Instrukcja podłączenia i konfiguracji inwertera Sol-Ark z baterią Pytes

Najważniejsze informacje

Niniejsza instrukcja opisuje proces integracji inwerterów Sol-Ark (modele 5K, 8K, 12K, 15K) z bateriami Pytes E-BOX. Dokument obejmuje fizyczne podłączenie kabli zasilających i komunikacyjnych, konfigurację przełączników DIP oraz ustawienia parametrów w menu inwertera.

Podłączenie kabli

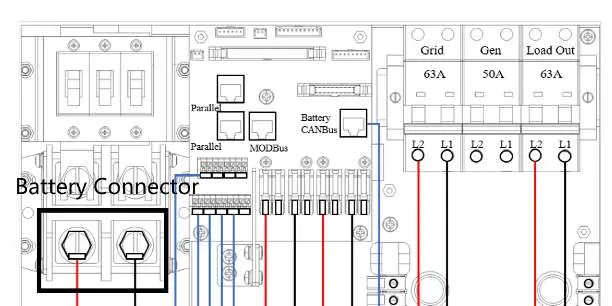

Podłącz kable zasilające między inwerterem a baterią lub szyną zbiorczą (Busbar). Wymagany przekrój kabla zależy od modelu inwertera:

• Sol-Ark 15K: zalecany kabel 4/0.
• Sol-Ark 8K/12K: zalecany kabel 3/0.

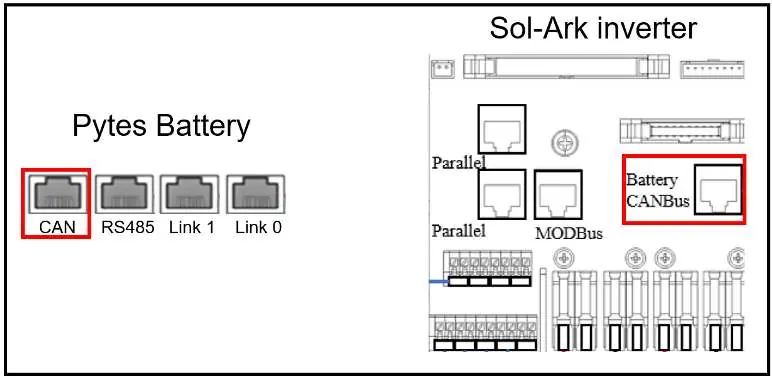

Do komunikacji należy użyć standardowego kabla Ethernet, podłączając go do portu CANBus w inwerterze oraz portu CAN w baterii Pytes E-BOX.

Ustawienia DIP Switch

Przed uruchomieniem systemu należy odpowiednio ustawić przełączniki DIP na każdej baterii typu master. Zapoznaj się ze schematem w instrukcji, aby ustawić przełączniki w poprawnej pozycji.

Konfiguracja inwertera

Po fizycznym podłączeniu należy skonfigurować inwerter:

1. Na ekranie głównym inwertera naciśnij ikonę koła zębatego (ustawienia).
2. Wybierz menu Battery Setup.

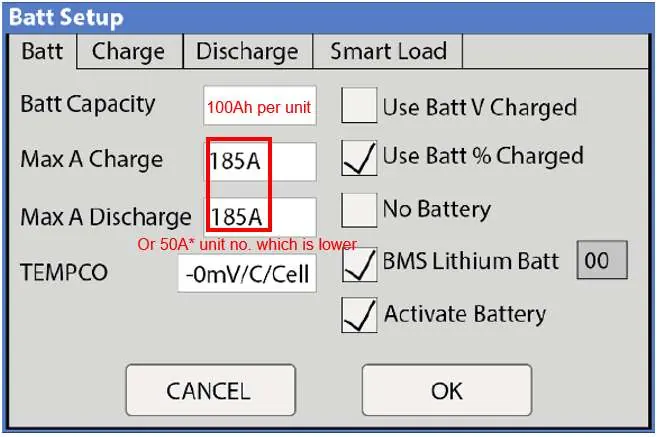

3. W zakładce Batt ustaw parametry:
   • Batt Capacity: 100Ah na jednostkę.
   • Max A Charge/Discharge: Wpisz maksymalny prąd (185A dla 8K/12K, 275A dla 15K) lub wartość 50A pomnożoną przez liczbę jednostek (wybierz niższą wartość).
   • Zaznacz Use Batt% Charged.
   • Włącz BMS Lithium Batt i ustaw wartość na 00.
   • Włącz Activate Battery.

Parametry baterii

W zakładce Charge ustaw:

• Start%: 15%
• A: Taka sama wartość jak Max A Charge.
• Float V: 55.6V
• Absorption V: 56V
• Equalization V: 56V

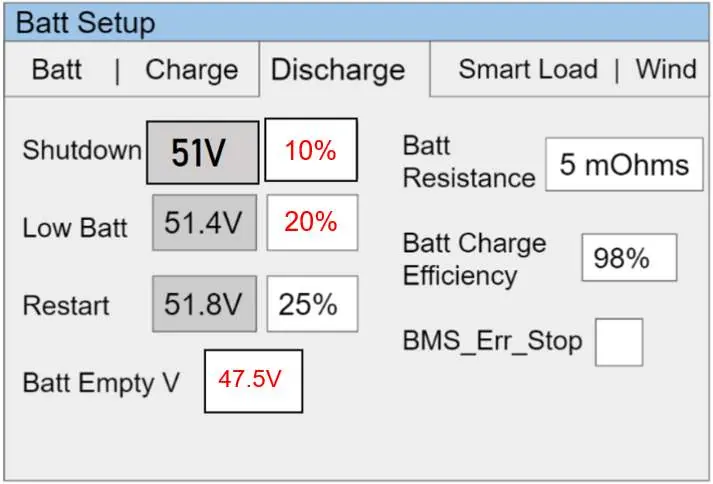

W zakładce Discharge ustaw:

• Shutdown: 10%
• Low Batt: 20%
• Batt Empty: 47.5V

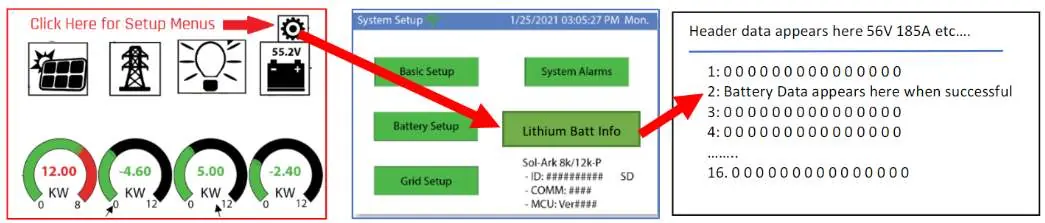

Potwierdzenie komunikacji

Po zakończeniu konfiguracji sprawdź, czy komunikacja między inwerterem a baterią działa poprawnie. W menu Lithium Batt Info powinny pojawić się dane baterii, co potwierdza udane połączenie.
