Instrukcja obsługi inwertera hybrydowego Sol-Ark 15K-2P-N

Kompletny przewodnik instalacji i obsługi inwertera hybrydowego Sol-Ark 15K-2P-N. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć baterie, panele PV, generator oraz skonfigurować ustawienia sieciowe i tryby pracy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Przed przystąpieniem do instalacji lub obsługi inwertera Sol-Ark 15K-2P-N należy dokładnie przeczytać całą instrukcję. Urządzenie wymaga uziemienia i połączenia z przewodem neutralnym tylko w jednym punkcie obwodu. Nie wolno łączyć sieci z blokiem zacisków wyjściowych Load. Napięcie PV nie może przekraczać 500V. Instalacja powinna być wykonana wyłącznie przez wykwalifikowany personel.

Opis urządzenia i elementy zestawu

W skład zestawu wchodzi inwerter, uchwyt montażowy (French cleat), czujniki baterii, kabel komunikacyjny CAT 5E, klucz imbusowy, czujnik temperatury, antena Wi-Fi/Ethernet oraz dwa czujniki prądowe (CT). Urządzenie posiada ekran dotykowy LCD, wyłącznik PV DC, wyłączniki baterii oraz liczne terminale wejściowe i wyjściowe (GRID, LOAD, GEN, MPPT).

Montaż i instalacja

Inwerter posiada obudowę NEMA 3R / IP65, co pozwala na montaż wewnątrz i na zewnątrz. Należy zapewnić co najmniej 15 cm (6 cali) wolnej przestrzeni nad i pod urządzeniem dla prawidłowego odprowadzania ciepła. Ekran LCD musi być chroniony przed bezpośrednim działaniem promieni słonecznych. Urządzenie należy zamontować pionowo, używając pięciu śrub z podkładkami.

Wymagane odstępy montażowe
Wymagane odstępy montażowe

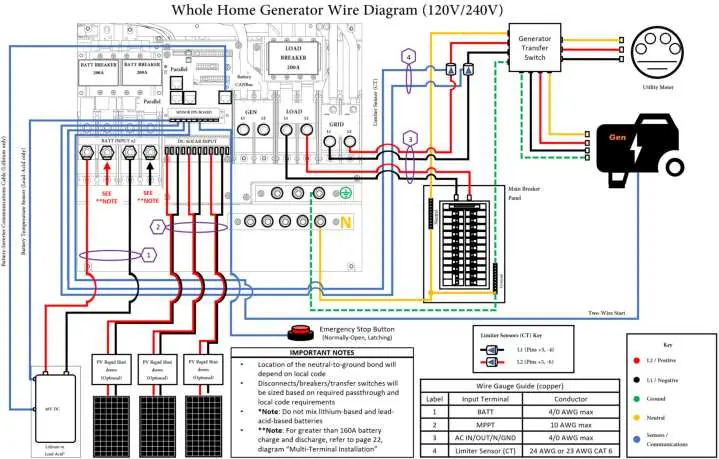

Dodatkowe zdjęcie montażowe ze strony 50
Dodatkowe zdjęcie montażowe ze strony 50

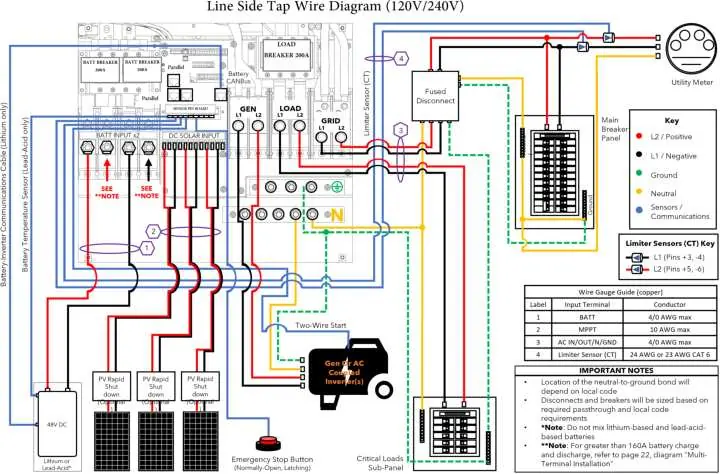

Dodatkowe zdjęcie montażowe ze strony 51
Dodatkowe zdjęcie montażowe ze strony 51

Podłączenie baterii i paneli PV

Sol-Ark 15K-2P-N jest systemem 48V. Baterie muszą być podłączone zgodnie z konfiguracją (szeregowo/równolegle), zachowując zakres napięcia 43V-63V. Nie wolno odwracać polaryzacji baterii. W przypadku paneli PV, inwerter posiada 3 niezależne trackery MPPT, z których każdy akceptuje do 26A i maksymalnie 500V. Łańcuchy paneli podłączone do tego samego MPPT muszą mieć to samo napięcie (Voc).

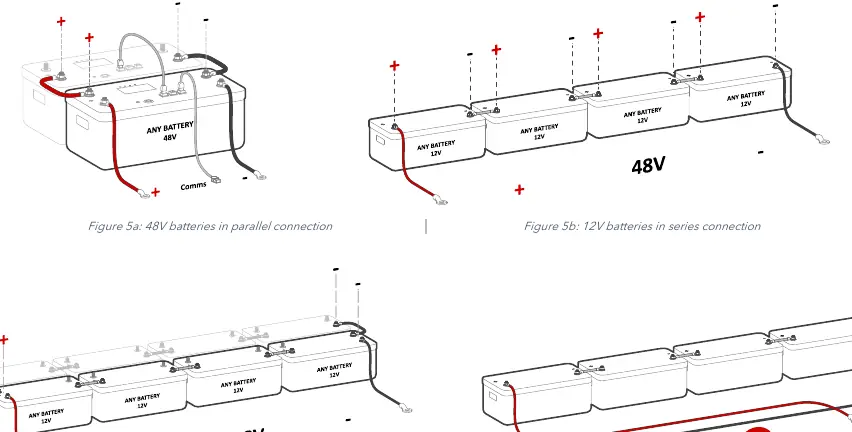

Konfiguracje połączeń baterii
Konfiguracje połączeń baterii

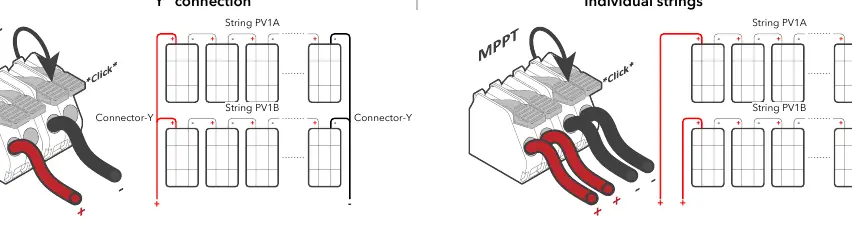

Konfiguracje połączeń PV
Konfiguracje połączeń PV

Integracja generatora i czujników CT

Generator można podłączyć do terminala GEN (dla jednostek do 19.2kW) lub GRID (dla większych). Czujniki CT są niezbędne do pracy w trybach "Limited Power to Home" oraz "Grid Peak-Shaving". Muszą być zainstalowane na przewodach L1 i L2, a strzałki na czujnikach muszą być skierowane w stronę sieci lub generatora.

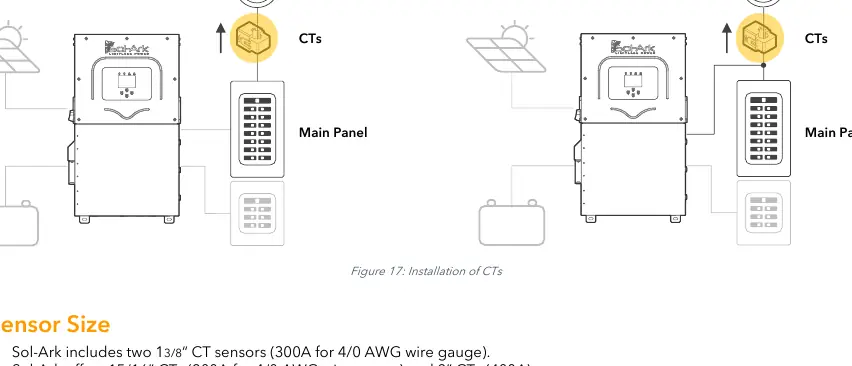

Instalacja czujników CT
Instalacja czujników CT

Konfiguracja systemów równoległych

W systemach równoległych wszystkie inwertery muszą być podłączone do jednego banku baterii. Należy skonfigurować przełączniki DIP zgodnie z tabelą w instrukcji oraz przypisać jednostki jako Master lub Slave w menu ustawień. Wszystkie inwertery muszą mieć tę samą wersję oprogramowania.

Interfejs użytkownika i ustawienia

Ekran dotykowy umożliwia pełną konfigurację systemu, w tym ustawienia baterii (pojemność, prądy ładowania/rozładowania), tryby pracy (Grid Sell, Limited Power to Home, Time of Use) oraz parametry sieciowe. Menu "Basic Setup" pozwala na konfigurację daty, czasu, jasności ekranu oraz trybów pracy.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, należy sprawdzić menu "System Alarms". Częste błędy to: F15/F18/F20 (przeciążenie), F26 (brak równowagi obciążenia), F63 (błąd łuku elektrycznego). W razie problemów z komunikacją Wi-Fi, należy sprawdzić połączenie z routerem i ustawienia sieciowe.

Dane techniczne

Inwerter obsługuje do 19,500W mocy PV, posiada maksymalną wydajność 97.5% i czas przełączania awaryjnego 5ms. Waga urządzenia wynosi 61.2 kg.

Praktyczna pomoc

Typowe problemy

LCD nie włącza się

Sprawdź połączenia PV, sieci lub baterii. Naciśnij przycisk zasilania lub ekran dotykowy.

Błąd F63 (Arc Fault)

Sprawdź złącza PV. Może to być fałszywy alarm wywołany burzą.

Błąd F26 (BusUnbalance)

Zbyt duże obciążenie na jednej fazie (L1 lub L2) w trybie Off-Grid.

Błąd F18 (Tz_AC_OverCurr)

Przeciążenie wyjścia LOAD lub generatora. Zredukuj obciążenie.

Przed użyciem

  • Sprawdź napięcie baterii (43V-63V).
  • Upewnij się, że napięcie PV nie przekracza 500V.
  • Sprawdź, czy uziemienie jest połączone z neutralnym tylko raz.
  • Upewnij się, że używasz odpowiednich przekrojów przewodów.
  • Sprawdź, czy czujniki CT są skierowane w stronę sieci/generatora.

Parametry w praktyce

Max PV Input
500V DC, 26A na MPPT.
Nominal AC Voltage
120/240V, 120/208V, 220V.
Max Battery Charge/Discharge
275A.

Ilustracje i schematy

  • Schematy połączeń (Diagram 1-11) pokazują konfiguracje dla różnych systemów (Off-Grid, AC Coupling, Parallel).

Zgodność modelu

  • Wymaga baterii 48V (Litowe lub Kwasowo-ołowiowe).
  • Współpracuje z generatorami 120V/240V.
