Instrukcja obsługi inwertera Sol-Ark 15K Outdoor

Szybki przewodnik po instalacji i obsłudze inwertera hybrydowego Sol-Ark 15K Outdoor. Dowiedz się jak poprawnie podłączyć system, skonfigurować baterie, sieć oraz rozwiązywać problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik instalacji i obsługi inwertera Sol-Ark 15K Outdoor. Przed przystąpieniem do prac należy przeczytać całą instrukcję, aby uniknąć porażenia prądem, uszkodzenia sprzętu lub utraty gwarancji. Instalacja powinna być przeprowadzona wyłącznie przez wykwalifikowany personel.

Opis urządzenia

Sol-Ark 15K to inwerter hybrydowy przeznaczony do pracy wewnątrz i na zewnątrz (NEMA 3R). Urządzenie posiada wbudowany ekran dotykowy LCD, wyłącznik PV, przycisk ON/OFF oraz szereg portów komunikacyjnych i terminali przyłączeniowych dla sieci, generatora, obciążeń (Load) oraz baterii.

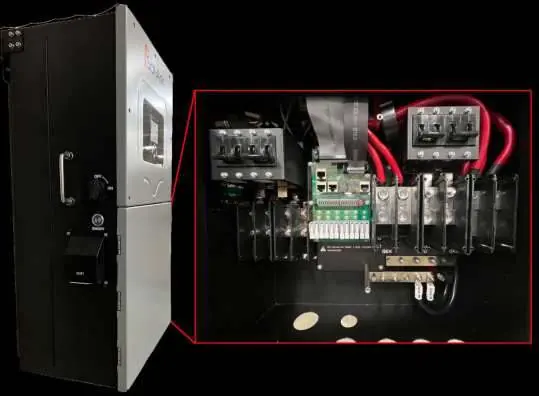

Komponenty inwertera Sol-Ark 15K
Komponenty inwertera Sol-Ark 15K

Instalacja

Montaż: Urządzenie waży 61,24 kg. Należy zapewnić odpowiednią przestrzeń (2 cale) po bokach dla chłodzenia i chronić ekran LCD przed bezpośrednim nasłonecznieniem.

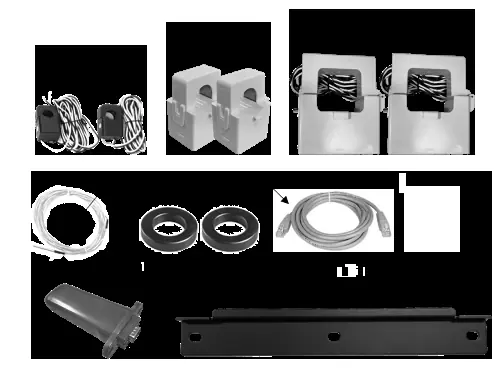

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4

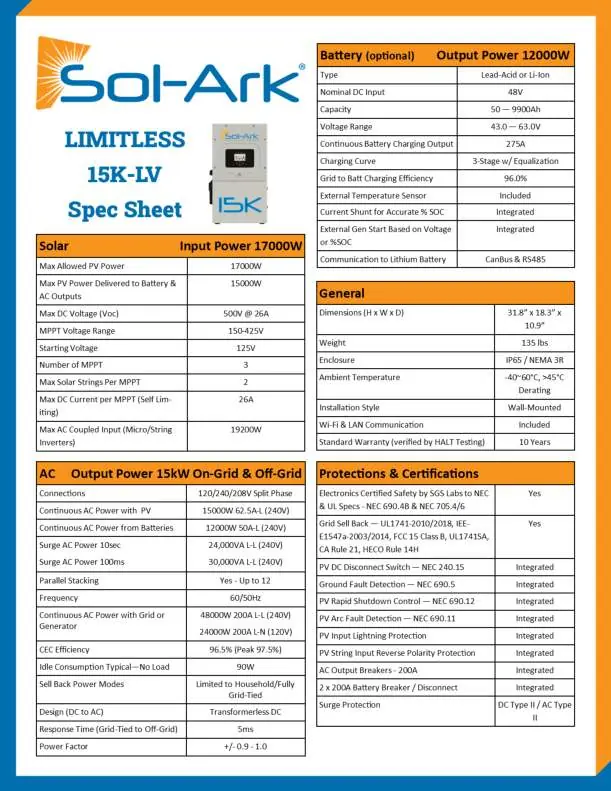

Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5

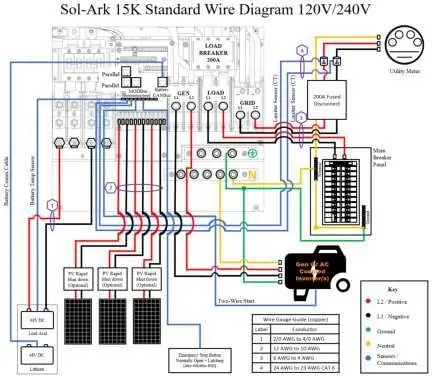

Standardowy schemat połączeń 120V/240V
Standardowy schemat połączeń 120V/240V

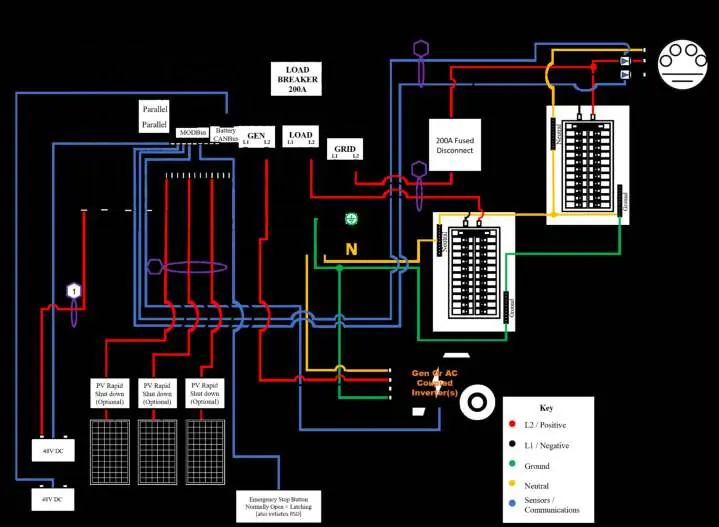

Dodatkowe zdjęcie montażowe ze strony 12
Dodatkowe zdjęcie montażowe ze strony 12

Podłączenia elektryczne:

  • Baterie: System 48V. Nie łączyć z innymi napięciami. Używać dołączonych toroidów na kablach baterii.
  • Panele PV: Trzy wejścia MPPT. Maksymalne napięcie 500Voc. Nie łączyć PV+ lub PV- z uziemieniem.
  • Generator: Obsługuje generatory 240V/208V. Wymaga odpowiedniego ustawienia w menu (Gen Connected to Grid Input).
  • Czujniki CT: Niezbędne dla trybów Limited to Home i Peak Shaving. Należy je zainstalować na przewodach L1 i L2 przed głównym panelem serwisowym.

Konfiguracja i obsługa

Konfiguracja odbywa się poprzez ekran dotykowy. Główne sekcje to:

  • Basic Setup: Ustawienia czasu, jasności ekranu, limitów mocy obciążenia i trybów pracy równoległej.
  • Battery Setup: Wybór typu baterii, napięć ładowania (Bulk, Absorption, Float) oraz prądów ładowania/rozładowania.
  • Grid Setup: Konfiguracja parametrów sieci, trybów pracy (Grid Sell, Limited to Home, Time of Use) oraz ustawienia limitera.

Rozwiązywanie problemów

W przypadku wystąpienia błędów, system wyświetla kody alarmowe. Najczęstsze problemy to:

  • Grid Phase Wrong: Błąd fazowania. Należy sprawdzić okablowanie między siecią a obciążeniem.
  • Błędy przeciążeniowe (F15, F18, F20): Zbyt duże obciążenie lub niewłaściwe ustawienia prądu rozładowania baterii.
  • Brak produkcji PV: Sprawdzić napięcie PV (150V-425V), polaryzację oraz wyłącznik PV.

W przypadku problemów z komunikacją równoległą, upewnij się, że wszystkie jednostki mają tę samą wersję oprogramowania, a adresy MODBUS są ustawione poprawnie (Master=1, Slaves=2-9).

Dane techniczne

Inwerter oferuje moc ciągłą 15kW (On-Grid/Off-Grid), obsługuje do 17kW mocy PV i współpracuje z bateriami 48V. Sprawność CEC wynosi 96,5%.

Praktyczna pomoc

Typowe problemy

Grid Phase Wrong

Występuje problem z fazowaniem okablowania. Należy zmierzyć napięcie L1 do L1 oraz L2 do L2 między siecią a wyłącznikiem obciążenia – powinno wynosić 0V AC.

LCD nie włącza się

Sprawdź połączenia. Wymagane jest co najmniej jedno źródło zasilania: PV, sieć lub bateria. Spróbuj nacisnąć przycisk zasilania.

Panele nie produkują energii

Sprawdź, czy napięcie PV mieści się w zakresie 150V-425V, czy wyłącznik PV jest w pozycji ON oraz czy polaryzacja jest poprawna.

System wydaje dźwięki (beeping)

Sprawdź menu alarmów, aby zidentyfikować przyczynę. Jeśli nie używasz baterii, upewnij się, że opcja 'Activate Battery' jest wyłączona.

Przed użyciem

  • Zamontuj inwerter w miejscu chronionym przed bezpośrednim słońcem z 2-calowym odstępem po bokach.
  • Upewnij się, że wszystkie zaciski akumulatora są mocno dokręcone.
  • Zweryfikuj, czy uziemienie jest połączone z neutralnym tylko raz w całym obwodzie.
  • Sprawdź, czy napięcie PV nie przekracza 500Voc.
  • Upewnij się, że użyto odpowiednich przekrojów przewodów zgodnie z instrukcją (np. 2/0 AWG dla baterii).

Parametry w praktyce

Max PV Power
Maksymalna moc paneli słonecznych, jaką może obsłużyć inwerter (17000W).
Max DC Voltage (Voc)
Maksymalne napięcie obwodu otwartego paneli PV (500V). Przekroczenie grozi uszkodzeniem.
Continuous AC Power
Moc wyjściowa AC, jaką inwerter może dostarczać w sposób ciągły (15000W).
Battery Voltage
Napięcie nominalne banku baterii (48V).

Ilustracje i schematy

  • Schematy (Diagrams 1-10) ilustrują poprawne połączenia dla różnych scenariuszy: standardowy, off-grid, AC coupling oraz systemy równoległe.
  • Kluczowe jest poprawne podłączenie czujników CT (Limiter Sensors) na przewodach L1 i L2, zgodnie z kierunkiem przepływu prądu.

Zgodność modelu

  • Współpracuje z bateriami 48V (Lead-Acid lub Li-Ion).
  • Wymaga zewnętrznych czujników CT dla trybów Limited to Home i Peak Shaving.
  • Wspiera generatory 240V/208V.
