Instrukcja obsługi inwertera solarnego Sol-Ark 15K-2P-N
Szybki przewodnik po instalacji i obsłudze inwertera solarnego Sol-Ark 15K-2P-N. Zawiera instrukcje montażu, podłączenia baterii, paneli PV, generatora, konfiguracji sieci oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa. Inwerter Sol-Ark 15K-2P-N wymaga wykwalifikowanego personelu do montażu. Należy sprawdzić napięcie sieci przed włączeniem urządzenia oraz upewnić się, że polaryzacja baterii jest poprawna, aby uniknąć trwałego uszkodzenia. System domyślnie zaprogramowany jest na 120/240V Split-Phase przy 60Hz.
Opis urządzenia
Sol-Ark 15K-2P-N to inwerter solarny przeznaczony do systemów rezydencjalnych. Urządzenie posiada wbudowany ekran dotykowy, złącza PV, terminale baterii, wejścia GEN i GRID oraz porty komunikacyjne. Obudowa posiada klasę ochrony IP65/NEMA 3R.
Montaż i instalacja
Urządzenie może być instalowane wewnątrz lub na zewnątrz. Wymagane jest zachowanie co najmniej 15 cm (6 cali) prześwitu pionowego dla zapewnienia odpowiedniego chłodzenia. Należy chronić ekran LCD przed bezpośrednim działaniem promieni UV.
Podłączenia
- Baterie: System 48V nominalnie. Należy użyć odpowiednich bezpieczników i zachować polaryzację.
- Panele PV: 3 MPPT, max 500V na wejście.
- Generator: Możliwość podłączenia do terminala GEN lub GRID w zależności od mocy.
- Czujniki CT: Wymagane dla trybów "Limited Power to Home" i "Grid Peak-Shaving".
Uruchomienie
- Włącz bezpieczniki baterii.
- Włącz przełącznik PV DC.
- Włącz zewnętrzny bezpiecznik GRID.
- Naciśnij przycisk zasilania na boku inwertera.
- Włącz bezpiecznik LOAD i GEN.
Interfejs i ustawienia
Ekran dotykowy umożliwia konfigurację parametrów pracy, takich jak tryby pracy (Grid Sell, Limited Power to Home, Time of Use), ustawienia baterii oraz konfigurację sieci. W systemach równoległych wymagane jest ustawienie przełączników DIP oraz odpowiednie zaprogramowanie jednostek Master/Slave.
Rozwiązywanie problemów
W przypadku wystąpienia błędów, należy sprawdzić menu "System Alarms" na ekranie głównym. Kody błędów (np. F15, F18, F26) często wskazują na przeciążenie lub nieprawidłowe połączenia. W razie problemów z fazami (Grid Phase Wrong), należy sprawdzić kolejność faz AB-BC-CA.
Praktyczna pomoc
Typowe problemy
LCD nie włącza się
Sprawdź połączenia (wymagane PV, sieć lub bateria) i naciśnij przycisk zasilania.
Błąd Grid Phase Wrong
Sprawdź kolejność faz (AB-BC-CA) i połączenia AC.
Bateria nie ładuje się
Sprawdź ustawienia ładowania w menu Battery Setup.
System szybko rozłącza się z siecią
Sprawdź połączenie neutralne (powinno być 0Vac względem GND) i ustawienia częstotliwości.
Przed użyciem
- Sprawdź napięcie sieci przed włączeniem.
- Upewnij się, że polaryzacja baterii jest poprawna.
- Zainstaluj czujniki CT zgodnie z kierunkiem przepływu prądu.
- Zapewnij min. 15 cm prześwitu dla chłodzenia.
- Sprawdź, czy wszystkie połączenia są dokręcone zgodnie z momentem obrotowym.
Parametry w praktyce
- Max PV Input
- 500V DC
- Max Battery Charge/Discharge
- 275A
- Nominal AC Voltage
- 120/240V, 120/208V, 220V
Ilustracje i schematy

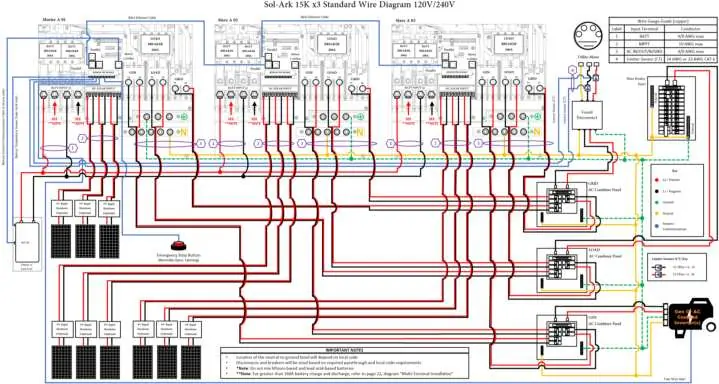

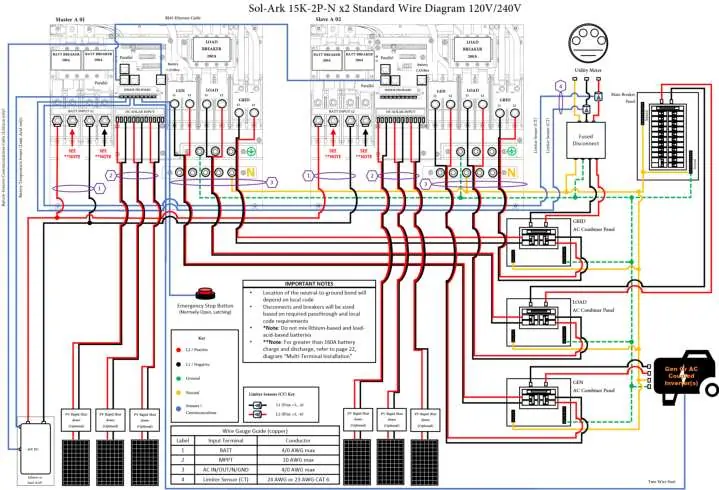

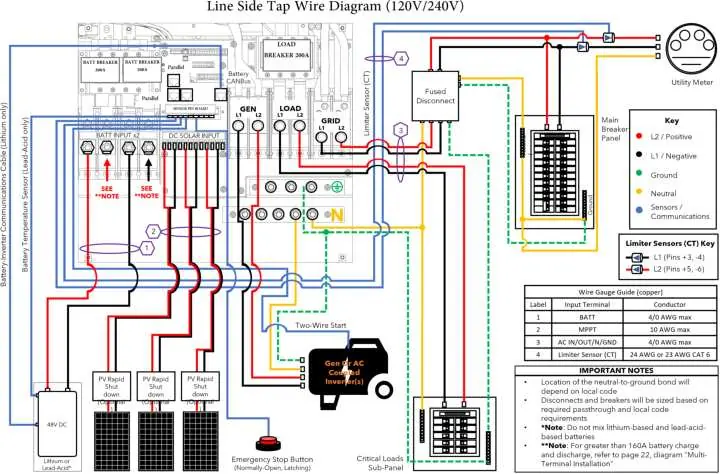

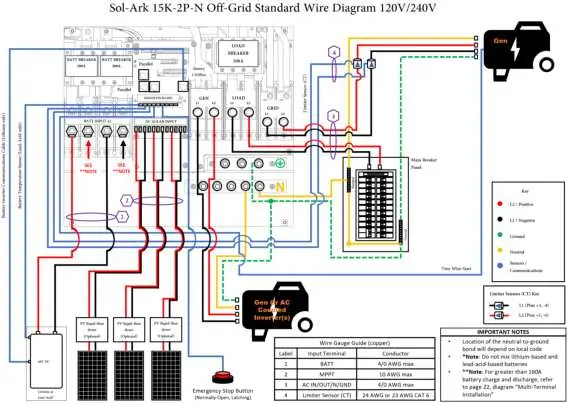

- Schematy połączeń (Diagram 1-11) pokazują konfiguracje dla różnych systemów (Off-Grid, AC Coupling, Parallel).

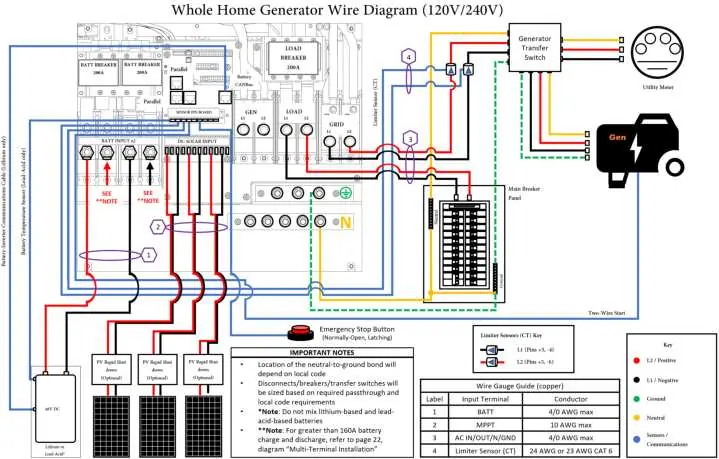

- Diagramy pokazują poprawne podłączenie czujników CT, baterii i generatora.
Zgodność modelu
- Wymaga baterii 48V (43V-63V).
- Kompatybilny z systemami 120/240V Split-Phase i 120/208V 3-Phase.
- Wymaga czujników CT dla trybów Limited Power to Home i Grid Peak-Shaving.
