Instrukcja obsługi hybrydowego falownika Sol-Ark 15K-2P-LV

Szybki przewodnik instalacji i konfiguracji hybrydowego falownika Sol-Ark 15K-2P-LV. Zawiera instrukcje montażu, okablowania, konfiguracji baterii, ustawień sieciowych oraz rozwiązywania problemów.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Ten przewodnik zawiera niezbędne kroki instalacji i uruchomienia hybrydowego falownika Sol-Ark 15K-2P-LV. Dokument podzielony jest na sekcje instalacyjne oraz szczegółowe informacje techniczne. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy zestawu są obecne i spełnione są wymogi dotyczące miejsca montażu.

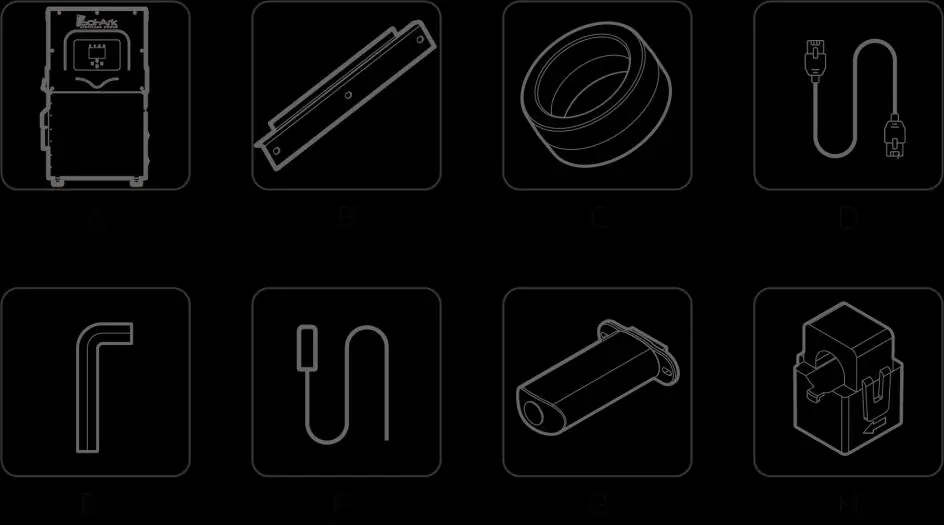

Elementy zestawu
Elementy zestawu

Opis urządzenia

Falownik Sol-Ark 15K-2P-LV to zaawansowane urządzenie typu all-in-one, obsługujące wejścia PV, baterie, sieć oraz generatory. Posiada wbudowany ekran dotykowy LCD do konfiguracji parametrów oraz porty komunikacyjne dla systemów monitoringu.

Montaż

Falownik należy montować w pozycji pionowej. Wymagane odstępy to 6 cali (15 cm) od góry i dołu oraz 2 cale (5 cm) po bokach. W przypadku montażu obok innego systemu, wymagany jest odstęp 6 cali. Ekran LCD musi być chroniony przed bezpośrednim działaniem promieni UV.

Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7

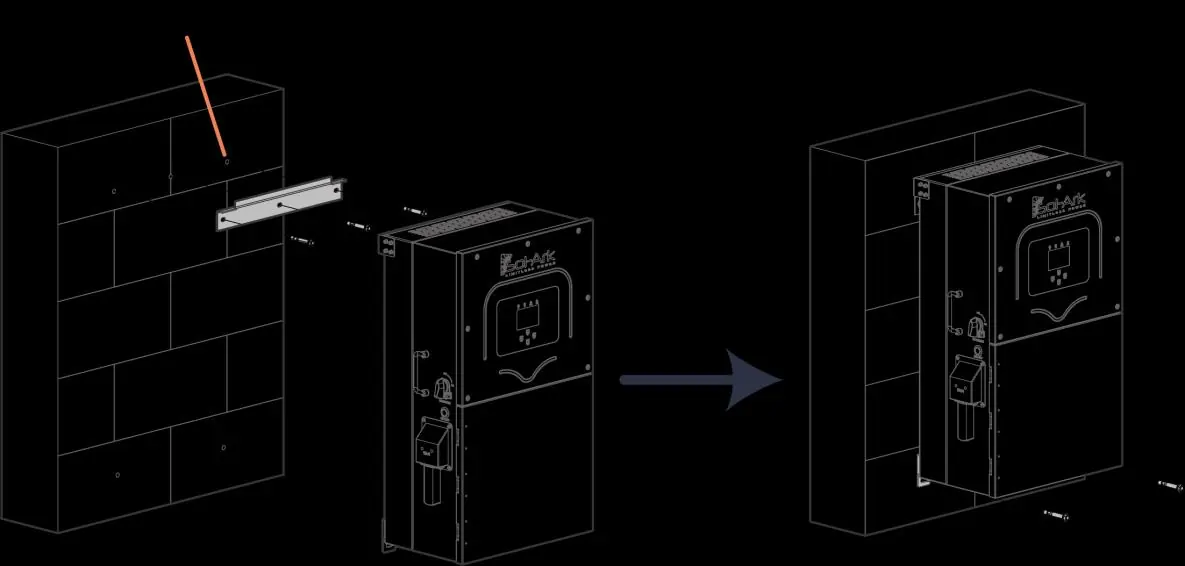

Schemat montażu falownika
Schemat montażu falownika

Mocowanie

Użyj odpowiednich śrub w zależności od powierzchni:

  • Beton/mur: minimum 4 kotwy rozporowe M12x60mm.
  • Konstrukcja drewniana: minimum 5 wkrętów typu lag 1/2 cala z podkładkami, zakotwiczonych w co najmniej dwóch elementach konstrukcyjnych.
  • Konstrukcja metalowa: minimum 5 wkrętów samogwintujących 1/4 cala z podkładkami.

Okablowanie

Przed podłączeniem przewodów należy sprawdzić obszar okablowania pod kątem poprawnego momentu dokręcenia (torque) oraz zgodności przekroju przewodów z wymogami NEC. Nie zamykać rozłączników podczas sprawdzania przewodów.

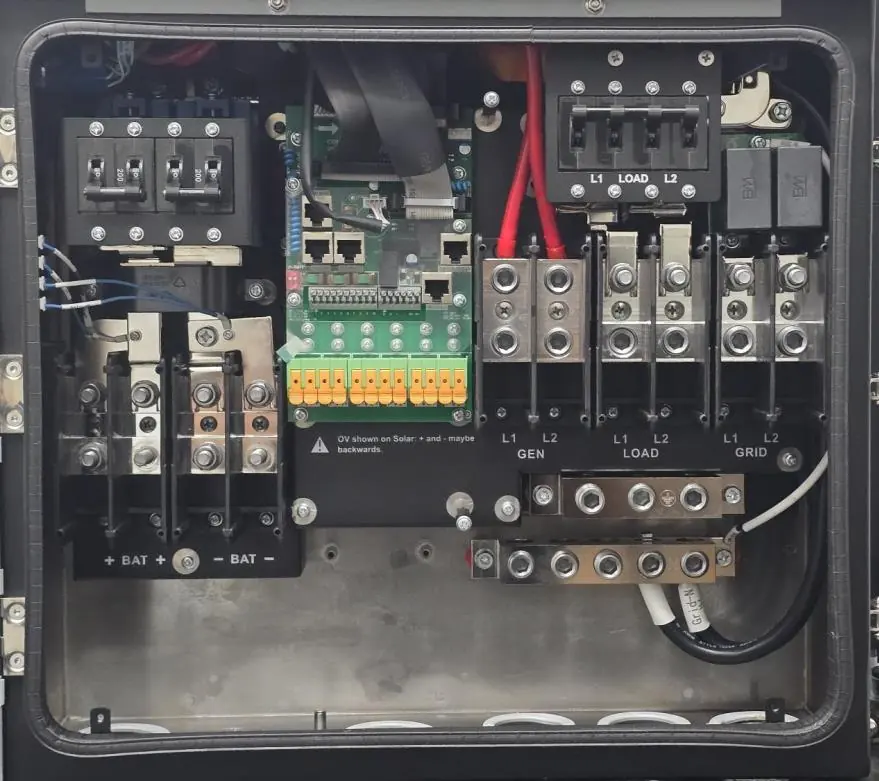

Obszar okablowania falownika
Obszar okablowania falownika

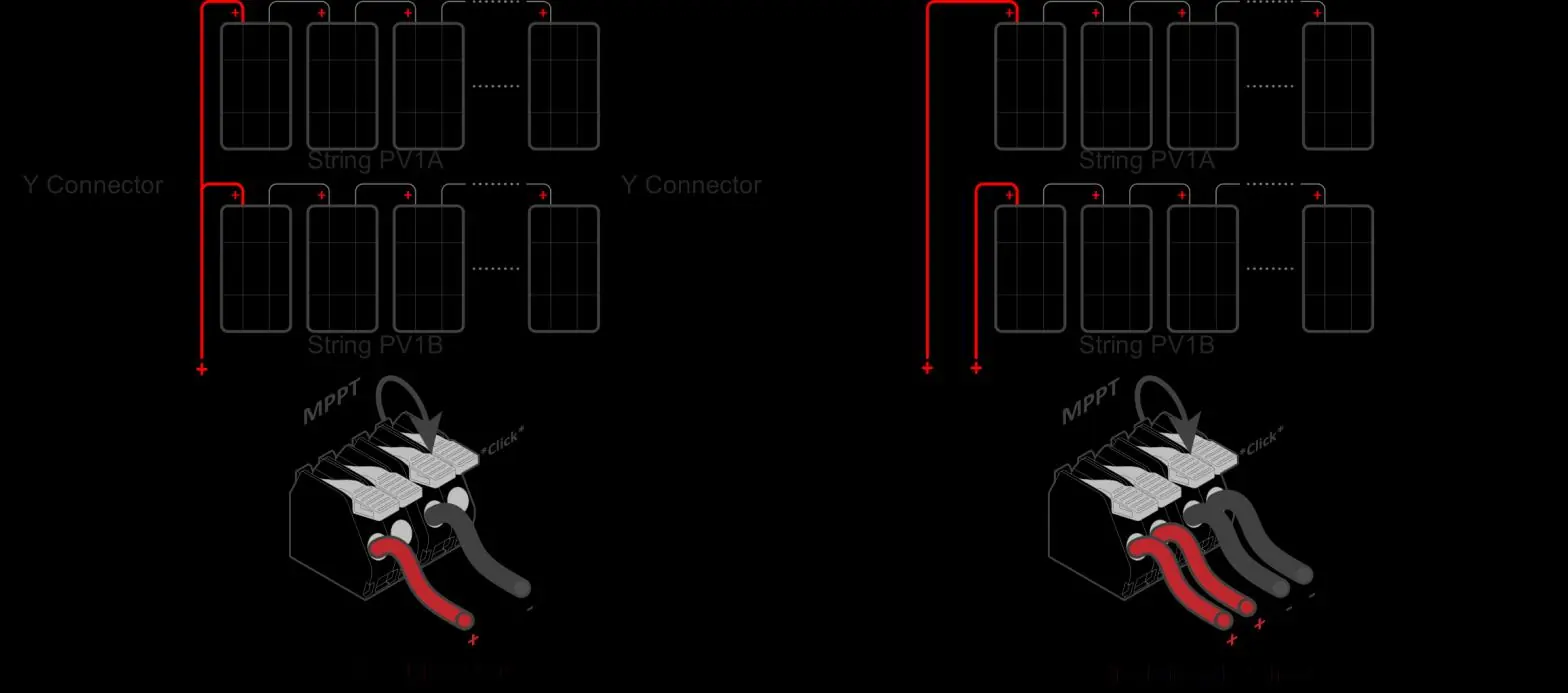

Konfiguracje połączeń PV
Konfiguracje połączeń PV

Podłączenia

  • Baterie: Użyj obu wejść dla pełnej mocy 275A. Sprawdź polaryzację przed podłączeniem.
  • PV: Falownik posiada 3 niezależne MPPT. Maksymalne napięcie VOC wynosi 500V.
  • Czujniki CT: Instalować między licznikiem a punktem wpięcia (line side tap).

Konfiguracja baterii

W menu Settings > Battery Setup należy skonfigurować parametry komunikacji. Należy wybrać odpowiedni typ baterii (BMS Lithium Batt) i aktywować baterię. Li-Batt info pozwala monitorować stan naładowania (SOC), napięcie i temperaturę.

Konfiguracja sieci WiFi

Podłącz dongle WiFi do portu DP-9. Konfigurację można przeprowadzić przez aplikację MySolArk lub przez przeglądarkę, łącząc się z siecią EAP-##### i wpisując adres 10.10.10.1. Po konfiguracji dioda na dongle powinna świecić na zielono.

Lokalizacja nazwy sieci dongle WiFi
Lokalizacja nazwy sieci dongle WiFi

Tryby pracy

Falownik oferuje różne tryby pracy, w tym:

  • Grid Sell: Pozwala na sprzedaż nadwyżek energii do sieci.
  • Limited Power to Home/Load: Śledzenie obciążenia za pomocą zewnętrznych czujników CT.
  • Time of Use (TOU): Zarządzanie ładowaniem/rozładowaniem baterii w określonych przedziałach czasowych.
  • Peak Shaving: Ograniczenie poboru mocy z sieci poprzez wykorzystanie baterii.

Aktualizacje oprogramowania

Wersję oprogramowania można sprawdzić w menu ustawień. Aktualizacje można pobrać przez MySolArk lub stronę internetową producenta. Po zaplanowaniu aktualizacji, proces trwa około 30-40 minut.

Praktyczna pomoc

Typowe problemy

Brak komunikacji z baterią

Sprawdź połączenie kabla BMS i ustawienia w menu Battery Setup.

Falownik nie uruchamia się

Sprawdź napięcie baterii na zaciskach i upewnij się, że jest w zakresie roboczym.

Częste rozłączanie z generatorem

Dostosuj zakres częstotliwości (55-65Hz) i napięcia (185-275V) w ustawieniach Grid Setup.

Przed użyciem

  • Sprawdź zawartość opakowania (falownik, uchwyt, czujniki CT, dongle WiFi).
  • Upewnij się, że miejsce montażu zapewnia wymagane odstępy (6 cali góra, 2 cale boki).
  • Przygotuj odpowiednie narzędzia i przewody zgodnie z NEC.
  • Załóż konto MySolArk.
  • Upewnij się, że generator (jeśli używany) jest typu 120/240V Split-Phase.

Parametry w praktyce

Max Usable PV Power
19.5 kW (± 5%)
Max input current per MPPT
26A (self-limiting)
Max Heat Dissipation
2,100W lub 7,165BTU/hour

Ilustracje i schematy

  • Schemat połączeń PV: Pokazuje konfigurację Y-connector oraz połączenie indywidualnych stringów.
  • Schemat montażu: Ilustruje poprawne użycie uchwytu French Cleat.

Zgodność modelu

  • Wymaga generatorów 120/240V Split-Phase (dla portu GEN).
  • Niekompatybilny z generatorami 120V Single Phase.
  • Współpracuje z wieloma chemiami baterii.
