Instrukcja obsługi i montażu falownika hybrydowego Sol-Ark 15K-2P-N

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy falownika hybrydowego Sol-Ark 15K-2P-N. Instalacja i serwisowanie muszą być wykonywane wyłącznie przez wykwalifikowany personel. Przed przystąpieniem do pracy należy sprawdzić napięcie sieci, zweryfikować typ sieci oraz upewnić się, że wszystkie połączenia są poprawne. Nieprzestrzeganie instrukcji może prowadzić do trwałego uszkodzenia urządzenia.

Opis urządzenia i elementy zestawu

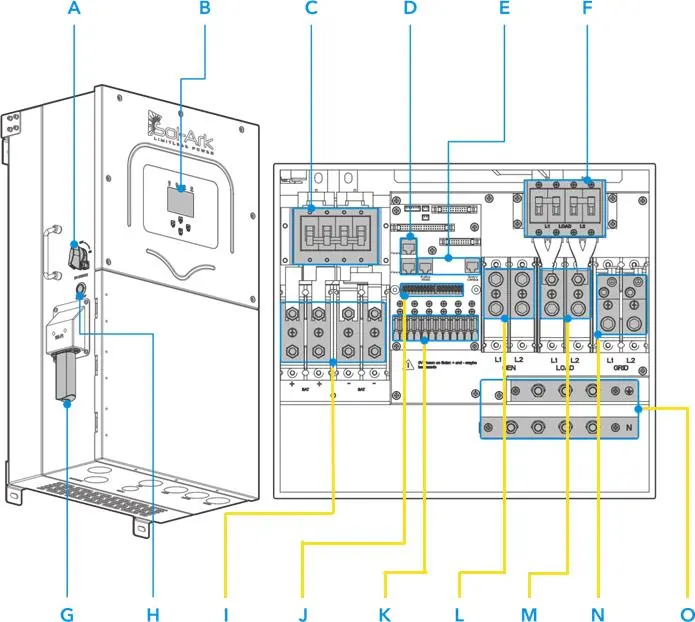

System Sol-Ark 15K-2P-N zawiera falownik, uchwyt montażowy (French cleat), czujniki CT (300A), antenę Wi-Fi/Ethernet, czujnik temperatury oraz niezbędne akcesoria komunikacyjne. Urządzenie posiada liczne wejścia, w tym PV DC, wejścia bateryjne, porty komunikacyjne (BMS, Parallel) oraz terminale AC (Grid, Load, Gen).

Montaż i instalacja

Falownik jest przystosowany do montażu wewnątrz i na zewnątrz (obudowa NEMA 3R - IP65). Wymagane jest zachowanie co najmniej 15 cm wolnej przestrzeni nad urządzeniem i 5 cm po bokach dla zapewnienia odpowiedniego chłodzenia. Należy unikać bezpośredniego nasłonecznienia ekranu LCD.

Podłączenia elektryczne

• Baterie: System 48V DC. Należy używać obu zestawów terminali, jeśli prąd przekracza 160A.
• Panele PV: 3 niezależne MPPT, max 500V VOC na wejście.
• Generator: Możliwość podłączenia do portu GEN lub GRID (zależnie od mocy).
• Czujniki CT: Niezbędne do funkcji "Limited Power to Home" i "Grid Peak-Shaving". Strzałki na czujnikach muszą być skierowane w stronę sieci.

Uruchomienie i konfiguracja

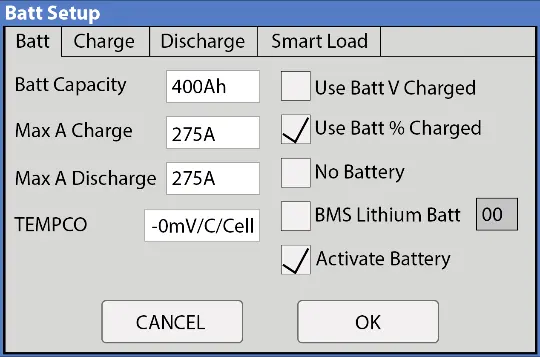

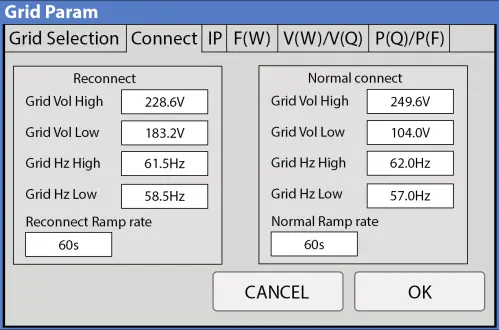

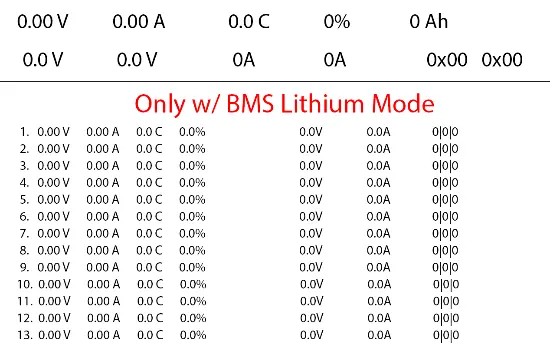

Uruchomienie falownika wymaga podłączenia co najmniej jednego źródła zasilania (bateria, PV lub sieć). Po włączeniu przycisku zasilania, należy skonfigurować parametry baterii i sieci w menu "Basic Setup". Falownik domyślnie pracuje w trybie Split Phase 120/240V.

Tryby pracy

• Grid Sell: Sprzedaż nadwyżek energii do sieci.
• Limited Power to Home: Ograniczenie produkcji do potrzeb domu (wymaga czujników CT).
• Limited Power to Load: Ograniczenie produkcji do obciążeń podłączonych do portu LOAD.
• Time of Use: Harmonogram ładowania/rozładowania baterii w określonych godzinach.

Systemy równoległe

W przypadku systemów równoległych, wszystkie falowniki muszą być połączone z jednym bankiem baterii. Należy ustawić odpowiednie adresy Modbus SN (Master=1, Slaves=2-9) oraz skonfigurować przełączniki DIP zgodnie z tabelą w instrukcji. W systemach 3-fazowych wymagane jest przypisanie faz (A, B, C) do odpowiednich jednostek.

Monitorowanie i konserwacja

Monitorowanie zdalne odbywa się przez platformę MySolArk (wymaga dongle Wi-Fi/Ethernet). W przypadku błędów, należy sprawdzić kody błędów w sekcji 8.1. Regularna konserwacja obejmuje sprawdzanie połączeń i czystość wentylatorów.
