Instrukcja sprzęgania AC dla falowników Sol-Ark
Kompletny przewodnik instalacji i konfiguracji sprzęgania AC (AC Coupling) dla falowników Sol-Ark. Dowiedz się, jak poprawnie podłączyć systemy fotowoltaiczne, skonfigurować ustawienia Smart Load oraz zarządzać limitami mocy i pracą w...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument opisuje proces sprzęgania AC (AC Coupling) dla falowników Sol-Ark. Sprzęganie AC polega na podłączeniu istniejących systemów fotowoltaicznych (mikroinwerterów, falowników łańcuchowych) do falownika Sol-Ark w celu ładowania baterii, zasilania odbiorników i sprzedaży energii do sieci. Zaleca się stosowanie sprzęgania AC głównie w modernizacjach (retrofit), gdzie istniejące systemy są już zainstalowane.
Limity mocy i kompatybilność
Maksymalny dopuszczalny wkład mocy AC dla wszystkich falowników Sol-Ark wynosi 9,6 kW. Należy przestrzegać limitów mocy całkowitej (DC + AC) dla poszczególnych modeli:
- 15K: 17kW DC + 19,2kW AC = 36,2kW Total
- 12K: 13kW DC + 3kW AC = 16kW Total
- 8K: 11kW DC + 4kW AC = 15kW Total
- 5K: 6,5kW DC + 5,5kW AC = 12kW Total
Wszystkie użyte falowniki AC muszą posiadać certyfikat UL 1741 lub UL 1741SA, co umożliwia falownikowi Sol-Ark sterowanie produkcją poprzez zmianę częstotliwości.
Opcje podłączenia
Istnieją trzy główne sposoby podłączenia sprzęgania AC:
- Gen Breaker (Zalecane): Zapewnia monitorowanie produkcji AC przez falownik Sol-Ark i najlepszą kontrolę, w tym przyjmowanie energii podczas awarii sieci.
- Load Breaker: Umożliwia przyjmowanie energii podczas awarii sieci, ale nie monitoruje całkowitej produkcji. Uwaga: w przypadku awarii sieci czas przełączenia wydłuża się do 2 sekund.
- Grid Side (Główny panel serwisowy): System AC jest niezależny od falownika Sol-Ark. W przypadku awarii sieci system AC wyłączy się i nie będzie produkował energii.
Konfiguracja programowa
Aby poprawnie skonfigurować system, należy przejść do menu Batt Setup - Smart Load:
- Wybierz odpowiednią opcję: For AC Coupled Input to Gen lub AC couple on load side.
- Ustaw parametr High Frz: 62 Hz dla certyfikacji UL 1741SA lub 65 Hz dla UL 1741.
- Ustaw wartości Smart Load OFF Batt (80-90% SOC) oraz Smart Load ON Batt (60-70% SOC).
- Ważne: Nigdy nie ustawiaj wartości OFF Batt niższej niż ON Batt, aby uniknąć uszkodzenia baterii.
Praca w trybie off-grid
Nie zaleca się stosowania wyłącznie wejść AC w systemach off-grid. W przypadku pracy poza siecią, należy ustawić wartość Shutdown w zakładce Discharge na około 20% SOC, aby zachować energię na tzw. "dark start" (uruchomienie falownika po pojawieniu się słońca).
Praktyczna pomoc
Typowe problemy
Brak monitorowania produkcji AC
Występuje przy podłączeniu do Load Breaker. Jeśli monitorowanie jest wymagane, należy podłączyć system do Gen Breaker.
Ryzyko przeładowania baterii w trybie off-grid
Upewnij się, że wartości Smart Load OFF/ON Batt są poprawnie skonfigurowane (OFF: 80-90%, ON: 60-70%).
Utrata zasilania przy awarii sieci
Przy podłączeniu po stronie sieci (Grid Side), system AC wyłączy się automatycznie podczas awarii sieci.
Przed użyciem
- Sprawdź, czy falownik AC posiada certyfikat UL 1741 lub UL 1741SA.
- Upewnij się, że całkowita moc AC nie przekracza limitów dla danego modelu falownika.
- Wybierz punkt podłączenia (Gen Breaker, Load Breaker lub Grid Side) zgodnie z wymaganiami instalacji.
- Przygotuj ustawienia Smart Load w menu falownika przed uruchomieniem.
- W przypadku pracy off-grid, ustaw Shutdown baterii na 20% SOC.
Parametry w praktyce
- Maksymalny wkład AC
- 9,6 kW (twardy limit dla Gen Breaker, zalecany dla Load Breaker).
- High Frz (62 Hz / 65 Hz)
- Częstotliwość używana do ograniczania produkcji falownika AC w zależności od certyfikacji (UL 1741SA lub UL 1741).
- Smart Load OFF Batt
- Poziom naładowania baterii, przy którym falownik wyłącza wejście AC (zapobiega przeładowaniu).
Ilustracje i schematy

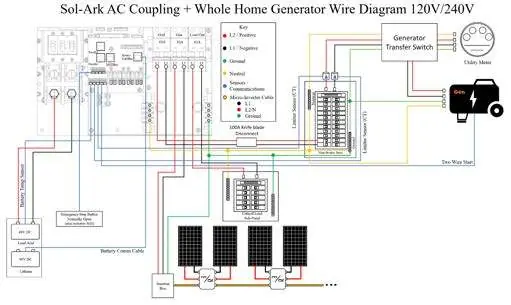

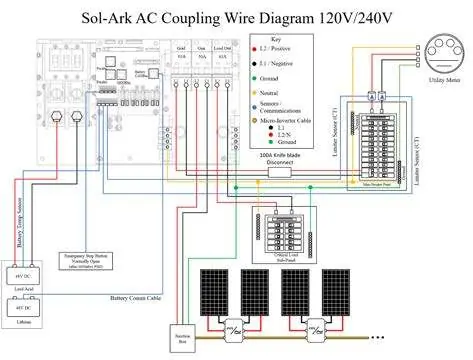

- Schematy połączeń pokazują różnice w instalacji dla Gen Breaker, Load Breaker oraz systemów z generatorem.
- Diagramy Smart Load i Grid Param ilustrują, które pola zaznaczyć w menu falownika dla poprawnej współpracy z systemem AC.
