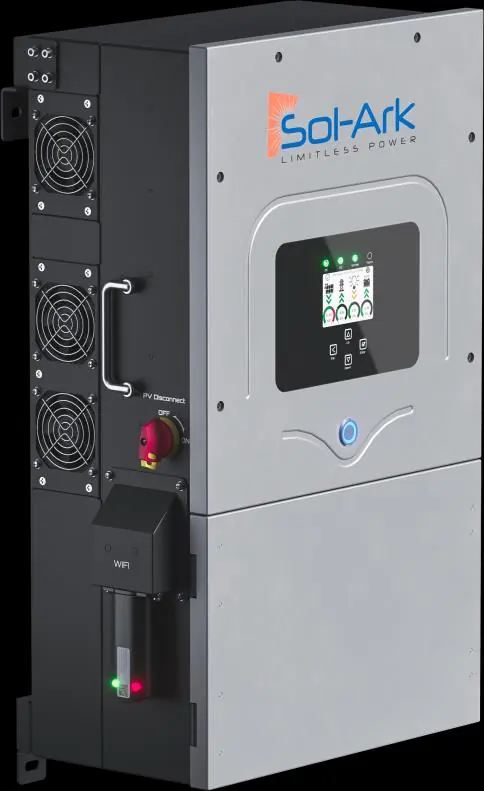

Kliknij obraz, aby powiększyćNajważniejsze informacje o schematach
Niniejszy dokument zawiera oficjalne schematy połączeń dla inwertera Sol-Ark 12K-2P-N. Przewodnik ma na celu ułatwienie instalacji w różnych konfiguracjach systemowych. Należy pamiętać, że schematy mają charakter poglądowy i nie zastępują profesjonalnej wiedzy instalatora ani wymogów lokalnych przepisów.
Ostrzeżenia i zgodność
Instalacja musi być bezwzględnie zgodna z lokalnymi przepisami elektrycznymi i regulacjami. Schematy przedstawione w dokumencie nie są wyczerpujące i nie powinny być jedynym źródłem informacji przy uzyskiwaniu pozwoleń lub weryfikacji gwarancyjnej. Instalatorzy powinni zachować ostrożność i w razie potrzeby zasięgnąć profesjonalnej porady.
Przegląd dostępnych schematów

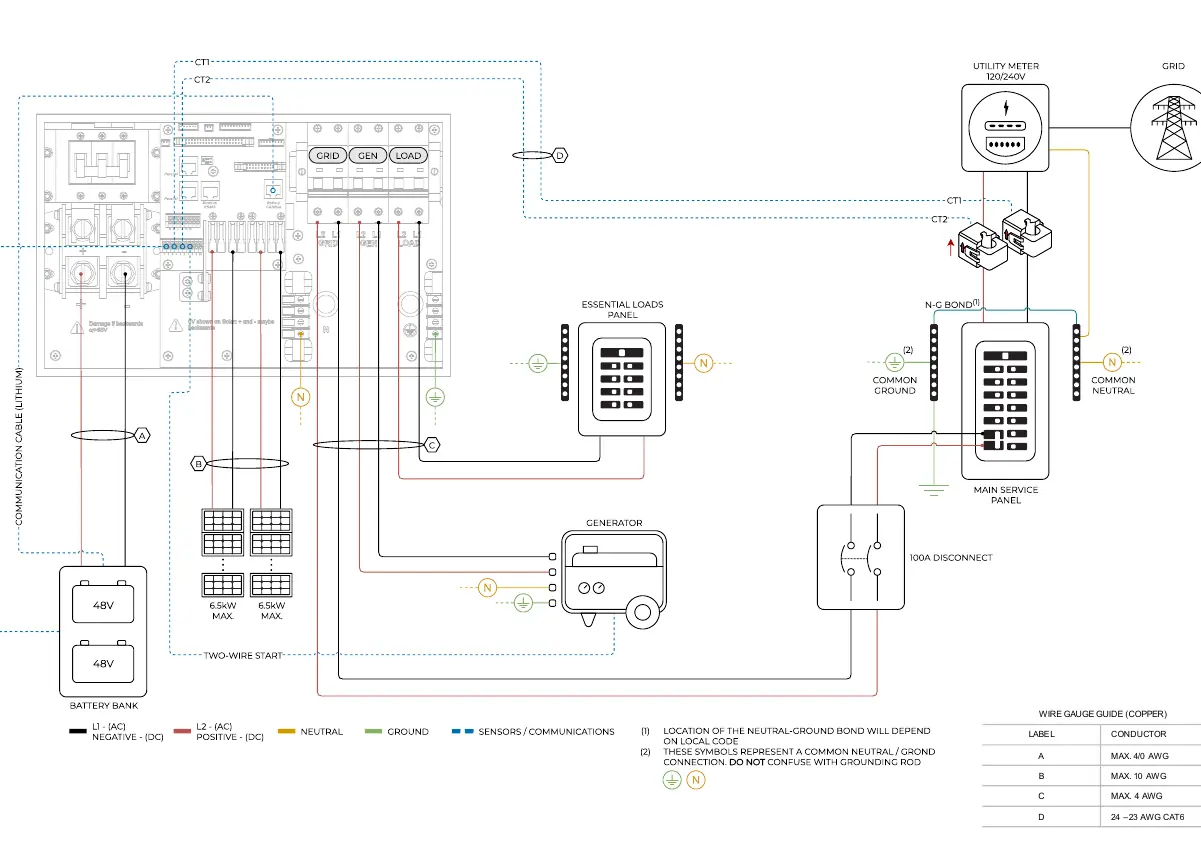

- Diagram 01: Standardowe połączenie (on-grid).
- Diagram 02: Standardowe połączenie z Line Side Tap.
- Diagram 03: AC Coupling w porcie GEN.
- Diagram 04: AC Coupling w porcie LOAD.
- Diagram 05: Konfiguracja z generatorem całego domu (Whole-Home Generator).

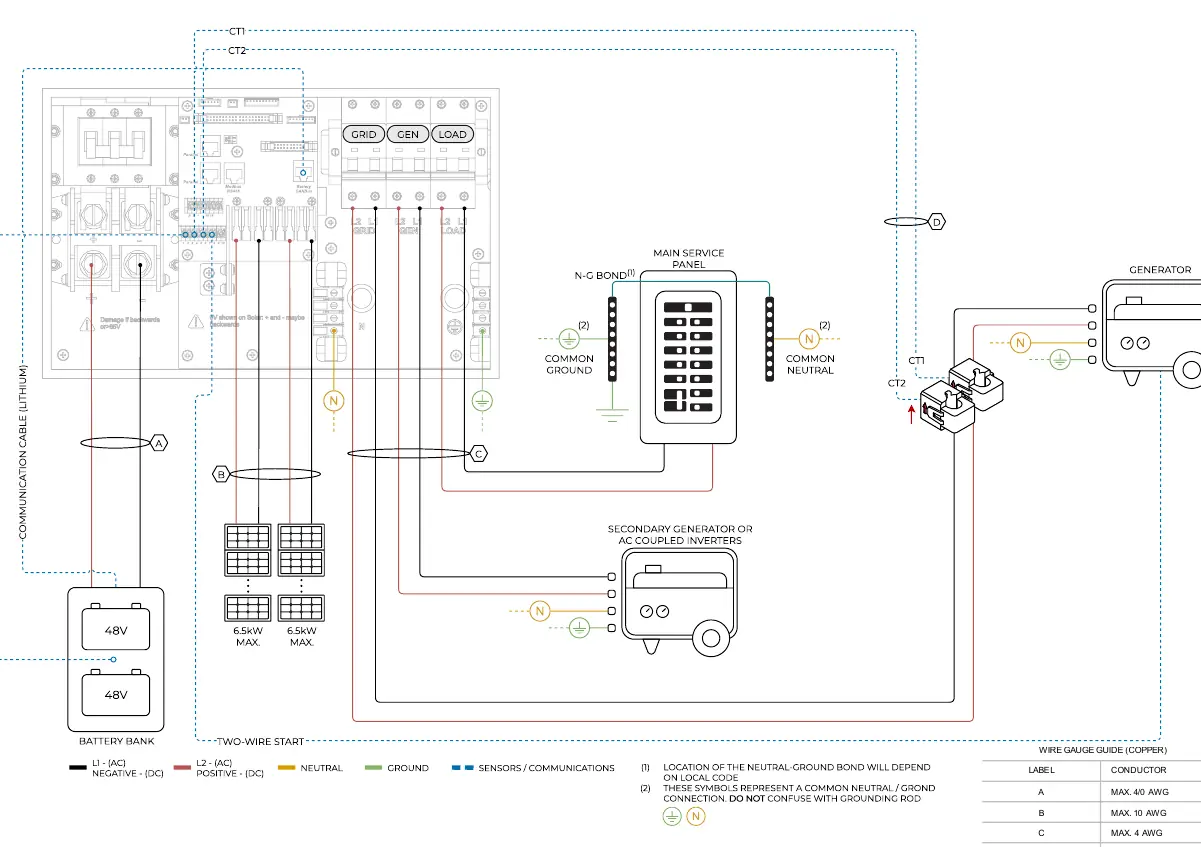

- Diagram 06: Konfiguracja Off Grid.

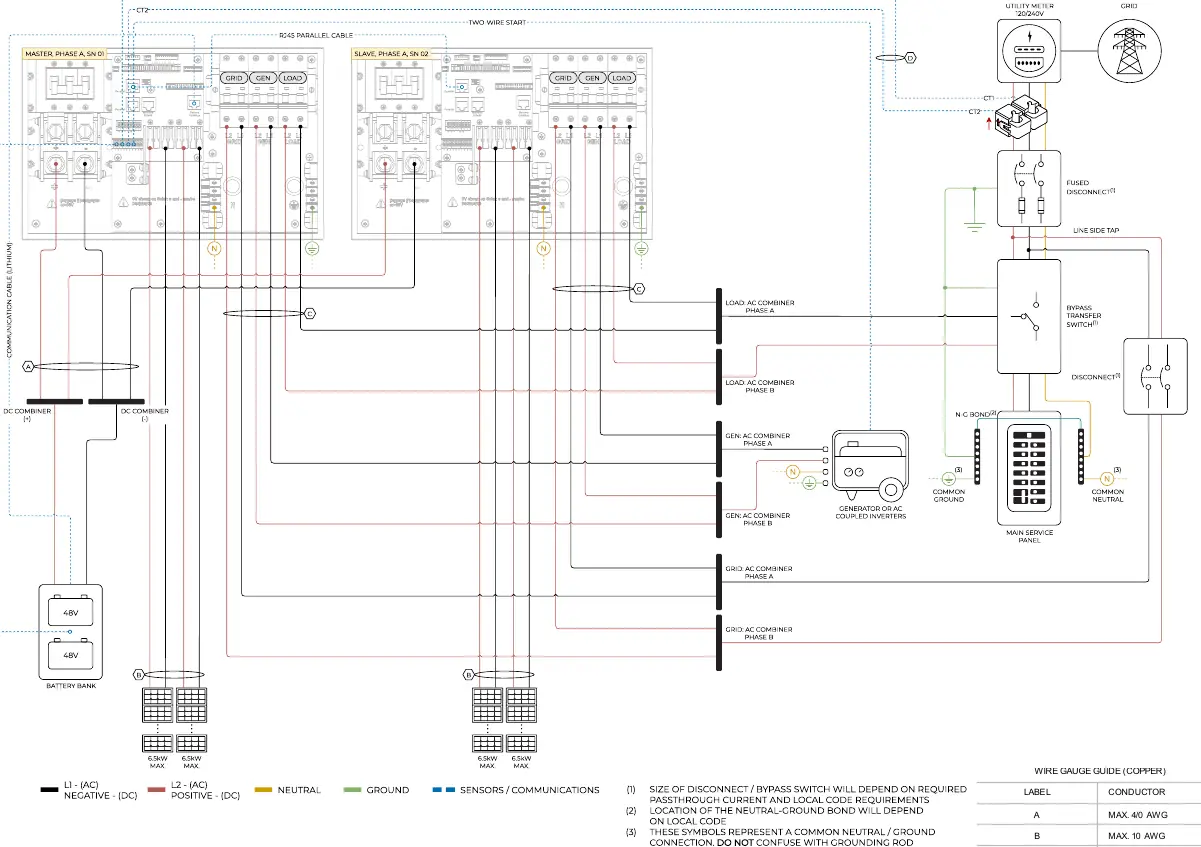

- Diagram 07-08: Systemy równoległe 120/240V (2 i 3 inwertery).
- Diagram 09-10: Systemy równoległe 120/208V (2 i 3 inwertery).
Wytyczne dotyczące przewodów
Na każdym schemacie znajduje się tabela Wire Gauge Guide (Copper), określająca wymagane przekroje przewodów miedzianych dla poszczególnych połączeń:
- A: Maks. 4/0 AWG
- B: Maks. 10 AWG
- C: Maks. 4 AWG
- D: 24-23 AWG CAT6
Przed uruchomieniem systemów równoległych należy zapoznać się z sekcją 5 "Parallel Systems" w pełnej instrukcji obsługi urządzenia.
Praktyczna pomoc
Typowe problemy
Niezgodność z lokalnymi przepisami
Schematy są ogólne; zawsze konsultuj się z lokalnymi przepisami elektrycznymi przed przystąpieniem do instalacji.
Błąd przy uruchomieniu systemów równoległych
Przed uruchomieniem systemów równoległych (Diagramy 07-10) należy zapoznać się z sekcją 5 'Parallel Systems' w pełnej instrukcji obsługi.
Przed użyciem
- Sprawdź lokalne przepisy elektryczne i regulacje.
- Zidentyfikuj właściwy schemat dla swojej konfiguracji (on-grid, off-grid, AC coupling).
- Upewnij się, że używasz odpowiednich przekrojów przewodów zgodnie z tabelą Wire Gauge Guide.
- W przypadku systemów równoległych, upewnij się, że masz odpowiednie połączenia komunikacyjne (kabel RJ45).
- Zweryfikuj punkt połączenia neutralno-uziemiającego (N-G Bond) zgodnie z lokalnym kodem.
Parametry w praktyce
- Wire Gauge Guide
- Tabela określająca wymagane przekroje przewodów miedzianych dla głównych linii zasilających.
Ilustracje i schematy
- Diagramy pokazują połączenia między inwerterem, siecią (Grid), generatorem, panelami obciążeń (Essential Loads) i bankiem baterii.
- Kluczowe oznaczenia kolorystyczne: L1/L2 (AC), Neutralny, Uziemienie, Czujniki/Komunikacja.
Zgodność modelu
- Systemy równoległe wymagają specjalnej konfiguracji (patrz Diagramy 07-10).
- AC Coupling może być realizowany w portach GEN lub LOAD w zależności od wybranego schematu.
