Instrukcja programowania inwertera hybrydowego Sol-Ark 12K-2P

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje zaawansowane programowanie inwertera hybrydowego Sol-Ark 12K-2P, ze szczególnym uwzględnieniem trybów pracy oraz funkcji Time of Use (TOU). Kluczową informacją jest fakt, że inwerter wymaga podłączonego banku baterii, aby móc ograniczać lub zarządzać przychodzącą mocą DC z paneli fotowoltaicznych. Bez baterii urządzenie działa wyłącznie jako inwerter typu grid-tie i nie zapewnia zasilania awaryjnego.

Tryby pracy systemu

Inwerter oferuje cztery główne tryby pracy, które determinują zachowanie systemu w zależności od konfiguracji okablowania i obecności baterii:

• Grid Sell: Pozwala na sprzedaż nadwyżek energii słonecznej do sieci. W systemach bez baterii jest to jedyny zalecany tryb.

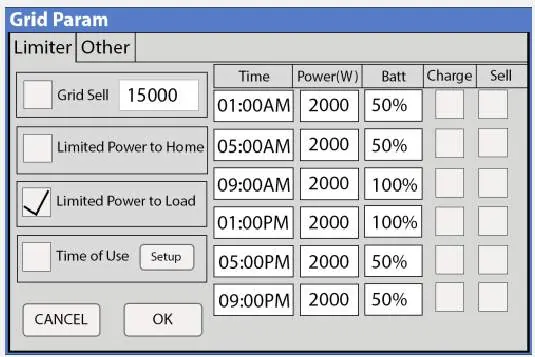

• Limited Power to Load: Ogranicza moc PV do ładowania baterii i zasilania urządzeń podłączonych bezpośrednio do terminali LOAD inwertera. Zalecany dla systemów z pełnym zasilaniem awaryjnym (Whole Home Back Up).
• Limited Power to Home: Wykorzystuje zewnętrzne czujniki CT do monitorowania przepływu energii w całym domu, pozwalając na zasilanie obciążeń bez konieczności sprzedawania energii do sieci.

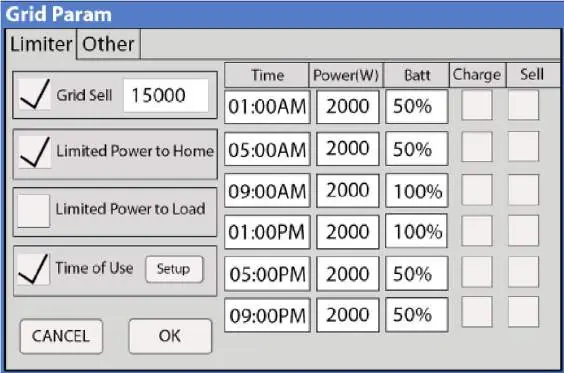

• Time of Use (TOU): Zaawansowana funkcja pozwalająca na sterowanie wykorzystaniem baterii w określonych przedziałach czasowych, co pozwala na optymalizację kosztów energii.

Programowanie funkcji Time of Use

Funkcja Time of Use pozwala na precyzyjne zarządzanie energią w sześciu przedziałach czasowych. Każdy slot wymaga zdefiniowania następujących parametrów:

• Time: Godzina rozpoczęcia danego przedziału czasowego. Przedziały muszą być ustawione sekwencyjnie.
• Power(W): Maksymalna moc (w watach), jaką baterie mogą dostarczyć do zasilania obciążeń w danym czasie.
• Batt: Minimalny poziom naładowania baterii (w % lub V), do którego inwerter może rozładować baterie.
• Charge: Zezwolenie na ładowanie baterii z sieci lub generatora w danym przedziale.
• Sell: Zezwolenie na sprzedaż energii z baterii do sieci.

Konfiguracje i zastosowania

Instrukcja szczegółowo omawia różne scenariusze instalacji, w tym:

• Systemy bez baterii: Praca wyłącznie w trybie Grid Sell.
• Systemy z panelem obciążeń awaryjnych (Back Up Loads Panel): Zapewnia zasilanie wybranych urządzeń podczas awarii sieci.
• Whole Home Back Up: Zasilanie całego domu z inwertera.
• Zastosowania z generatorem: Konfiguracja ładowania baterii z generatora w trybie Off Grid lub On Grid.

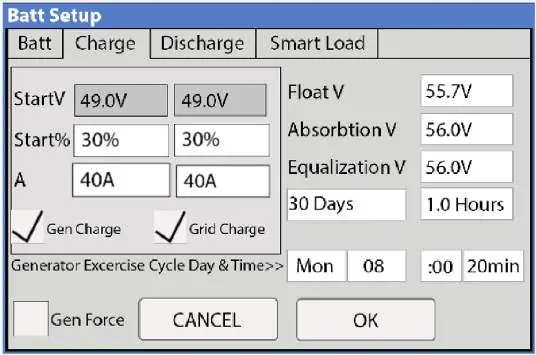

Ustawienia baterii i ładowania

Ważne jest, aby poprawnie skonfigurować parametry ładowania w zakładce Battery Settings. Jeśli używasz funkcji Time of Use z ładowaniem z sieci (Grid Charge) lub generatora (Gen Charge), upewnij się, że wartości Start% lub StartV w ustawieniach baterii są niższe niż wartości ustawione w tabeli Time of Use dla danego przedziału czasowego. Uwaga: Nigdy nie wybieraj opcji Charge i Sell w tym samym slocie czasowym.
