Instrukcja obsługi skrzynki przyłączeniowej Sol-Ark 15K-2P-N

Najważniejsze informacje z instrukcji

Skrzynka przyłączeniowa (Conduit Box) Sol-Ark 15K-2P-N jest akcesorium umożliwiającym bezpieczne i estetyczne połączenie hybrydowego falownika Sol-Ark 15K-2P-N z akumulatorami litowymi HELIOS ESS. Instrukcja zawiera wytyczne dotyczące montażu mechanicznego, wiercenia otworów oraz schematy okablowania dla pojedynczych i wielu akumulatorów.

Opis urządzenia

Urządzenie wykonane jest z blachy stalowej ocynkowanej. Posiada przednie drzwiczki z zatrzaskiem, dostęp do terminali akumulatora oraz liczne punkty wyłamywane (knockouts) o średnicach 50 mm i 35 mm, umożliwiające wprowadzenie przewodów zasilających i komunikacyjnych.

Instalacja

Proces instalacji wymaga przestrzegania poniższych kroków:

• Przygotowanie: Użyj dołączonego szablonu do wiercenia, aby zaznaczyć miejsca montażu na ścianie. Upewnij się, że konstrukcja ściany wytrzyma ciężar akumulatora (130 kg) i falownika (62,5 kg).
• Montaż: Użyj wykrywacza profili ściennych, aby zlokalizować słupki konstrukcyjne. Zamontuj wsporniki ścienne zgodnie z instrukcją.
• Montaż skrzynki: Odkręć cztery śruby montażowe na górze akumulatora HELIOS ESS, umieść skrzynkę przyłączeniową na akumulatorze i przykręć ją za pomocą tych samych śrub.

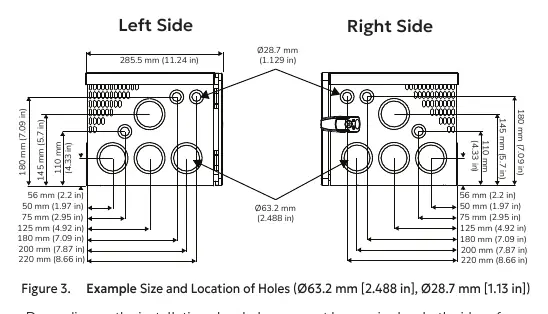

• Wiercenie otworów: W razie potrzeby wywierć dodatkowe otwory w bokach skrzynki, jeśli łączysz wiele akumulatorów w systemie równoległym.

Okablowanie

Instrukcja szczegółowo opisuje dwa scenariusze połączeń:

• Pojedynczy akumulator: Przeciągnij kable zasilające (dodatnie i ujemne) przez skrzynkę przyłączeniową do portów falownika. Podłącz kable komunikacyjne CAT6 do portu CAN falownika i portu COM2 akumulatora.

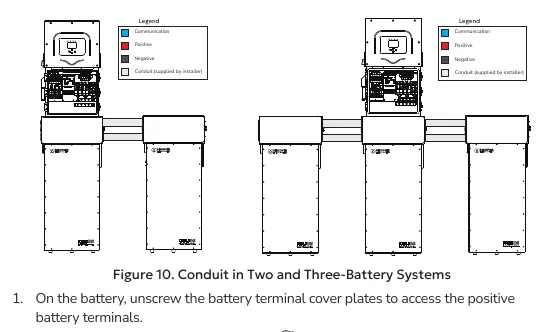

• Wiele akumulatorów: Wymaga zestawu HELIOS ESS Parallel Wire Kit (950-0068). Kable zasilające należy poprowadzić między akumulatorami, a komunikację połączyć szeregowo między portami COM3/COM4.

Konfiguracja komunikacji

Istnieją dwie metody konfiguracji komunikacji zamkniętej pętli (closed-loop):

• Z bramką LYNK II: Wymaga zakupu bramki LYNK II (950-0025). Bramka jest terminowana wewnętrznie.
• Bez bramki LYNK II: Wymaga użycia rezystora terminującego (jeśli jest dostarczony z akumulatorem) wpiętego do portu COM3 lub COM4 ostatniego akumulatora w łańcuchu.

Bezpieczeństwo

Prace instalacyjne powinny być wykonywane wyłącznie przez wykwalifikowany personel. Należy stosować środki ochrony osobistej (okulary, izolowane rękawice, obuwie ochronne). Zabrania się modyfikowania akumulatorów, instalowania ich szeregowo oraz dotykania odsłoniętych styków.
