Instrukcja podłączenia i konfiguracji falownika Sol-Ark 15K z baterią Pytes
Szybki przewodnik instalacji i konfiguracji falownika Sol-Ark 15K z baterią Pytes. Dowiedz się, jak poprawnie podłączyć kable zasilające i komunikacyjne, ustawić przełączniki DIP oraz skonfigurować parametry baterii w menu falownika.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące podłączenia i konfiguracji baterii Pytes V Series z falownikami Sol-Ark. Instrukcja obejmuje dobór przekroju kabli, schemat połączeń komunikacyjnych, ustawienia przełączników DIP oraz konfigurację oprogramowania falownika w celu zapewnienia poprawnej komunikacji z systemem bateryjnym.
Podłączenie kabli zasilających i komunikacyjnych
Prawidłowe połączenie jest kluczowe dla bezpieczeństwa i wydajności systemu:
- Kable zasilające: Dla modelu Sol-Ark 15K zaleca się stosowanie kabli o przekroju 4/0. Dla modeli 8K/12K zalecany jest przekrój 3/0. Kable należy podłączyć między falownikiem a baterią lub szynami zbiorczymi (Busbars).
- Komunikacja: Do połączenia komunikacyjnego należy użyć standardowego kabla Ethernet. Kabel należy wpiąć do portu CAN w baterii Pytes oraz do portu Battery CANBus w falowniku Sol-Ark.
Ustawienia przełączników DIP
Dla każdej baterii głównej (master) należy odpowiednio ustawić przełączniki DIP. Jeśli bateria posiada tylko cztery dźwignie, należy ustawić tylko pierwsze dźwignie zgodnie ze schematem w instrukcji.
Konfiguracja falownika
Po fizycznym podłączeniu należy skonfigurować falownik:

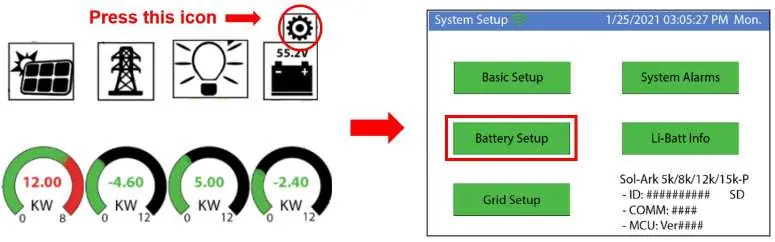

- Na ekranie głównym falownika naciśnij ikonę koła zębatego (ustawienia).
- Wybierz menu Battery Setup.

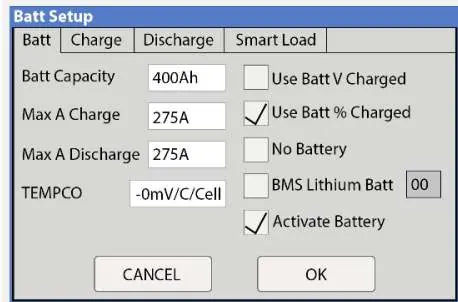

- W ustawieniach baterii zaznacz opcję Use Batt% Charged.
- Wybierz BMS Lithium Batt i ustaw wartość na 00.
- Włącz opcję Activate Battery.
- Zatwierdź ustawienia przyciskiem OK.
Weryfikacja komunikacji
Po poprawnej konfiguracji, w menu Li-Batt Info powinny wyświetlić się szczegółowe informacje o baterii, takie jak napięcie, prąd, temperatura oraz stan naładowania (SOC). Jeśli dane są widoczne, oznacza to, że komunikacja między falownikiem a baterią została nawiązana pomyślnie.
Praktyczna pomoc
Typowe problemy
Brak komunikacji między falownikiem a baterią
Sprawdź, czy kabel komunikacyjny jest wpięty do portu CAN w baterii i portu Battery CANBus w falowniku. Upewnij się, że w menu Battery Setup wybrano 'BMS Lithium Batt' z wartością '00'.
Nieprawidłowe odczyty parametrów baterii
Upewnij się, że włączono opcję 'Activate Battery' w menu Battery Setup oraz że przełączniki DIP na baterii głównej są ustawione zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy używasz kabli zasilających o odpowiednim przekroju (4/0 dla 15K, 3/0 dla 8K/12K).
- Upewnij się, że kabel komunikacyjny (Ethernet) jest poprawnie wpięty do portów CAN.
- Ustaw przełączniki DIP na baterii głównej (master).
- Upewnij się, że falownik jest włączony i dostępny jest dostęp do menu ustawień.
Parametry w praktyce
- BMS Lithium Batt: 00
- Wymagane ustawienie w menu falownika dla poprawnej współpracy z bateriami Pytes.
Ilustracje i schematy

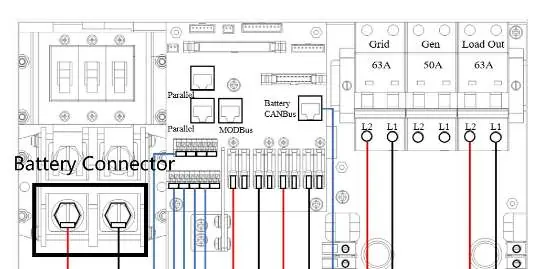

- Schemat połączeń kabli zasilających pokazuje podłączenie do szyn zbiorczych (Busbars).
- Schemat DIP switch wskazuje pozycję przełączników dla baterii głównej.
- Schemat komunikacji pokazuje wpięcie kabla Ethernet do portu CAN baterii i Battery CANBus falownika.
Zgodność modelu
- Instrukcja dotyczy współpracy falowników Sol-Ark (5K/8K/12K/15K) z bateriami Pytes V Series.
