Instrukcja obsługi inwertera hybrydowego Sol-Ark 15K-2P-LV

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy inwertera hybrydowego Sol-Ark 15K-2P-LV. Przed przystąpieniem do instalacji należy upewnić się, że napięcie sieci jest zgodne z wymaganiami, a typ sieci w inwerterze jest poprawnie skonfigurowany. Urządzenie domyślnie pracuje w trybie 120/240V Split-Phase przy 60Hz. Nieprzestrzeganie instrukcji może prowadzić do trwałego uszkodzenia urządzenia.

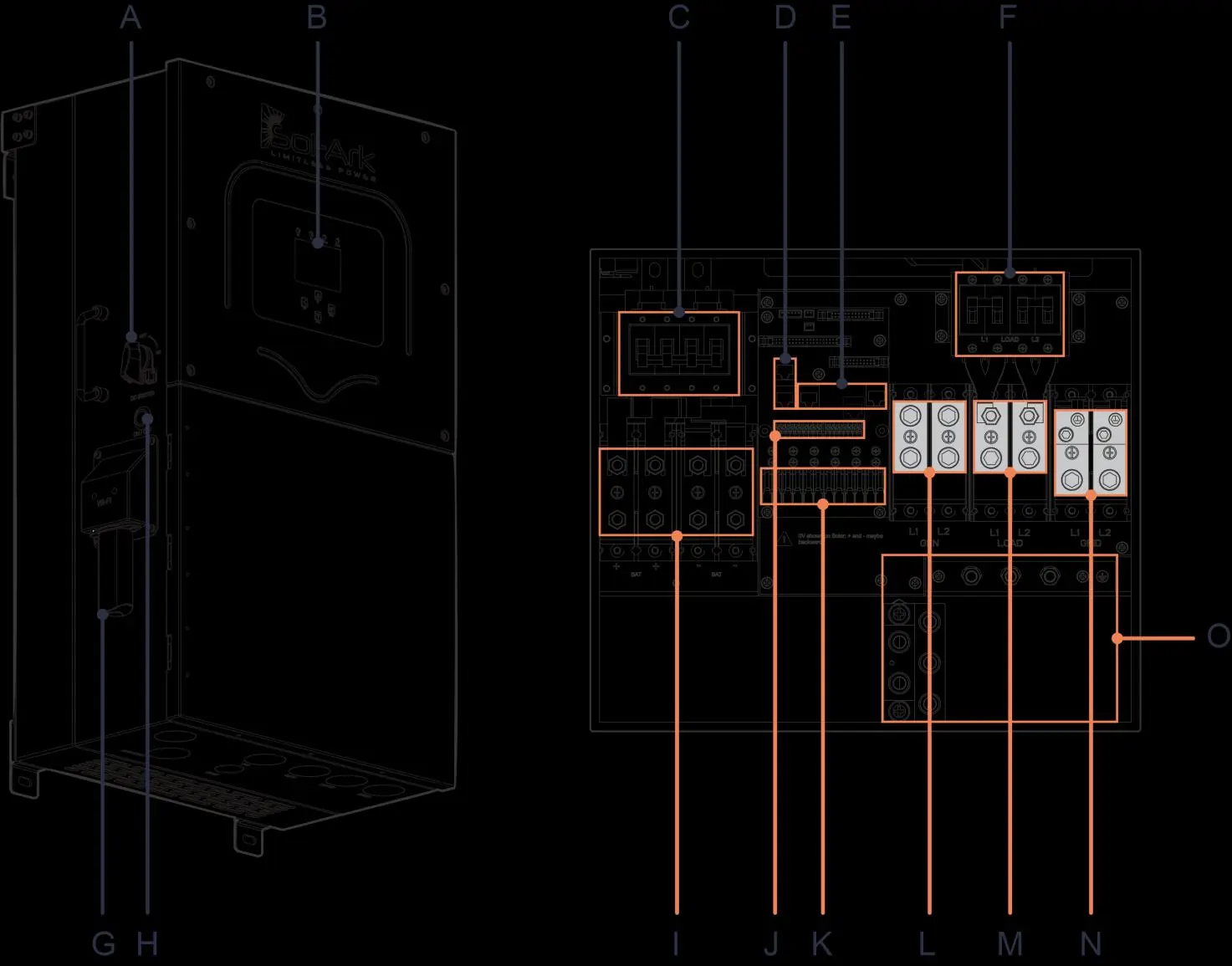

Opis urządzenia

Inwerter Sol-Ark 15K-2P-LV to zaawansowane urządzenie do zarządzania energią. Główne komponenty obejmują:

• Wyłącznik PV DC
• Ekran dotykowy LCD
• Złącza baterii (200A)
• Wejścia MPPT (3x)
• Złącza GRID, LOAD i GEN

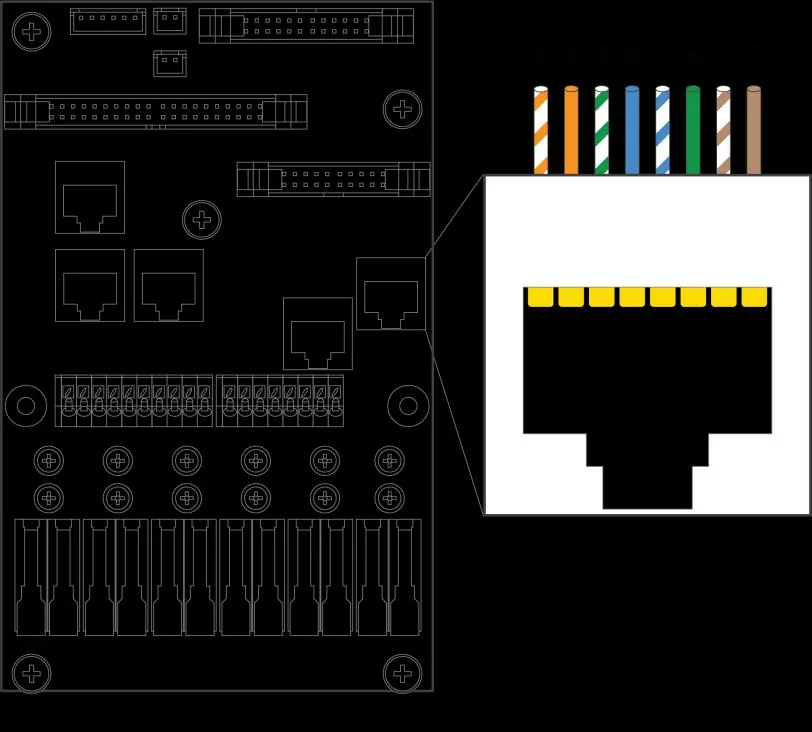

• Porty komunikacyjne (Parallel, BMS, Wi-Fi/Ethernet)

Instalacja

Montaż inwertera wymaga zapewnienia odpowiedniej wentylacji (min. 15 cm pionowo, 5 cm po bokach). Urządzenie posiada obudowę NEMA 3R (IP65), co pozwala na montaż zewnętrzny, jednak ekran LCD musi być chroniony przed bezpośrednim działaniem promieni UV.

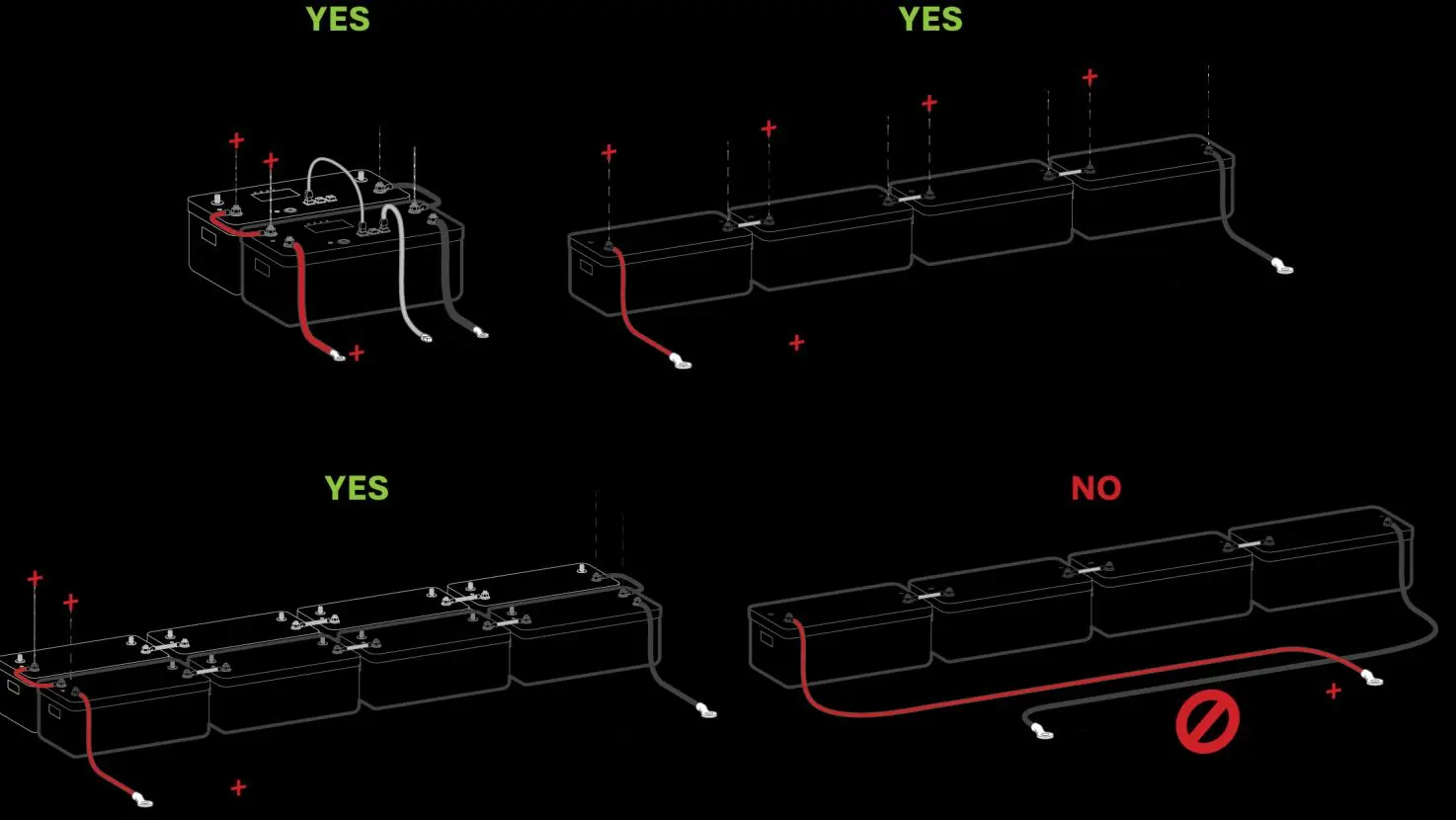

Podłączenie baterii

System pracuje z bateriami 48V DC. Należy unikać mieszania baterii różnych marek, modeli lub chemii. Maksymalny prąd ładowania/rozładowania wynosi 275A przy użyciu obu zestawów zacisków baterii.

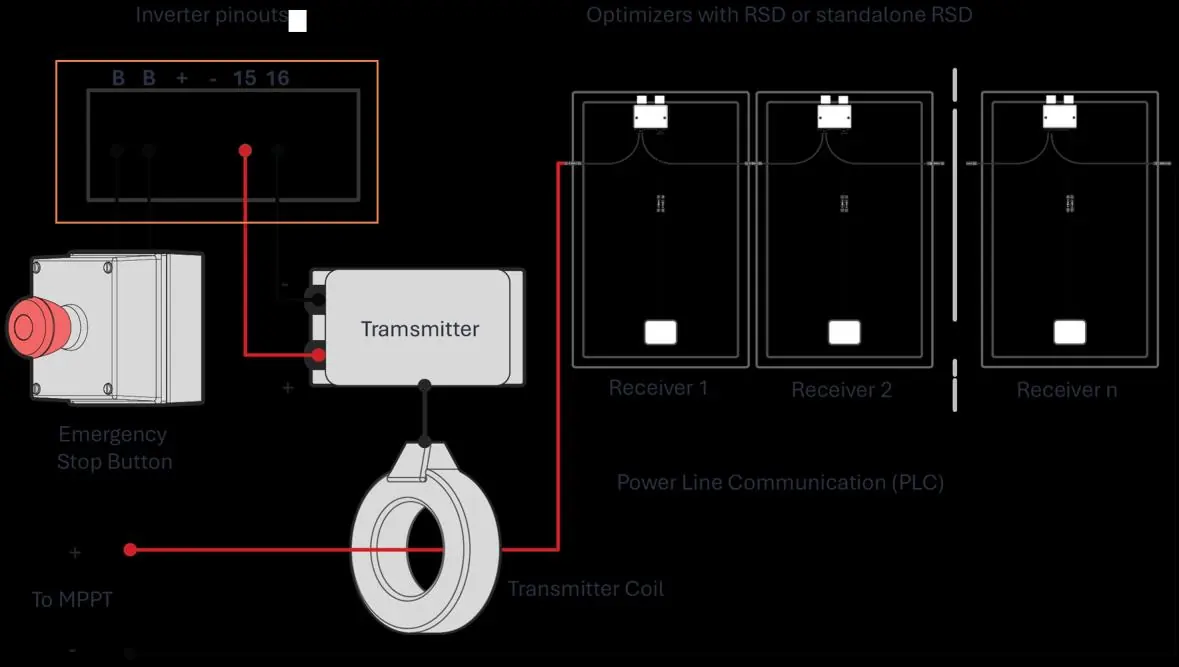

Podłączenie paneli PV

Inwerter posiada 3 niezależne MPPT, z których każdy obsługuje do 2 ciągów PV. Maksymalne napięcie wejściowe wynosi 500V. Należy zachować ostrożność przy polaryzacji, gdyż odwrotne podłączenie spowoduje uszkodzenie.

Integracja generatora

Generator można podłączyć do portu GEN (dla jednostek <19.2kW) lub GRID (dla jednostek >19.2kW). Wymagane jest skonfigurowanie odpowiednich parametrów w menu inwertera, aby zapewnić kompatybilność.

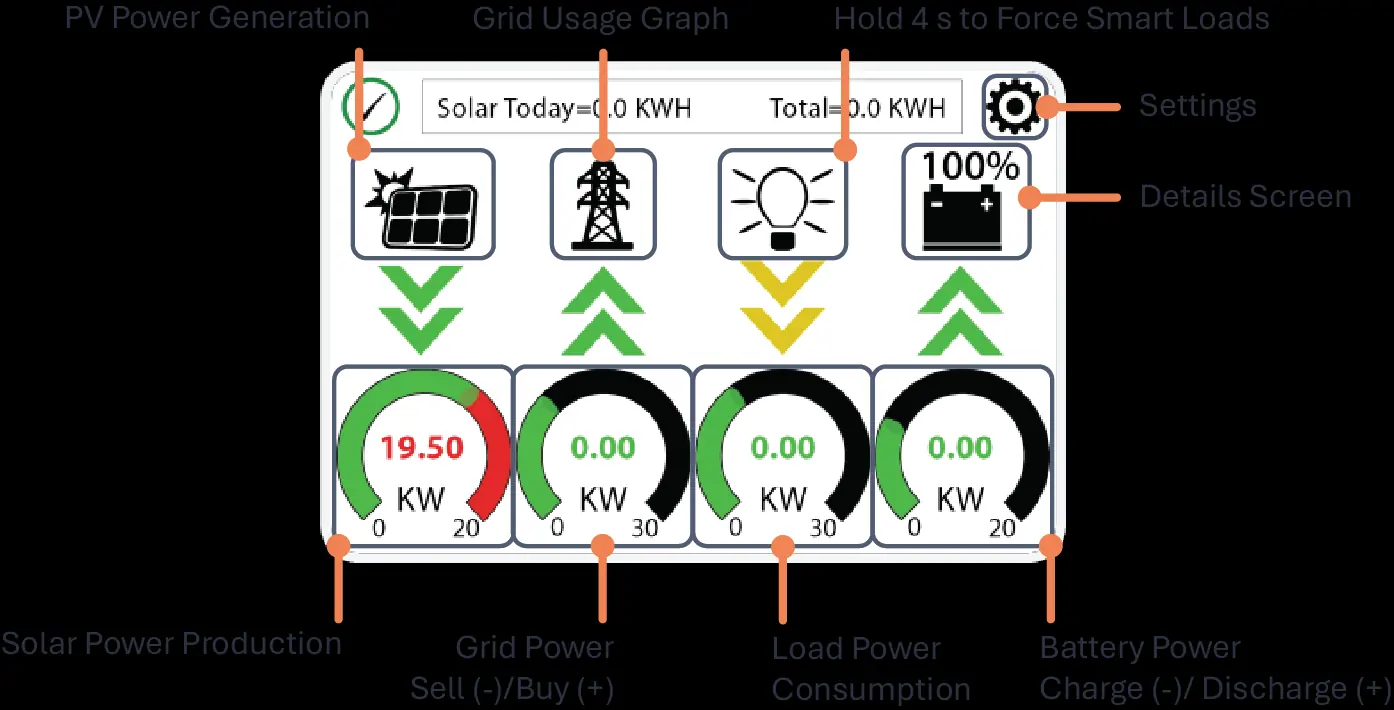

Interfejs użytkownika i konfiguracja

Ekran dotykowy umożliwia pełną konfigurację systemu. Główne sekcje to:

• Basic Setup: Ustawienia czasu, jasności, trybów pracy (np. Grid Sell, Limited Power to Home).
• Battery Setup: Konfiguracja parametrów baterii, prądów ładowania/rozładowania.
• Limiter: Ustawienia ograniczników mocy i trybów pracy z siecią.
• Grid Setup: Wybór standardów sieciowych i parametrów połączenia.

Systemy równoległe

Inwertery Sol-Ark można łączyć równolegle. Wymaga to wspólnego banku baterii dla wszystkich jednostek. Należy zaprogramować jedną jednostkę jako "Master", a pozostałe jako "Slave" oraz ustawić odpowiednie przełączniki DIP.

Monitorowanie MySolArk

System umożliwia zdalne monitorowanie przez platformę MySolArk. Połączenie można zrealizować przez Wi-Fi lub Ethernet za pomocą dołączonego dongle'a.

Rozwiązywanie problemów

W przypadku wystąpienia błędów, inwerter wyświetla kody alarmowe. Najczęstsze problemy dotyczą błędów komunikacji, nieprawidłowej polaryzacji PV lub problemów z sekwencją faz w systemach trójfazowych.
