Instrukcja obsługi falownika hybrydowego EG4 12kPV

Szybki przewodnik po konfiguracji i monitorowaniu falownika hybrydowego EG4 12kPV. Dowiedz się, jak zarządzać ustawieniami systemu, monitorować wydajność i rozwiązywać problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Podłączenie modułu Wi-Fi Strona 9 Układ portów komunikacyjnych Strona 10 Schemat działania trybu Self-usage Strona 26 Schemat działania trybu Charge First Strona 27 Panel LCD falownika Strona 29

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące monitorowania i konfiguracji falownika hybrydowego EG4 12kPV. System umożliwia zdalny podgląd danych, zarządzanie ustawieniami ładowania/rozładowania oraz konfigurację trybów pracy w celu optymalizacji zużycia energii.

Bezpieczeństwo

  • Wszelkie prace instalacyjne i serwisowe muszą być wykonywane przez wykwalifikowany personel.
  • Przed przystąpieniem do prac należy upewnić się, że wszystkie źródła zasilania (PV, sieć, bateria) są odłączone i zabezpieczone.
  • Falownik może być gorący podczas pracy; nie dotykać powierzchni urządzenia.
  • Należy stosować odpowiednie środki ochrony indywidualnej (PPE).

Monitorowanie systemu

Falownik można monitorować zdalnie za pomocą modułu Wi-Fi lub przez porty RS485. Po podłączeniu modułu Wi-Fi należy zarejestrować konto w systemie monitoringu EG4. Interfejs użytkownika pozwala na podgląd danych w czasie rzeczywistym, analizę wykresów oraz zarządzanie ustawieniami.

Podłączenie modułu Wi-Fi
Podłączenie modułu Wi-Fi

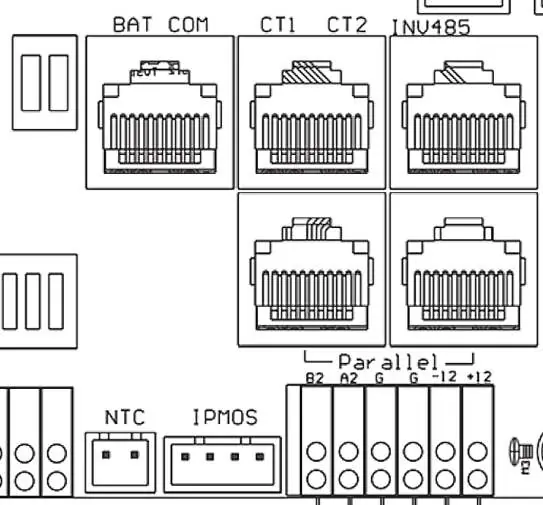

Układ portów komunikacyjnych
Układ portów komunikacyjnych

Ustawienia systemu

Ustawienia falownika są dostępne w zakładce Maintenance (Konserwacja) w portalu monitoringu. Kluczowe parametry obejmują:

  • Ustawienia ogólne: Czas, tryb wejścia PV, typ baterii i pojemność.
  • Ustawienia aplikacji: Konfiguracja zasilania awaryjnego (Power Backup), trybu Off-Grid, funkcji Grid Sell Back oraz zarządzanie obciążeniem.
  • Ustawienia ładowania: Konfiguracja ładowania z sieci (AC Charge) oraz z generatora, z uwzględnieniem limitów SOC i napięcia.
  • Ustawienia rozładowania: Zarządzanie priorytetami rozładowania, limity odcięcia (Cut-off) oraz funkcja wymuszonego rozładowania.

Tryby pracy

Falownik oferuje kilka trybów pracy dostosowanych do różnych potrzeb:

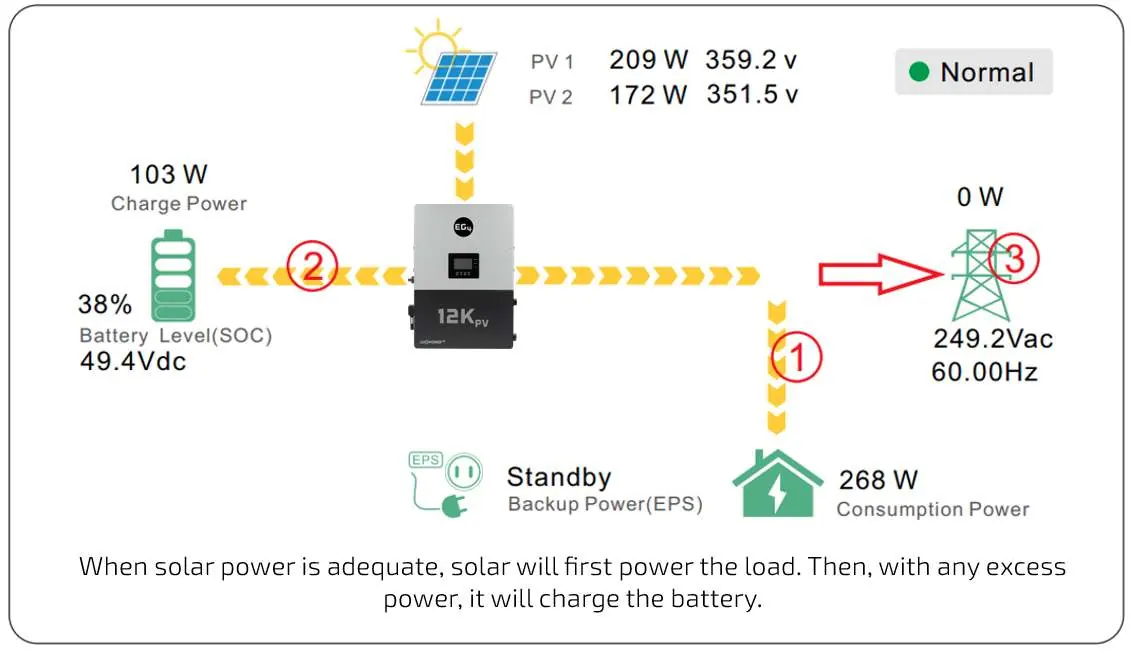

Schemat działania trybu Self-usage
Schemat działania trybu Self-usage

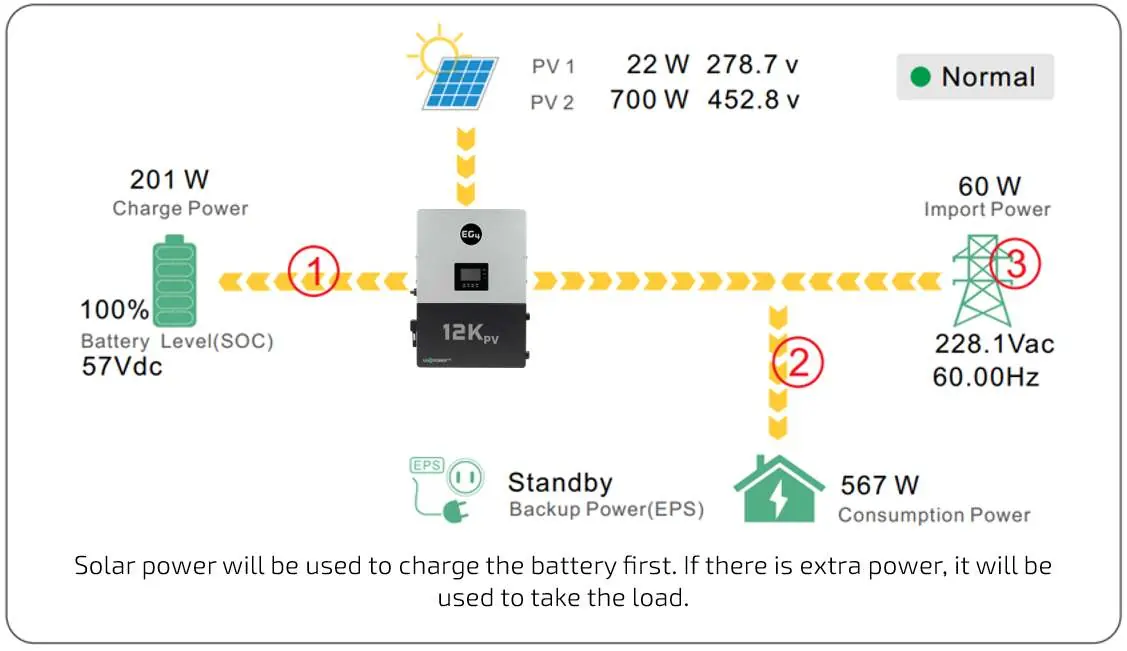

Schemat działania trybu Charge First
Schemat działania trybu Charge First
  • Self-usage (Własne zużycie): Priorytet zasilania: Solar > Bateria > Sieć.
  • Charge First (Najpierw ładowanie): Priorytet ładowania baterii z energii słonecznej.
  • AC Charge: Ładowanie baterii z sieci w określonych godzinach (np. przy niskich cenach energii).
  • Grid Peak-Shaving: Ograniczenie poboru mocy z sieci w godzinach szczytu.
  • Smart Load: Wykorzystanie portu GEN do zasilania dodatkowego obciążenia.

Obsługa LCD

Ekran LCD umożliwia szybki podgląd statusu systemu, energii oraz błędów. Diody LED informują o stanie pracy: zielona (praca normalna), żółta (ostrzeżenie), czerwona (błąd).

Panel LCD falownika
Panel LCD falownika

Rozwiązywanie problemów

W przypadku wystąpienia błędów należy sprawdzić historię zdarzeń w portalu monitoringu. Kody błędów i ostrzeżeń wskazują na konieczność podjęcia działań serwisowych lub zmiany ustawień.

Praktyczna pomoc

Typowe problemy

Brak połączenia Wi-Fi

Upewnij się, że router obsługuje pasmo 2.4GHz i że hasło nie zawiera niedozwolonych znaków specjalnych (@, #, $, %, &, *, ?, , /).

Błąd komunikacji z baterią

Sprawdź, czy wybrano odpowiedni typ baterii i markę w ustawieniach falownika.

Falownik nie ładuje baterii z sieci

Sprawdź, czy funkcja AC Charge jest włączona i czy ustawiono poprawne limity SOC/napięcia oraz harmonogram czasowy.

Błąd fazy w systemie trójfazowym

Upewnij się, że ustawienia fazy są zgodne z wykrytą fazą sieci lub ręcznie skonfiguruj fazy dla systemu.

Przed użyciem

  • Sprawdź, czy wszystkie połączenia (PV, bateria, sieć) są bezpieczne.
  • Upewnij się, że falownik jest uziemiony zgodnie z lokalnymi przepisami.
  • Sprawdź, czy wyłączniki DC i AC są w pozycji wyłączonej przed instalacją.
  • Upewnij się, że router Wi-Fi obsługuje pasmo 2.4GHz.
  • Sprawdź, czy wybrano odpowiedni typ baterii w ustawieniach.

Parametry w praktyce

Nominalna moc wyjściowa
8000W
Zakres napięcia wejściowego PV
100-600 VDC
Maksymalny prąd ładowania/rozładowania
167A przy 48 VDC

Ilustracje i schematy

  • Schemat połączeń Wi-Fi: Pokazuje sposób montażu modułu Wi-Fi w porcie falownika.
  • Schemat portów komunikacyjnych: Wskazuje lokalizację portów 485B, 485A oraz INV485.
  • Schemat przepływu energii (Self-usage): Ilustruje priorytety zasilania obciążeń.

Zgodność modelu

  • Współpracuje z bateriami kwasowo-ołowiowymi i litowymi.
  • Wymaga routera 2.4GHz dla modułu Wi-Fi.
  • Obsługuje równoległe łączenie do 10 jednostek.
