Instrukcja obsługi akumulatora EG4 LiFePower4 12V 400AH

Najważniejsze informacje z instrukcji

Akumulator EG4 LiFePower4 12V 400AH to moduł litowo-żelazowo-fosforanowy (LFP) z wbudowanym systemem zarządzania baterią (BMS). Przed przystąpieniem do instalacji należy upewnić się, że wszystkie systemy zasilania są wyłączone. Instalacja musi być przeprowadzona przez wykwalifikowanego specjalistę. Należy bezwzględnie unikać łączenia akumulatorów szeregowo oraz używać wyłącznie izolowanych narzędzi.

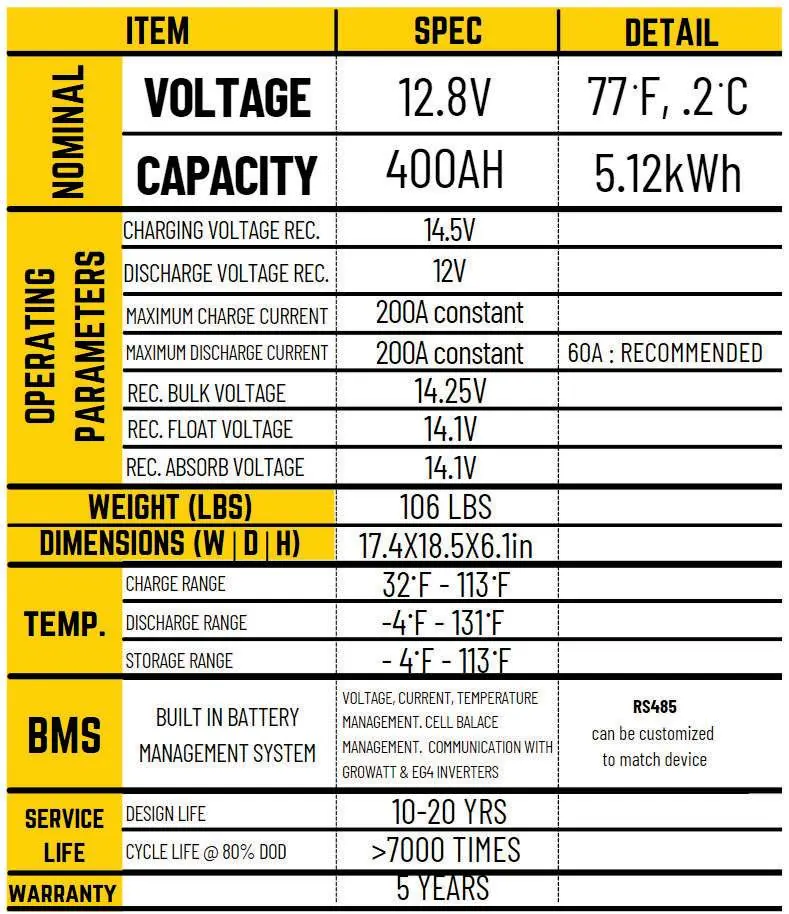

Opis urządzenia

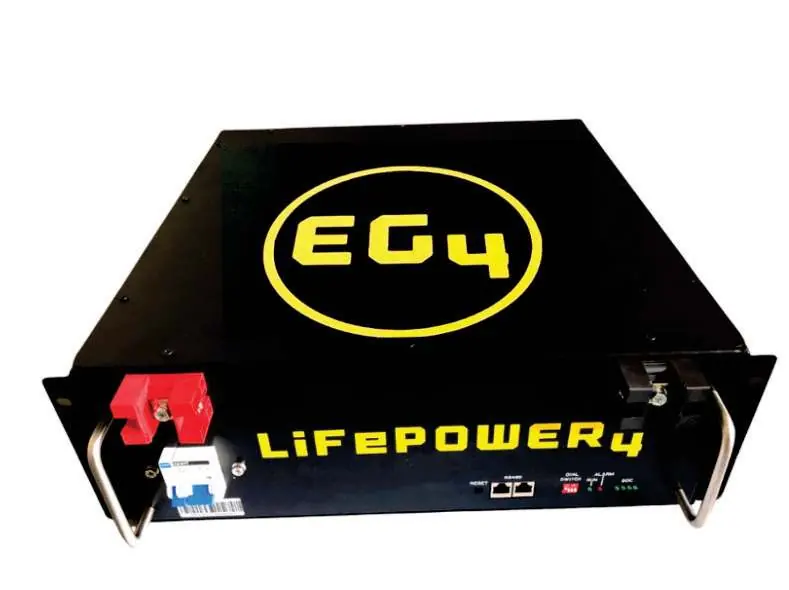

Akumulator posiada obudowę typu 19-calowy Rack 3.5U. Na panelu przednim znajdują się:

• Uchwyty do przenoszenia.
• Zaciski zasilania.
• Przełączniki DIP (ID) do adresowania modułów.
• Diody LED: RUN (praca), ALM (alarm), SOC (stan naładowania).
• Port komunikacyjny RS485.
• Włącznik On/Off.

Instalacja

Proces instalacji obejmuje przygotowanie środowiska, instalację mechaniczną oraz elektryczną:

1. Przygotowanie: Upewnij się, że sprzęt jest w dobrym stanie, a kable nie są uszkodzone.
2. Instalacja mechaniczna: Zamontuj uchwyty montażowe po obu stronach akumulatora i umieść moduł w szafie rack 19 cali.
3. Instalacja elektryczna: Podłącz uziemienie do obudowy, a następnie podłącz kable zasilające do szyny zbiorczej. W przypadku wielu akumulatorów połącz je równolegle.
4. Komunikacja: Jeśli używasz wielu akumulatorów, nadaj każdemu unikalny adres za pomocą przełączników DIP i połącz porty RS485.
5. Uruchomienie: Włączaj akumulatory pojedynczo, monitorując napięcie na szynie zbiorczej.

Konfiguracja adresów DIP

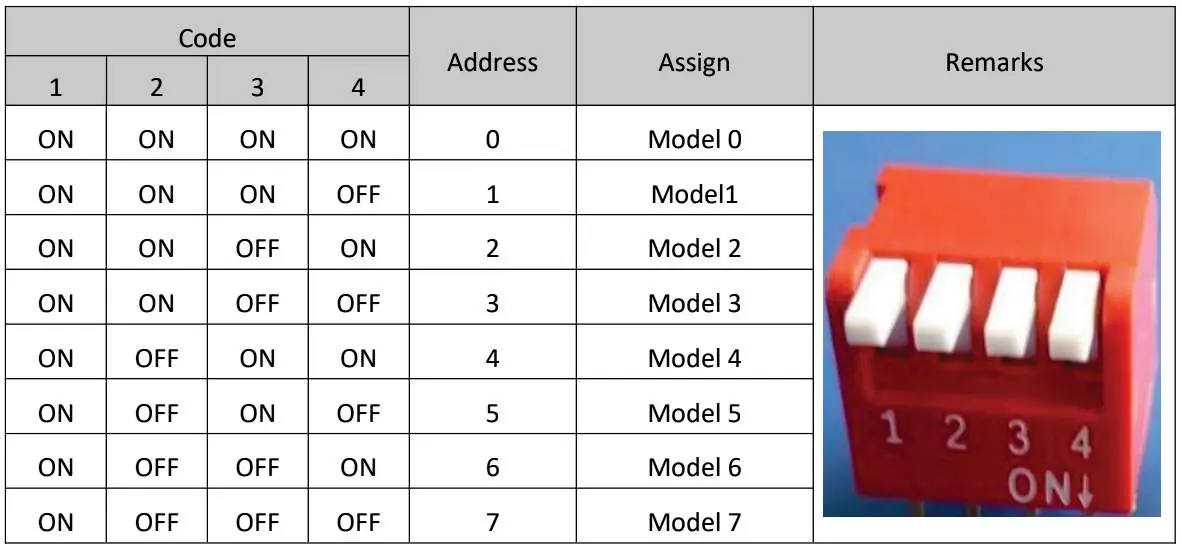

Przełączniki DIP służą do przypisywania adresów (0-15) w przypadku łączenia kaskadowego do 16 modułów. Ustawienie przełączników musi być unikalne dla każdego modułu w systemie.

Oprogramowanie PC

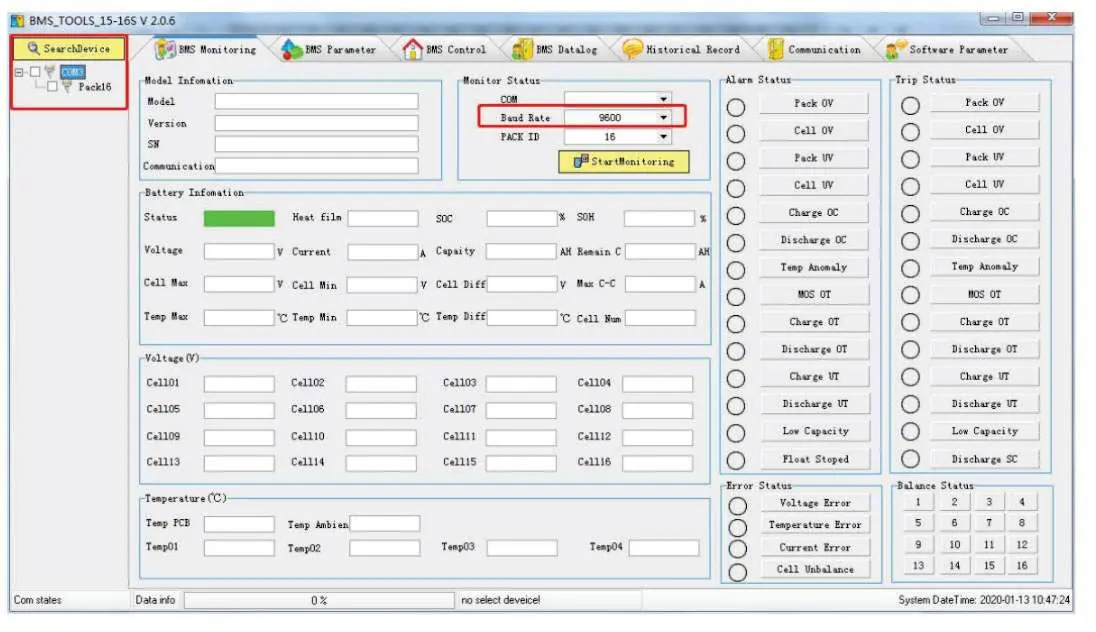

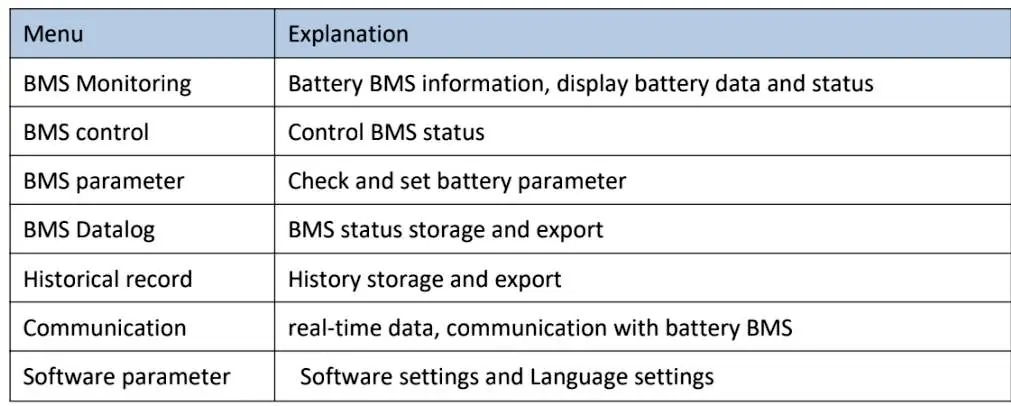

Do monitorowania parametrów BMS służy oprogramowanie PC (BMS_TOOLS). Po podłączeniu kabla komunikacyjnego (RS485/DB9) i ustawieniu prędkości transmisji (baud rate) na 9600, można wyszukać urządzenie i odczytywać dane o napięciu, prądzie, temperaturze oraz statusie alarmów.

Rozwiązywanie problemów

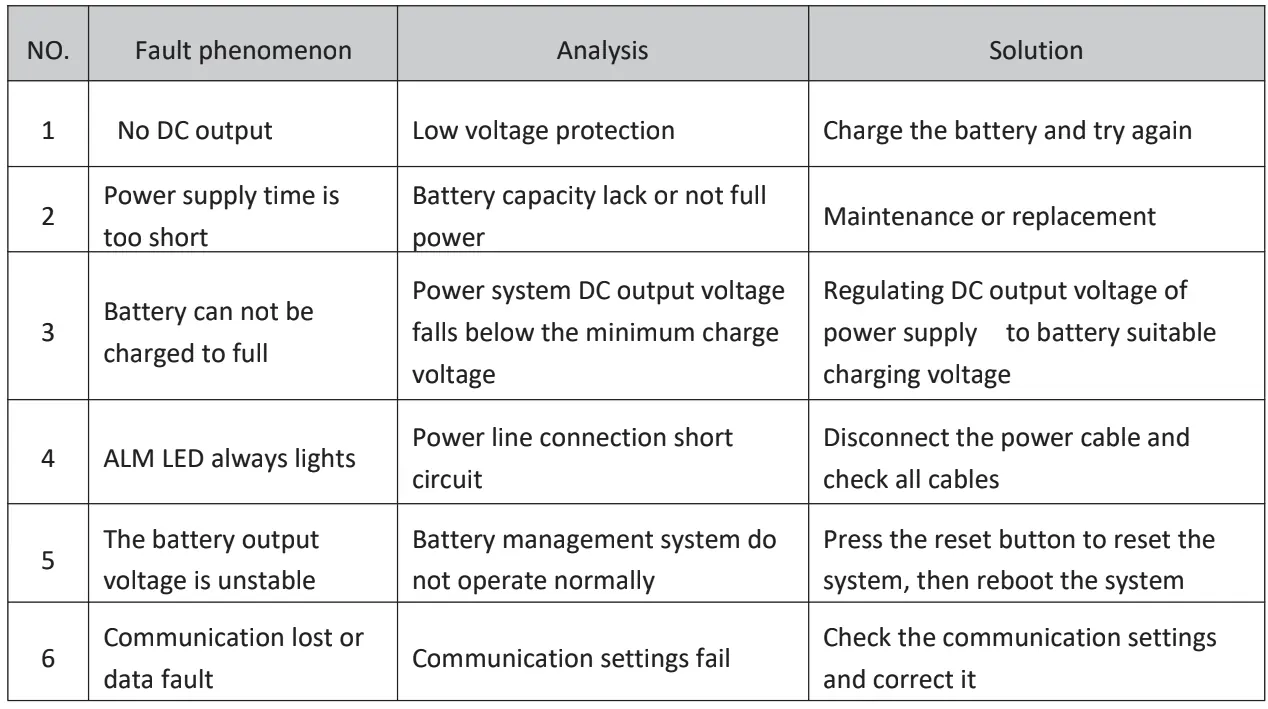

W przypadku świecenia diody ALM lub wystąpienia awarii, należy sprawdzić kody błędów i podjąć odpowiednie kroki, takie jak sprawdzenie połączeń, napięcia lub temperatury. W razie braku wyjścia DC, sprawdź zabezpieczenie niskiego napięcia i naładuj akumulator.

Bezpieczeństwo i konserwacja

Nie wolno wrzucać akumulatora do ognia, wody ani go otwierać. Należy unikać ekstremalnych temperatur i przechowywać w suchym, wentylowanym miejscu. W przypadku długotrwałego przechowywania, należy ładować i rozładowywać akumulator co trzy miesiące.
