Instrukcja obsługi akumulatora EG4 14.3kWh PowerPro WallMount

Szybki przewodnik po instalacji, konfiguracji i rozwiązywaniu problemów z akumulatorem EG4 14.3kWh PowerPro WallMount. Dowiedz się, jak bezpiecznie zamontować, podłączyć i skonfigurować system.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Akumulator EG4 14.3kWh PowerPro WallMount to zaawansowany system magazynowania energii (ESS) przeznaczony do użytku zewnętrznego. Przed przystąpieniem do instalacji należy pamiętać, że urządzenie jest bardzo ciężkie i wymaga techniki podnoszenia zespołowego. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi (NEC). Akumulator posiada stopień ochrony IP65 i wbudowane moduły przeciwpożarowe.

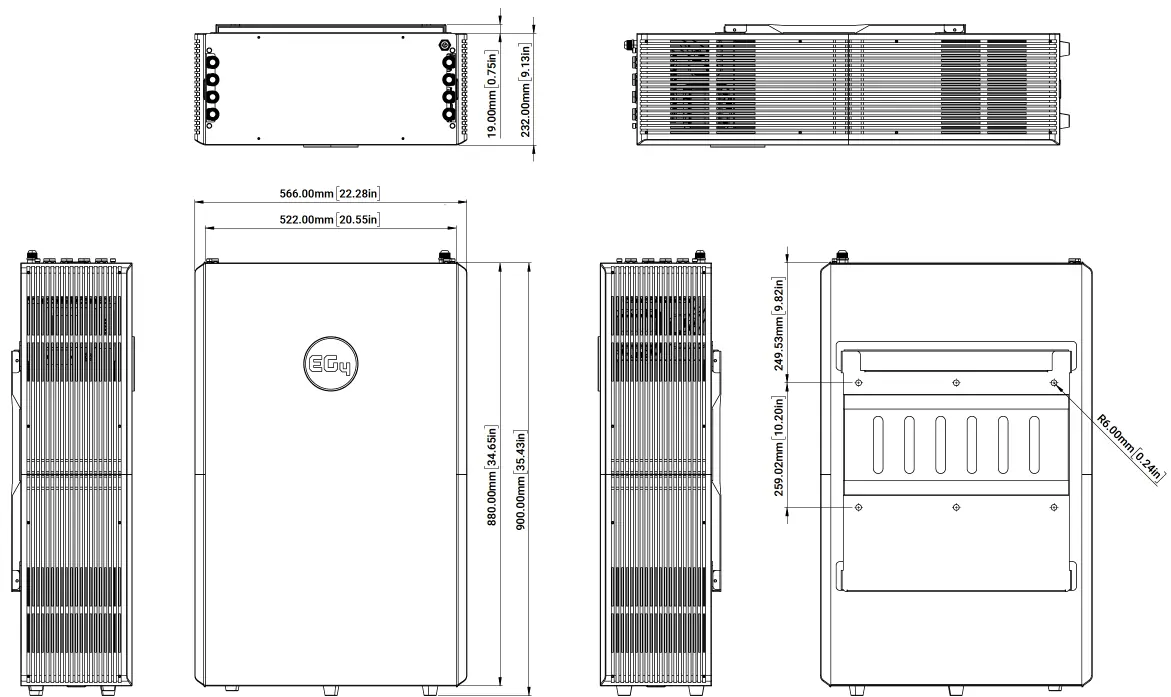

Wymiary akumulatora
Wymiary akumulatora

Opis urządzenia

Urządzenie wykorzystuje ogniwa litowo-żelazowo-fosforanowe (LiFePO4) z inteligentnym systemem zarządzania baterią (BMS). BMS monitoruje w czasie rzeczywistym napięcie, prąd, temperaturę i stan naładowania (SOC) każdego ogniwa. Akumulator posiada wbudowane szyny zbiorcze o obciążalności 600A, co umożliwia łatwe łączenie równoległe wielu jednostek.

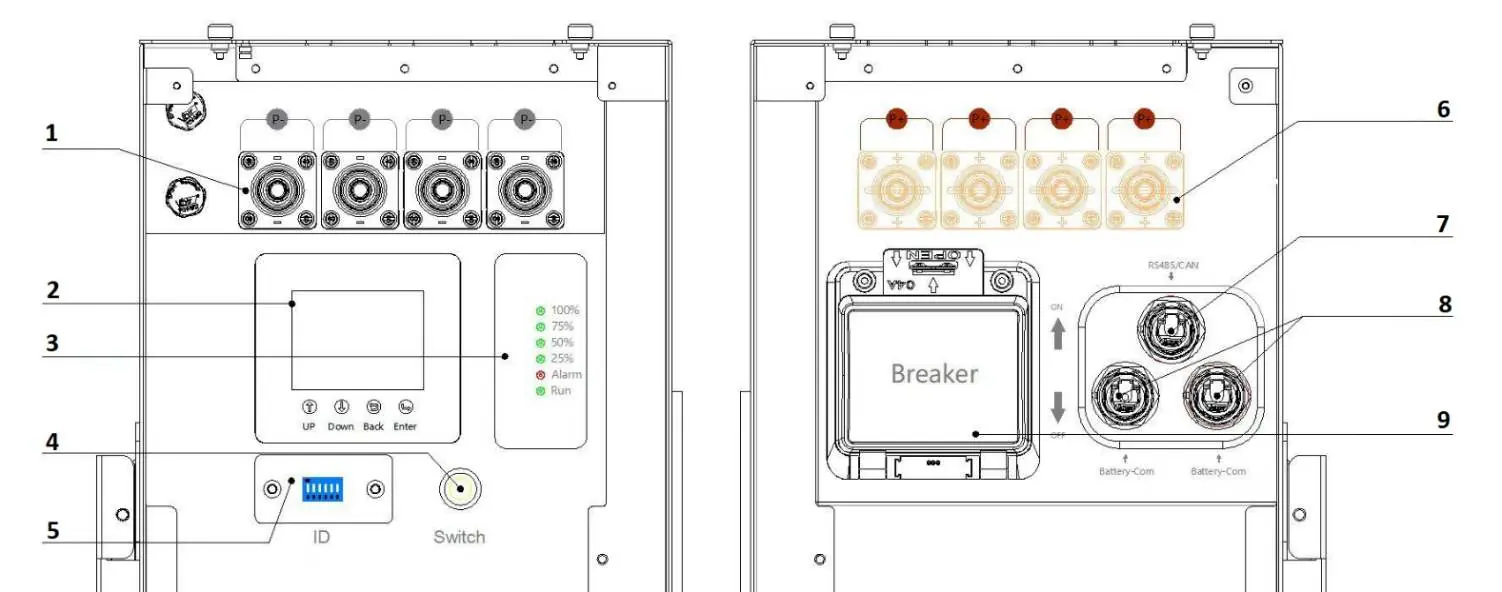

Schemat budowy akumulatora
Schemat budowy akumulatora

Instalacja i montaż

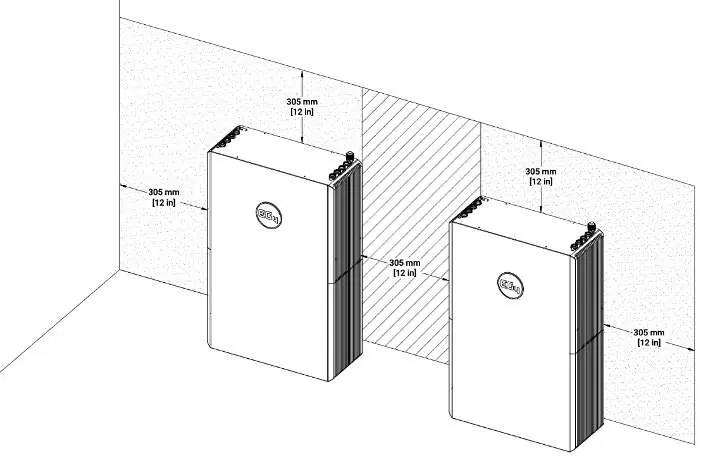

Akumulator można montować na ścianie lub na płaskim podłożu. Wymagane jest zachowanie co najmniej 12 cali (ok. 30 cm) wolnej przestrzeni z każdej strony urządzenia dla zapewnienia odpowiedniej wentylacji. Instrukcja zawiera szczegółowe schematy montażu dla różnych konfiguracji:

Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
  • Montaż bez skrzynki przyłączeniowej (conduit box).
  • Montaż ze skrzynką przyłączeniową (zalecane dla ochrony kabli).
  • Montaż z inwerterem EG4 18kPV.

Zawsze należy używać dołączonego wspornika montażowego i upewnić się, że urządzenie jest wypoziomowane i bezpiecznie przymocowane.

Podłączenia i komunikacja

Do łączenia akumulatorów równolegle należy używać dedykowanych kabli zasilających 2/0 AWG z konektorami typu Amphenol SurLok. Komunikacja między akumulatorami odbywa się poprzez porty "Battery-Comm". W przypadku łączenia wielu jednostek, należy ustawić unikalne adresy ID za pomocą przełączników DIP (DIP Switch) na każdym module, zaczynając od ID 1 dla akumulatora nadrzędnego (master).

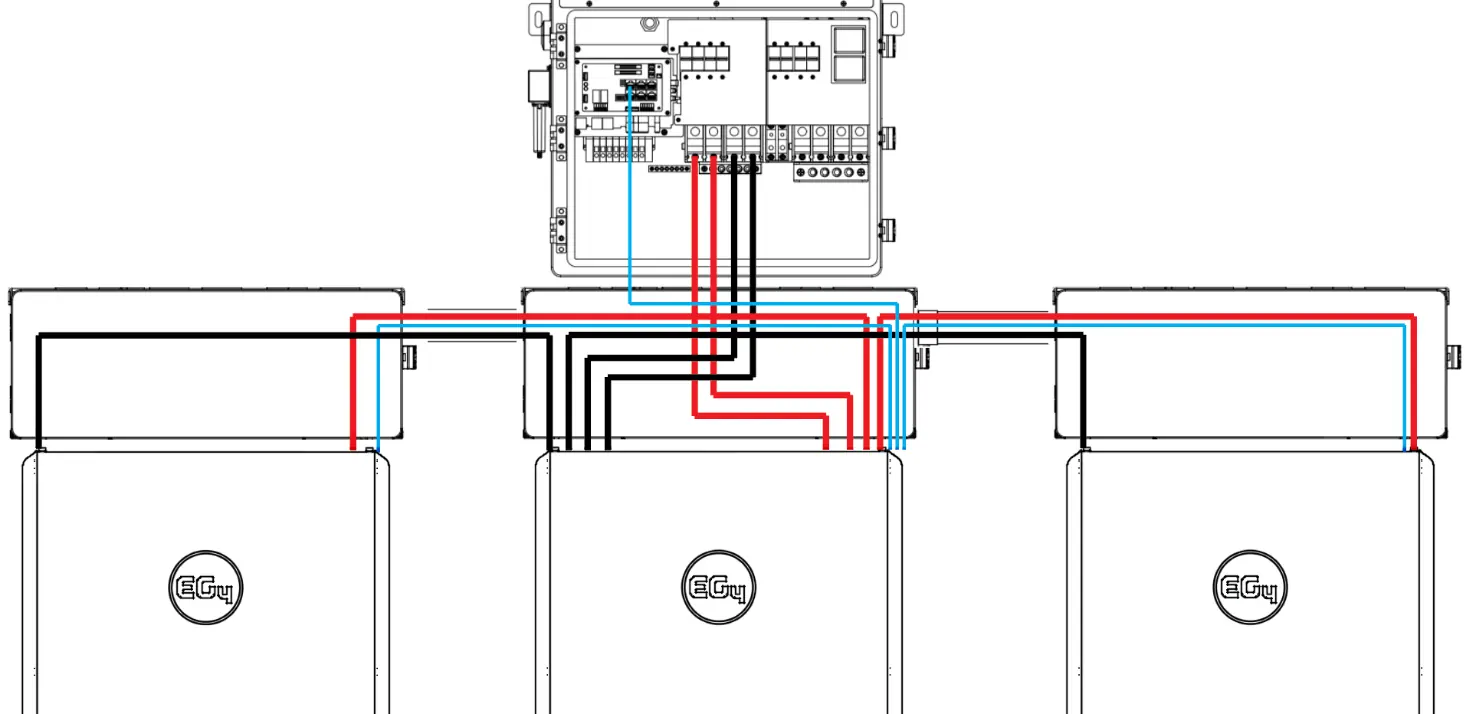

Schemat połączeń równoległych
Schemat połączeń równoległych

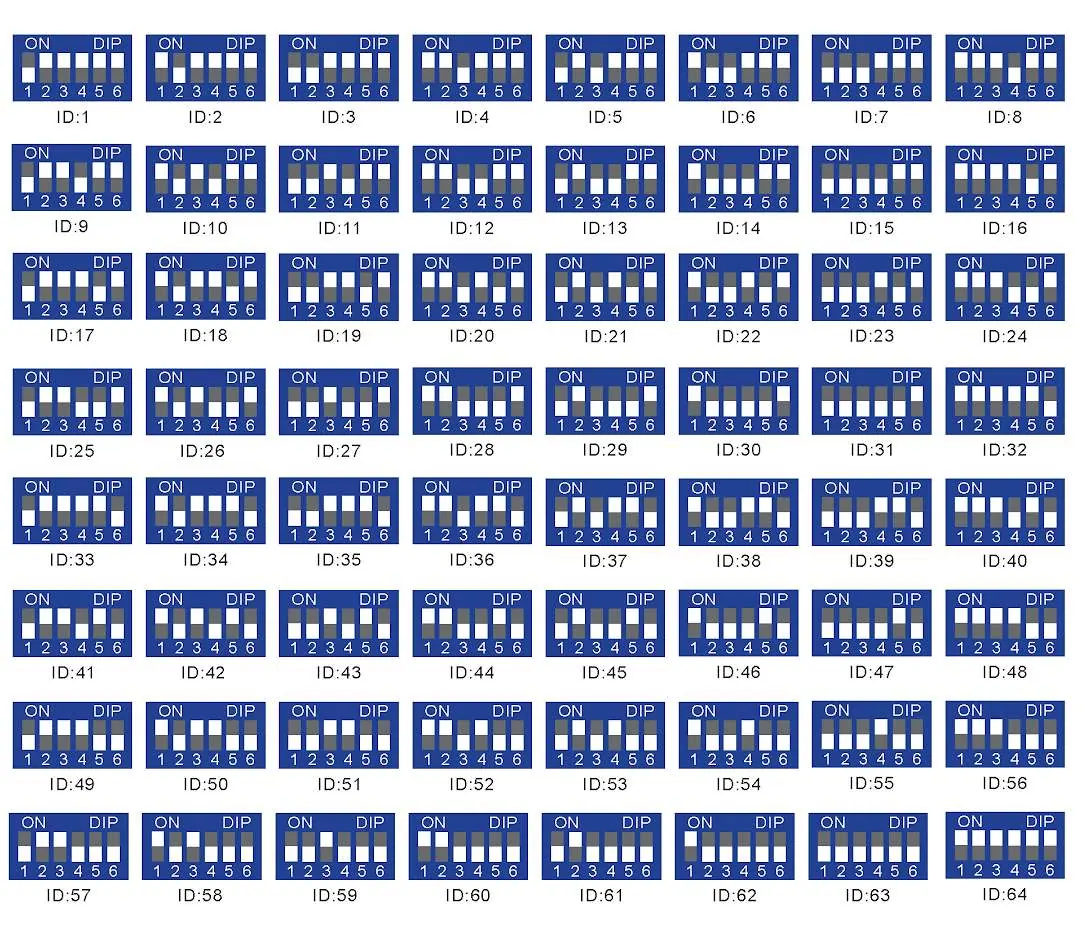

Tabela ustawień przełączników DIP
Tabela ustawień przełączników DIP

Obsługa i oprogramowanie

Akumulator wyposażony jest w ekran LCD dotykowy do podglądu parametrów pracy. Do zaawansowanej diagnostyki i analizy danych służy oprogramowanie "BMS Tools" na komputer PC. Połączenie z komputerem wymaga kabla USB-RS485 i tymczasowego ustawienia adresu ID na 64.

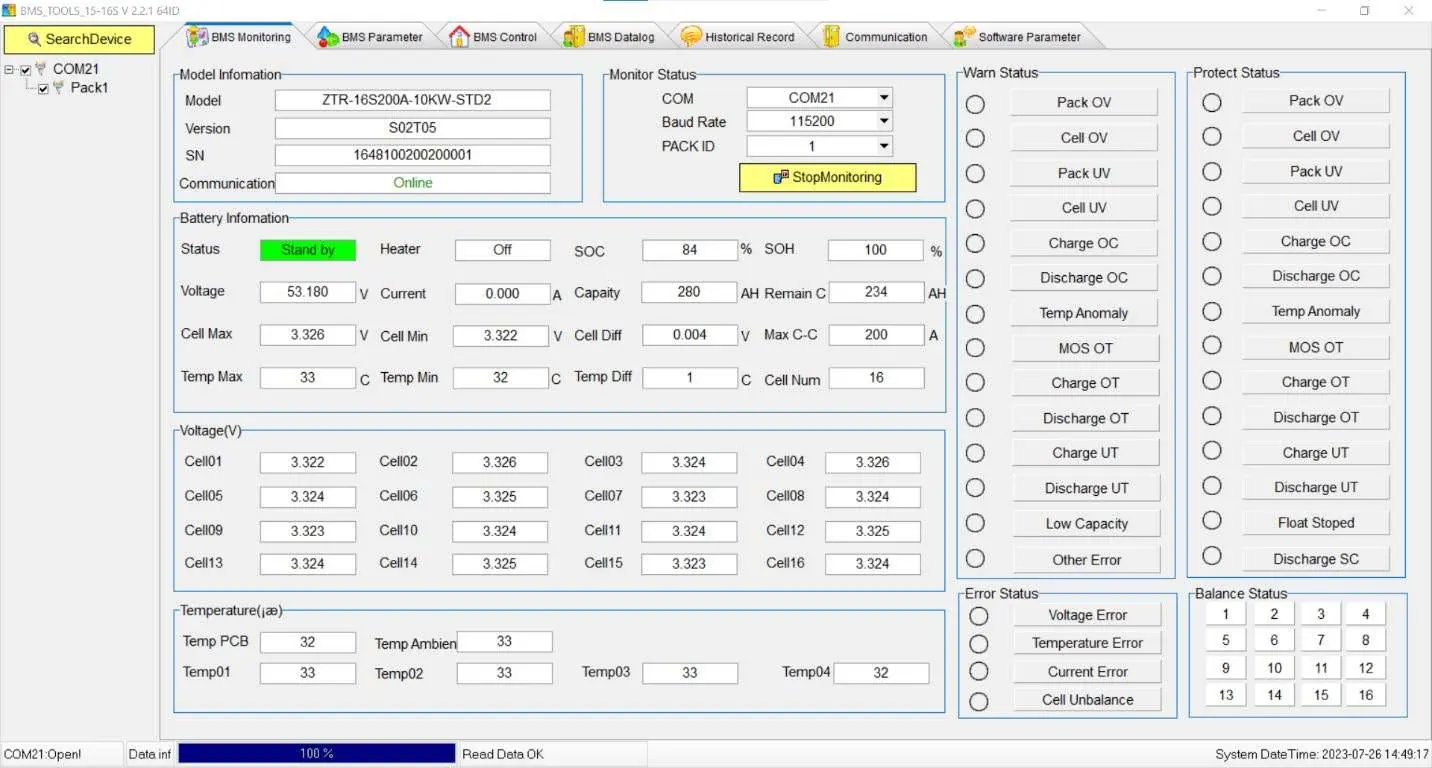

Interfejs oprogramowania BMS Tools
Interfejs oprogramowania BMS Tools

Rozwiązywanie problemów

W przypadku wystąpienia alarmu (dioda ALM), należy sprawdzić przyczynę za pomocą aplikacji lub oprogramowania BMS Tools. Typowe problemy obejmują błędy komunikacji z inwerterem (sprawdź ustawienia ID i kable), brak wyjścia DC (sprawdź wyłącznik) lub błędy temperatury (wymagane schłodzenie lub ogrzanie lokalizacji).

Bezpieczeństwo

Nigdy nie należy łączyć akumulatorów EG4 48V w szereg. Nie należy mieszać akumulatorów 280Ah z innymi typami baterii litowych. Wszelkie prace serwisowe muszą być wykonywane przez wykwalifikowany personel.

Praktyczna pomoc

Typowe problemy

Błąd komunikacji z inwerterem

Sprawdź połączenie portu komunikacyjnego oraz ustawienie adresu ID akumulatora. Wprowadź poprawny adres ID dla akumulatora nadrzędnego i zrestartuj zasilanie.

Brak wyjścia DC

Sprawdź wyłącznik akumulatora (breaker) lub naładuj akumulator, jeśli napięcie jest zbyt niskie.

Dioda ALM świeci się stale

Wykryto zwarcie. Odłącz kabel zasilający i sprawdź wszystkie przewody.

Niestabilne napięcie wyjściowe

System BMS nie działa poprawnie. Naciśnij przycisk resetowania i zrestartuj system.

Przed użyciem

  • Upewnij się, że wyłączniki akumulatora i BMS są w pozycji OFF przed instalacją.
  • Użyj woltomierza, aby potwierdzić brak napięcia na terminalach.
  • Zapewnij co najmniej 12 cali (30 cm) wolnej przestrzeni wokół akumulatora.
  • Ustaw unikalne adresy ID dla każdego akumulatora w banku.
  • Upewnij się, że używasz odpowiednich kabli zasilających 2/0 AWG.

Parametry w praktyce

Napięcie nominalne
51.2V
Maksymalny prąd ciągły
200A
Stopień ochrony
IP65 (odporność na warunki atmosferyczne)

Ilustracje i schematy

  • Schemat boczny (Side View): Pokazuje lokalizację terminali, ekranu LCD, przełączników i portów komunikacyjnych.
  • Schematy połączeń (Wiring Diagrams): Ilustrują sposób łączenia wielu akumulatorów z inwerterami przy użyciu szyn zbiorczych i kabli komunikacyjnych.

Zgodność modelu

  • Nie łączyć akumulatorów EG4 48V w szereg.
  • Nie mieszać akumulatorów 280Ah z innymi typami baterii litowych.
  • Wymagana konfiguracja master/slave przy łączeniu równoległym.
