Instrukcja obsługi wiertarko-wkrętarki Einhell TP-CD 18/70-C Li...
Szybki przewodnik obsługi wiertarko-wkrętarki akumulatorowej Einhell TP-CD 18/70-C Li BL. Dowiedz się, jak ładować akumulator, ustawiać moment obrotowy, zmieniać biegi i korzystać z systemu Anti-Kickback.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarka Einhell TP-CD 18/70-C Li BL służy do wkręcania/wykręcania śrub oraz wiercenia w drewnie, metalu i plastiku. str. 5, 13
Najważniejsze czynności
- Ładowanie akumulatora str. 7, 15
- Wymiana narzędzia str. 8, 16
Pierwsze uruchomienie
- Sprawdź, czy wiertło jest ostre i czy w ścianie nie ma ukrytych instalacji. str. 7, 14
Problemy i rozwiązania
Akumulator nie ładuje się
Sprawdź napięcie w gniazdku i styki ładowarki.
str. 10, 18Konserwacja i reset
- Czyść urządzenie regularnie wilgotną szmatką i mydłem. str. 9, 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V d.c. | Zasilanie silnika | str. 6, 14 |
Gdzie szukać w PDF
- Opis urządzenia str. 5, 13
- Dane techniczne str. 6, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

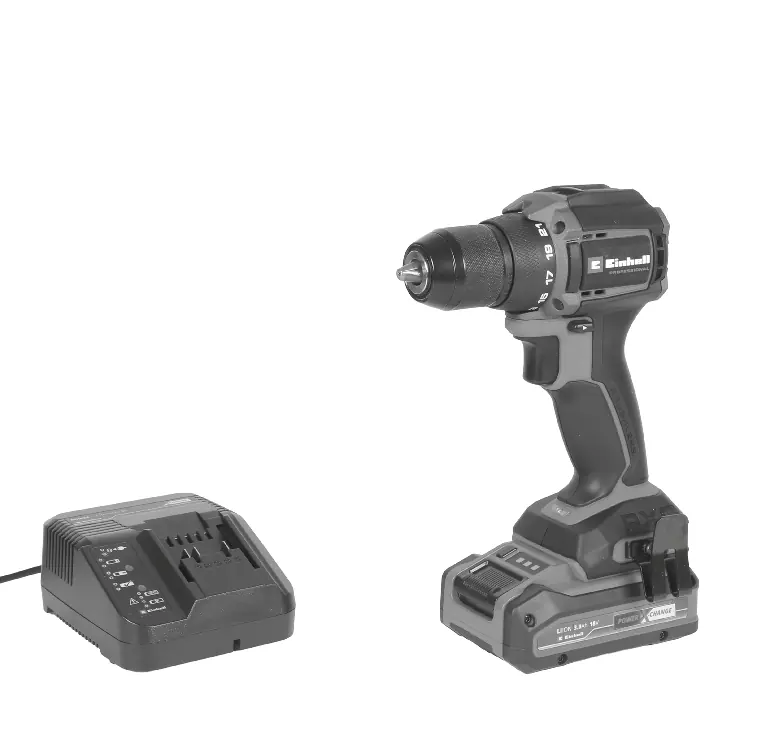

Wiertarko-wkrętarka Einhell TP-CD 18/70-C Li BL jest przeznaczona do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu i tworzywach sztucznych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa zawartymi w instrukcji.
Opis urządzenia
Urządzenie składa się z następujących elementów:
- Regulacja momentu obrotowego
- Wskaźnik poziomu naładowania akumulatora
- Przełącznik kierunku obrotów
- Włącznik/wyłącznik
- Przełącznik 1. i 2. biegu
- Szybkomocujący uchwyt wiertarski
- System Anti-Kickback (z przyciskiem i diodą LED)
Przygotowanie do pracy
Przed pierwszym użyciem należy naładować akumulator. W tym celu należy:
- Wyjąć akumulator z urządzenia, naciskając przycisk blokady.
- Sprawdzić, czy napięcie sieciowe zgadza się z danymi na tabliczce znamionowej ładowarki.
- Podłączyć ładowarkę do gniazdka i wsunąć akumulator na ładowarkę.
Obsługa
Ustawianie momentu obrotowego: Moment obrotowy dla danej wielkości śruby ustawia się za pomocą pierścienia nastawczego. Osiągnięcie momentu jest sygnalizowane przez odgłos grzechotania sprzęgła.
Wiercenie: Aby wiercić, należy ustawić pierścień w pozycji „Wiertło”. W tym trybie sprzęgło poślizgowe jest wyłączone.
Zmiana biegów: Przełącznik biegów pozwala na pracę z wyższą lub niższą prędkością obrotową. Zmianę biegów należy przeprowadzać tylko, gdy urządzenie nie pracuje.
System Anti-Kickback: System ten wykrywa nagłe zablokowanie urządzenia i automatycznie je wyłącza, zwiększając bezpieczeństwo użytkownika. Stan systemu sygnalizuje zielona dioda LED.
Czyszczenie i konserwacja
Urządzenie należy czyścić regularnie po każdym użyciu. Należy dbać o czystość otworów wentylacyjnych i obudowy silnika. Do czyszczenia używać wilgotnej szmatki z odrobiną mydła. Nie używać agresywnych środków czyszczących ani rozpuszczalników.
Rozwiązywanie problemów
W przypadku problemów z ładowaniem należy sprawdzić stan diod LED na ładowarce zgodnie z tabelą w instrukcji. W razie awarii akumulatora lub ładowarki, należy skontaktować się z serwisem Einhell.
Informacje o producencie
Einhell
Praktyczna pomoc
Typowe problemy
Akumulator nie ładuje się
Sprawdź, czy w gniazdku jest napięcie oraz czy styki ładowarki są czyste i sprawne.
System Anti-Kickback wyłącza urządzenie
System wykrył nagłe zablokowanie. Sprawdź, czy wiertło nie utknęło w materiale.
Przed użyciem
- Sprawdź, czy wiertło jest ostre i sprawne.
- Sprawdź, czy w ścianie nie ma ukrytych przewodów elektrycznych lub rur.
- Upewnij się, że akumulator jest naładowany.
- Ustaw odpowiedni moment obrotowy dla danej śruby.
Ilustracje i schematy
- Rysunek 1: Opis elementów urządzenia.
- Rysunek 2-3: Ładowanie akumulatora.
- Rysunek 4: Ustawienie momentu obrotowego i zmiana biegów.
- Rysunek 5: Przełącznik kierunku obrotów.
- Rysunek 6: Wskaźnik naładowania akumulatora.
Zgodność modelu
- Urządzenie wymaga akumulatora Einhell Power X-Change.
