Instrukcja obsługi wiertarko-wkrętarki udarowej Einhell TP-CD 18/70-C Li-i BL
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki udarowej Einhell TP-CD 18/70-C Li-i BL. Dowiedz się, jak ładować akumulator, ustawiać moment obrotowy, zmieniać narzędzia i korzystać z systemu Anti-Kickback.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarka udarowa Einhell TP-CD 18/70-C Li-i BL służy do wkręcania i wykręcania śrub, wiercenia w drewnie, metalu i plastiku oraz wiercenia udarowego w kamieniu. str. 5, 13, 20, 28
Najważniejsze czynności
- Ustawianie momentu obrotowego str. 7, 15, 22, 30
- Wymiana narzędzia str. 8, 16, 23, 31
Pierwsze uruchomienie
- Naładuj akumulator, sprawdź napięcie sieciowe i upewnij się, że wiertło/bit jest dobrze zamocowane. str. 7, 15, 22, 30
Problemy i rozwiązania
Akumulator nie ładuje się
Sprawdź napięcie w gniazdku i styki ładowarki.
str. 7, 15, 22, 30Konserwacja i reset
- Regularnie czyść urządzenie wilgotną szmatką z mydłem. Wewnątrz nie ma części wymagających konserwacji. str. 9, 16, 24, 32
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V d.c. | Zasilanie silnika | str. 6, 14, 21, 29 |
Gdzie szukać w PDF
- Opis urządzenia str. 2
- Wymiana narzędzia str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka udarowa Einhell TP-CD 18/70-C Li-i BL to wydajne narzędzie akumulatorowe przeznaczone do wkręcania i wykręcania śrub, wiercenia w drewnie, metalu i plastiku oraz wiercenia udarowego w kamieniu. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością noszenia ochrony słuchu, maski przeciwpyłowej i okularów ochronnych.

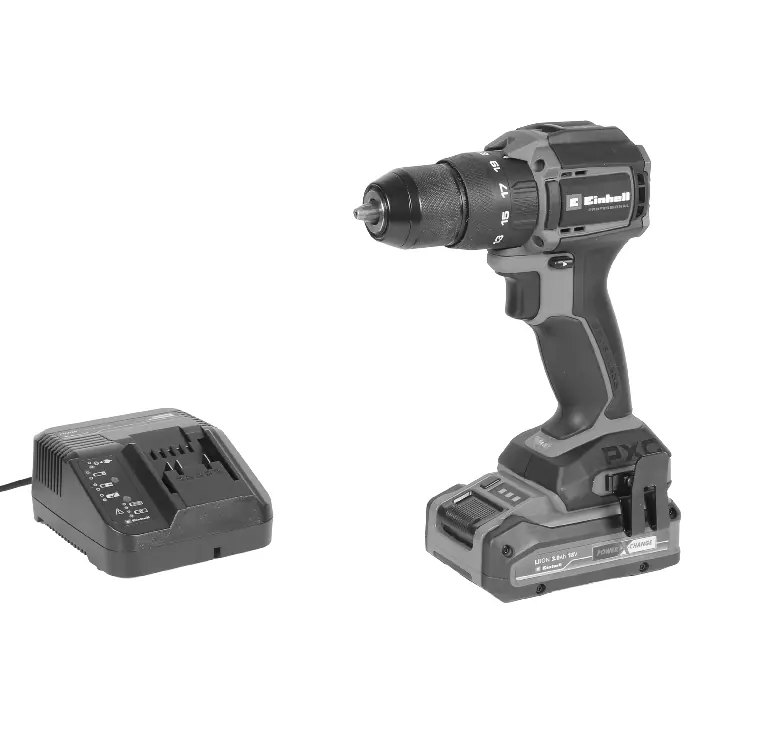

Opis urządzenia
- 1. Regulacja momentu obrotowego
- 2. Wskaźnik poziomu naładowania akumulatora
- 3. Przełącznik kierunku obrotów
- 4. Włącznik/wyłącznik
- 5. Akumulator (nie wchodzi w skład zestawu)
- 6. Ładowarka (nie wchodzi w skład zestawu)
- 7. Przełącznik 1. bieg – 2. bieg
- 8. Przycisk blokady
- 9. Szybkomocujący uchwyt wiertarski
- 10. Dioda LED
- 11. Przycisk systemu Anti-Kickback
- 12. Dioda LED stanu systemu Anti-Kickback
- 13. Przełącznik wkręcanie/wiercenie/wiercenie udarowe
Pierwsze uruchomienie i ładowanie
Akumulator należy ładować w odpowiedniej ładowarce. Stan naładowania można sprawdzić za pomocą wskaźnika (2). Jeśli akumulator nie ładuje się, sprawdź napięcie w gniazdku oraz styki ładowarki. W przypadku błędów (np. migające diody), zapoznaj się z tabelą w sekcji 10 instrukcji.
Obsługa
Ustawianie momentu obrotowego: Moment obrotowy ustawia się za pomocą pierścienia nastawczego (1). Zmianę ustawień należy przeprowadzać tylko przy wyłączonym urządzeniu.
Wybór trybu pracy: Przełącznik (13) pozwala wybrać tryb: wkręcanie, wiercenie lub wiercenie udarowe. Zmianę trybu należy przeprowadzać tylko przy wyłączonym urządzeniu.
System Anti-Kickback: Urządzenie posiada system Anti-Kickback, który wyłącza narzędzie w przypadku nagłego zablokowania. Jeśli system zadziała, dioda LED (12) zacznie migać. Można go tymczasowo wyłączyć przyciskiem (11).
Konserwacja i czyszczenie
Regularnie czyść urządzenie z pyłu i zanieczyszczeń za pomocą wilgotnej szmatki i odrobiny mydła. Nie używaj agresywnych środków czyszczących. Wewnątrz urządzenia nie ma części wymagających konserwacji.
Informacje o producencie
Einhell
Praktyczna pomoc
Typowe problemy
Akumulator nie ładuje się
Sprawdź, czy w gniazdku jest napięcie oraz czy styki ładowarki są czyste i prawidłowo połączone.
Urządzenie wyłącza się podczas pracy
System Anti-Kickback mógł zareagować na nagłe zablokowanie. Sprawdź, czy dioda LED (12) miga.
Przed użyciem
- Sprawdź, czy używasz ostrych wierteł i odpowiednich bitów.
- Sprawdź, czy w ścianie nie ma ukrytych przewodów elektrycznych, gazowych lub wodnych.
- Upewnij się, że akumulator jest naładowany.
- Ustaw odpowiedni tryb pracy (wkręcanie/wiercenie/udar).
Parametry w praktyce
- Prędkość obrotowa
- 0-450 / 0-2000 min-1 - regulowana płynnie włącznikiem.
- Ustawienia momentu
- 21+1+1 - precyzyjna regulacja siły dokręcania.
Ilustracje i schematy
- Rysunek 1: Przegląd elementów urządzenia.
- Rysunek 7: Wymiana narzędzia w szybkomocującym uchwycie.
- Rysunek 8: System Anti-Kickback.
Zgodność modelu
- Urządzenie wymaga akumulatora i ładowarki z serii Power X-Change (nie są dołączone do zestawu).
