Instrukcja obsługi młotowiertarki akumulatorowej HiKOKI DH 18DPA

Kompletny przewodnik użytkownika dla młotowiertarki akumulatorowej HiKOKI DH 18DPA. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, ładować akumulator, wymieniać wiertła oraz korzystać z funkcji Auto Stop i kontroli siły reakcji (RFC).

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Młotowiertarka HiKOKI DH 18DPA to narzędzie akumulatorowe przeznaczone do wiercenia w betonie, metalu i drewnie. Posiada funkcje wiercenia z udarem oraz wiercenia bez udaru, a także systemy ochrony przed przeciążeniem (RFC) i funkcję Auto Stop. str. 1, 19

Najważniejsze czynności

  • Montaż wiertła str. 14, 45
  • Ładowanie akumulatora str. 11, 42

Pierwsze uruchomienie

  • Naładuj akumulator, zamontuj go w narzędziu, zamontuj uchwyt boczny i wiertło, a następnie wybierz tryb pracy przełącznikiem. str. 11, 14, 19

Problemy i rozwiązania

Narzędzie nie działa

Sprawdź naładowanie akumulatora i jego poprawne osadzenie.

str. 27, 58

Konserwacja i reset

  • Czyść styki akumulatora i narzędzia z pyłu betonowego. W razie potrzeby wymień smar w serwisie. str. 25, 56

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 18V Napięcie zasilania str. 10, 41

Gdzie szukać w PDF

  • Spis treści str. 2, 32
  • Specyfikacje str. 10, 41
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat części młotowiertarki Strona 9 Montaż akumulatora Strona 11 Montaż uchwytu bocznego Strona 14 Montaż wiertła Strona 14 Przełącznik trybu pracy Strona 15 Wskaźnik naładowania akumulatora Strona 17

Najważniejsze informacje z instrukcji

Młotowiertarka akumulatorowa HiKOKI DH 18DPA to profesjonalne narzędzie przeznaczone do wiercenia w betonie, metalu i drewnie. Urządzenie wyposażone jest w zaawansowane funkcje bezpieczeństwa, takie jak kontrola siły reakcji (RFC) oraz funkcja Auto Stop, która ułatwia powtarzalne wiercenie. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa dotyczącymi narzędzi akumulatorowych.

Opis urządzenia

Główne elementy narzędzia obejmują:

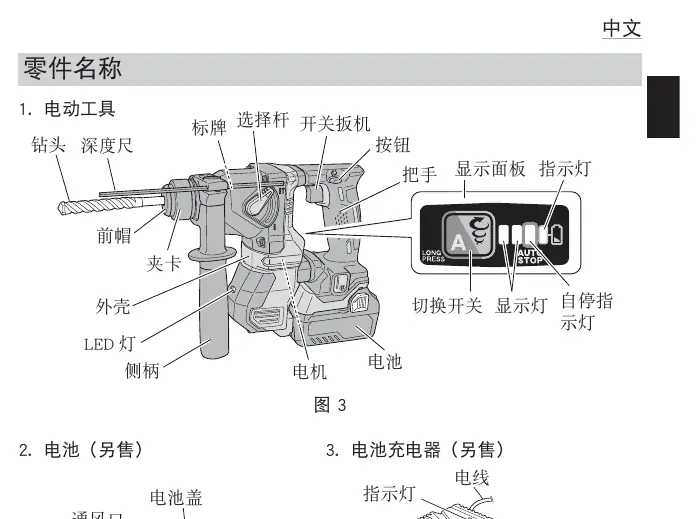

Schemat części młotowiertarki
Schemat części młotowiertarki
  • Przełącznik trybu pracy (wiercenie z udarem / wiercenie bez udaru)
  • Włącznik spustowy
  • Uchwyt boczny z ogranicznikiem głębokości
  • Panel sterowania z diodami LED (wskaźnik trybu, Auto Stop, RFC)
  • Miejsce na akumulator

Przygotowanie do pracy

Przed rozpoczęciem użytkowania należy:

Montaż akumulatora
Montaż akumulatora
Montaż uchwytu bocznego
Montaż uchwytu bocznego
Montaż wiertła
Montaż wiertła
  1. Zamontować uchwyt boczny, dostosowując go do wygodnej pozycji.
  2. Włożyć naładowany akumulator do narzędzia, aż usłyszysz kliknięcie.
  3. Zamontować odpowiednie wiertło (SDS-plus), smarując wcześniej jego chwyt.
  4. Sprawdzić kierunek obrotów za pomocą przycisku zmiany kierunku.

Obsługa

Wiercenie z udarem: Ustaw przełącznik w pozycji wiercenia z udarem. Podczas pracy nie wywieraj nadmiernego nacisku; pozwól narzędziu pracować własnym tempem.

Przełącznik trybu pracy
Przełącznik trybu pracy
Wskaźnik naładowania akumulatora
Wskaźnik naładowania akumulatora

Wiercenie bez udaru: Ustaw przełącznik w pozycji wiercenia bez udaru. Używaj odpowiednich adapterów do wierteł z chwytem cylindrycznym.

Funkcja Auto Stop: Pozwala na zapamiętanie czasu wiercenia. Po włączeniu trybu pamięci, narzędzie automatycznie zatrzyma silnik po upływie zapamiętanego czasu przy kolejnych otworach.

Kontrola siły reakcji (RFC): W przypadku nagłego zablokowania wiertła, system RFC automatycznie zatrzyma silnik, aby zapobiec gwałtownemu szarpnięciu narzędzia.

Ładowanie akumulatora

Akumulator należy ładować w temperaturze od 0°C do 40°C. Wskaźnik na ładowarce informuje o stanie procesu:

  • Ciągłe światło czerwone: Ładowanie w toku.
  • Miganie czerwone: Ładowanie zakończone lub oczekiwanie na schłodzenie.
  • Szybkie miganie: Błąd ładowania lub przegrzanie.

Konserwacja i przeglądy

Regularnie czyść narzędzie z pyłu, szczególnie w okolicach styków akumulatora. Używaj tylko oryginalnych części zamiennych HiKOKI. W przypadku wycieku smaru lub zużycia szczotek, skontaktuj się z autoryzowanym serwisem.

Rozwiązywanie problemów

Jeśli narzędzie nie działa, sprawdź:

  • Czy akumulator jest naładowany i poprawnie osadzony.
  • Czy styki nie są zanieczyszczone pyłem betonowym.
  • Czy nie zadziałało zabezpieczenie termiczne (pozwól narzędziu ostygnąć).
  • Czy nie zadziałał system RFC (zwolnij włącznik i usuń przyczynę zablokowania).

Praktyczna pomoc

Typowe problemy

Narzędzie nie uruchamia się

Sprawdź naładowanie akumulatora i upewnij się, że jest poprawnie zamontowany w gnieździe.

Narzędzie nagle się zatrzymuje

Możliwe przeciążenie lub aktywacja systemu RFC. Zwolnij włącznik, usuń przyczynę zablokowania i spróbuj ponownie.

Wiertło wypada lub nie daje się zamontować

Upewnij się, że używasz wierteł z chwytem SDS-plus i są one czyste.

Przed użyciem

  • Sprawdź, czy przełącznik jest w pozycji OFF przed włożeniem akumulatora.
  • Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.
  • Sprawdź, czy wiertło jest czyste i nasmarowane.
  • Upewnij się, że akumulator jest naładowany.
  • Sprawdź, czy uchwyt boczny jest mocno dokręcony.

Parametry w praktyce

Prędkość bez obciążenia
0-1080/min
Częstotliwość udaru
0-5500/min

Ilustracje i schematy

  • Fig 3: Schemat części młotowiertarki.
  • Fig 6: Montaż i demontaż akumulatora.
  • Fig 8: Montaż uchwytu bocznego.
  • Fig 9-10: Montaż i demontaż wiertła SDS-plus.

Zgodność modelu

  • Kompatybilne z akumulatorami HiKOKI Multi Volt lub serii BSL18.
  • Używaj tylko oryginalnych akcesoriów HiKOKI.
