Instrukcja obsługi wiertarko-wkrętarki akumulatorowej HiKOKI DS 18DBL2 / DV 18DBL2
Kompletny przewodnik użytkownika dla wiertarko-wkrętarek akumulatorowych HiKOKI DS 18DBL2 oraz DV 18DBL2. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, ładować akumulator, zmieniać tryby pracy, ustawiać moment obrotowy oraz...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- HiKOKI DS 18DBL2 i DV 18DBL2 to akumulatorowe wiertarko-wkrętarki 18V. Model DS służy do wiercenia i wkręcania, a model DV posiada dodatkowo funkcję udaru do wiercenia w cegle i betonie. str. 1, 30
Najważniejsze czynności
- Montaż wiertła str. 12, 34
- Wybór prędkości str. 14, 36
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 10, 32
Problemy i rozwiązania
Narzędzie nie działa
Sprawdź naładowanie akumulatora i poprawne osadzenie w narzędziu.
str. 22, 44Konserwacja i reset
- Regularnie czyść narzędzie i sprawdzaj dokręcenie śrub. str. 20, 42
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 8, 30 |
| Prędkość obrotowa (LOW) | 0-500 /min | Prędkość bez obciążenia | str. 8, 30 |
| Prędkość obrotowa (HIGH) | 0-2100 /min | Prędkość bez obciążenia | str. 8, 30 |
Gdzie szukać w PDF
- Dane techniczne str. 8, 30
- Rozwiązywanie problemów str. 22, 44
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarek akumulatorowych HiKOKI DS 18DBL2 oraz DV 18DBL2. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń. Kluczowe funkcje obejmują regulację momentu obrotowego, zmianę prędkości (LOW/HIGH) oraz system kontroli siły reakcji (RFC) w modelu DV 18DBL2.
Opis urządzenia
Urządzenie jest bezprzewodowym narzędziem zasilanym akumulatorem litowo-jonowym 18V. Model DS 18DBL2 służy do wiercenia i wkręcania, natomiast model DV 18DBL2 posiada dodatkowo funkcję wiercenia udarowego w cegle i betonie.
Pierwsze uruchomienie i montaż
- Ładowanie akumulatora: Podłącz ładowarkę do gniazdka. Włóż akumulator do ładowarki. Czerwona kontrolka sygnalizuje stan ładowania. Po zakończeniu ładowania kontrolka zacznie migać.
- Montaż wiertła: Przekręć tuleję uchwytu w lewo (przeciwnie do ruchu wskazówek zegara), aby otworzyć szczęki. Włóż wiertło lub końcówkę wkrętakową, a następnie dokręć tuleję w prawo.
- Uchwyt boczny: W przypadku modelu DV 18DBL2 zaleca się używanie uchwytu bocznego dla lepszej kontroli. Należy go zamontować, zdejmując gumową zaślepkę i przykręcając uchwyt w odpowiednim otworze.
Obsługa i ustawienia
- Kierunek obrotów: Użyj przełącznika kierunku obrotów (R/L) nad spustem.
- Prędkość obrotowa: Przełącznik na górze obudowy pozwala wybrać tryb LOW (niska prędkość, wysoki moment) lub HIGH (wysoka prędkość). Zmiany należy dokonywać tylko przy wyłączonym silniku.
- Moment obrotowy: Pierścień sprzęgła posiada oznaczenia (1-22). Ustawienie "1" oznacza najmniejszy moment, a najwyższa liczba największy.
- Tryby pracy (DV 18DBL2): Pierścień pozwala przełączać między wkręcaniem (liczby), wierceniem (symbol wiertła) oraz wierceniem udarowym (symbol młotka).
Funkcje ochronne
Narzędzie wyposażone jest w systemy ochrony, w tym:
- RFC (Reactive Force Control): Wykrywa nagłe przeciążenie i zatrzymuje silnik, aby zapobiec skręceniu nadgarstka operatora.
- Wskaźnik naładowania: Pozwala sprawdzić stan baterii po naciśnięciu spustu.
- LED: Oświetla miejsce pracy i sygnalizuje kody błędów (np. przegrzanie, przeciążenie).
Konserwacja
Regularnie sprawdzaj dokręcenie śrub montażowych. Czyść obudowę suchą szmatką lub szmatką z wodą z mydłem. Nie używaj rozpuszczalników, benzyny ani środków chemicznych, które mogą uszkodzić plastikowe elementy.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie osadzony w narzędziu (powinieneś usłyszeć kliknięcie).
Narzędzie nagle się zatrzymuje
Może to być efekt przeciążenia lub aktywacji systemu RFC (zabezpieczenie przed odrzutem). Zwolnij spust, usuń przyczynę przeciążenia i spróbuj ponownie.
Wiertło wypada lub nie daje się zamocować
Upewnij się, że używasz wiertła o średnicy chwytu w zakresie 1.5-13 mm. Jeśli uchwyt jest zużyty, skontaktuj się z serwisem.
Przed użyciem
- Sprawdź poziom naładowania akumulatora.
- Upewnij się, że wiertło jest poprawnie zamocowane w uchwycie.
- Sprawdź, czy przełącznik kierunku obrotów jest wciśnięty do końca.
- Upewnij się, że ustawienie sprzęgła jest odpowiednie dla wykonywanej pracy.
- W przypadku wiercenia udarowego upewnij się, że uchwyt boczny jest zamontowany.
Ilustracje i schematy
- Rysunek 6: Instrukcja montażu i demontażu wiertła w uchwycie bezkluczykowym.

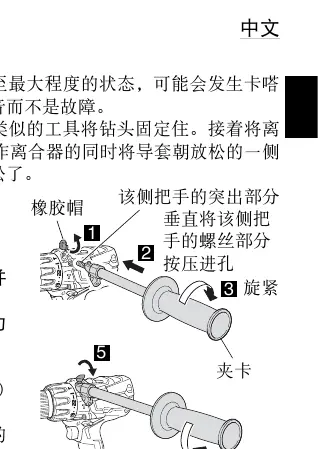

- Rysunek 7-a: Montaż uchwytu bocznego.
- Rysunek 11/13: Ustawianie pierścienia sprzęgła i trybów pracy.
- Rysunek 15: Sprawdzanie poziomu naładowania akumulatora.
- Rysunek 19: Wyjaśnienie działania systemu RFC.
Zgodność modelu
- Używaj tylko oryginalnych akumulatorów HiKOKI.
- Model DV 18DBL2 posiada funkcję udaru, model DS 18DBL2 nie.
