Instrukcja obsługi młotowiertarki akumulatorowej HiKOKI DH 1826DA / DH 1826DC

Pobierz lub sprawdź instrukcję obsługi młotowiertarki akumulatorowej HiKOKI DH 1826DA / DH 1826DC. Dowiedz się, jak bezpiecznie używać urządzenia, ładować akumulator, zmieniać tryby pracy oraz rozwiązywać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Młotowiertarka HiKOKI DH 1826DA/DC to akumulatorowe narzędzie 18V przeznaczone do wiercenia w betonie, metalu i drewnie oraz do lekkiego kucia. Posiada system RFC chroniący przed szarpnięciami oraz funkcję Auto Stop. str. 1, 10, 11

Najważniejsze czynności

  • Ładowanie akumulatora str. 3, 11
  • Wybór trybu pracy str. 4, 13
  • Montaż wiertła str. 4

Pierwsze uruchomienie

  • Naładuj akumulator przed pierwszym użyciem. str. 11, 12
  • Zamontuj uchwyt boczny. str. 3

Problemy i rozwiązania

Narzędzie nagle zatrzymuje się (RFC)

Zwolnij spust, usuń przyczynę przeciążenia (np. zablokowane wiertło), a następnie kontynuuj pracę.

str. 13, 14
Przegrzanie akumulatora

Pozwól akumulatorowi ostygnąć przed dalszą pracą.

str. 9, 15

Konserwacja i reset

  • Czyszczenie komory akumulatora str. 6, 14

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 18 V Napięcie zasilania str. 16
Prędkość obrotowa 0-950 /min Prędkość bez obciążenia str. 16
Częstotliwość udaru 0-4300 /min Pełne obciążenie str. 16

Gdzie szukać w PDF

  • Schemat części str. 2
  • Instrukcja obsługi str. 3, 4, 5, 6
  • Specyfikacja techniczna str. 16
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy młotowiertarki Strona 2 Ładowanie akumulatora Strona 3 Wybór trybu pracy Strona 4 Działanie funkcji RFC Strona 13

Najważniejsze informacje z instrukcji

Młotowiertarka akumulatorowa HiKOKI DH 1826DA / DH 1826DC to profesjonalne narzędzie przeznaczone do wiercenia, wiercenia z udarem oraz kucia. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony słuchu i maski przeciwpyłowej. Kluczowe funkcje obejmują system kontroli siły reakcji (RFC) oraz funkcję automatycznego zatrzymania (Auto Stop).

Opis urządzenia

Urządzenie wyposażone jest w przełącznik trybów pracy, spust włącznika, uchwyt boczny oraz wskaźnik LED. Wersja DH1826DC posiada dodatkowo wymienny uchwyt wiertarski. Szczegółowy schemat części znajduje się na stronie 2 instrukcji.

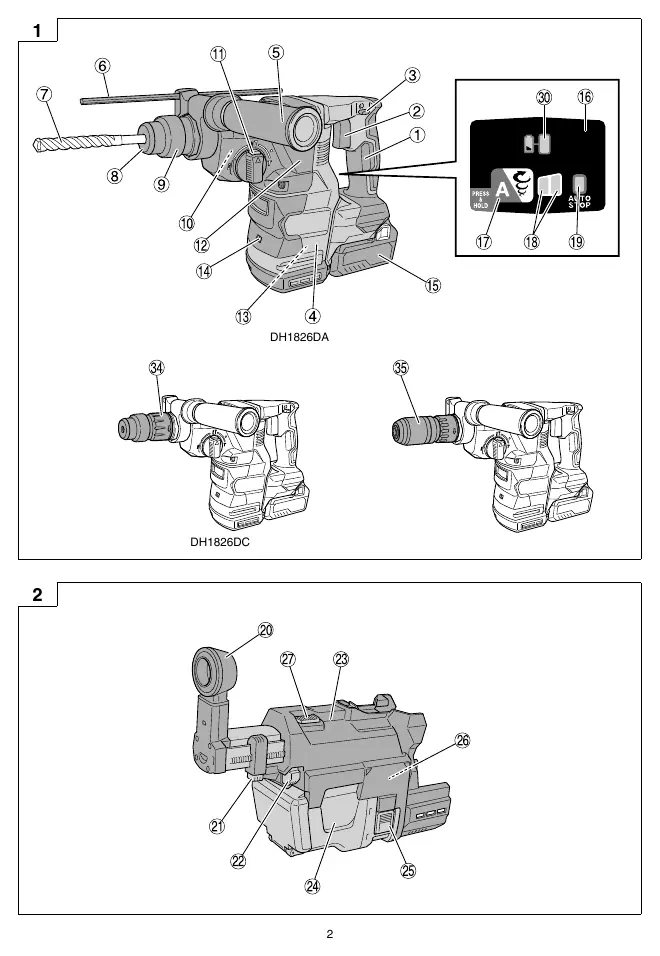

Schemat budowy młotowiertarki
Schemat budowy młotowiertarki

Ładowanie akumulatora

Przed pierwszym użyciem lub po dłuższym okresie nieużywania, akumulator może wymagać kilkukrotnego naładowania. Ładowanie odbywa się za pomocą dedykowanej ładowarki (np. UC18YFSL). Wskaźnik na ładowarce informuje o stanie procesu: miganie oznacza gotowość lub zakończenie ładowania, światło ciągłe oznacza ładowanie, a szybkie miganie (flicker) sygnalizuje błąd.

Ładowanie akumulatora
Ładowanie akumulatora

Obsługa i tryby pracy

Przełącznik trybów pozwala na wybór między trzema funkcjami:

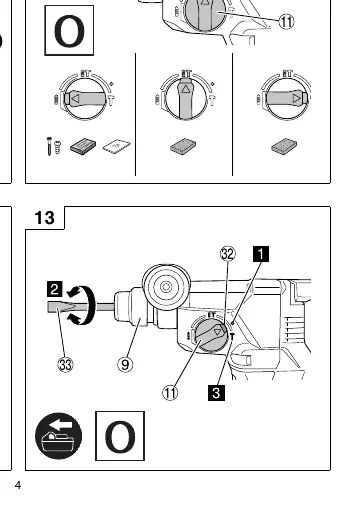

Wybór trybu pracy
Wybór trybu pracy
Działanie funkcji RFC
Działanie funkcji RFC
  • Wiercenie z udarem: Do wiercenia w betonie i płytkach.
  • Wiercenie: Do wiercenia w metalu lub drewnie (wymaga opcjonalnego uchwytu).
  • Kucie: Do lekkiego dłutowania betonu i wycinania rowków.

Funkcja RFC (Reactive Force Control): System ten redukuje szarpnięcia narzędzia w przypadku nagłego zablokowania wiertła. Jeśli funkcja zostanie aktywowana, silnik zatrzyma się, a lampka kontrolna będzie migać. Należy wtedy zwolnić spust i usunąć przyczynę zablokowania.

Konserwacja

Regularnie czyść otwory wentylacyjne i komorę akumulatora z pyłu betonowego za pomocą sprężonego powietrza lub suchej szmatki. Nie używaj rozpuszczalników chemicznych. Przechowuj narzędzie w miejscu o temperaturze poniżej 40°C, poza zasięgiem dzieci.

Praktyczna pomoc

Typowe problemy

Narzędzie nagle przestało działać

Możliwe przeciążenie (aktywacja RFC) lub przegrzanie akumulatora. Zwolnij spust, usuń przyczynę zablokowania lub pozwól akumulatorowi ostygnąć.

Akumulator nie ładuje się

Sprawdź, czy w złączu ładowarki nie ma ciał obcych. Upewnij się, że akumulator jest poprawnie włożony.

Wiertło wypada lub nie daje się zamocować

Upewnij się, że używasz wierteł typu SDS-plus o odpowiedniej średnicy i że uchwyt jest poprawnie zablokowany.

Przed użyciem

  • Sprawdź, czy akumulator jest naładowany.
  • Upewnij się, że wiertło jest poprawnie zamocowane w uchwycie.
  • Sprawdź, czy przełącznik trybów jest ustawiony na odpowiednią funkcję.
  • Upewnij się, że uchwyt boczny jest mocno dokręcony.
  • Załóż środki ochrony osobistej (okulary, maska przeciwpyłowa, ochrona słuchu).

Parametry w praktyce

Prędkość obrotowa (n0)
0-950 obr./min - prędkość bez obciążenia.
Częstotliwość udaru (Bpm)
0-4300 uderzeń na minutę przy pełnym obciążeniu.

Ilustracje i schematy

  • Strona 2: Schemat budowy urządzenia z numeracją części.
  • Strona 3: Instrukcja ładowania akumulatora i montażu uchwytu bocznego.
  • Strona 4: Instrukcja montażu wierteł i wyboru trybu pracy.
  • Strona 13: Schemat działania funkcji RFC.

Zgodność modelu

  • Kompatybilne z akumulatorami HiKOKI serii BSL18xx oraz Multi Volt.
  • Nie używać ze starymi akumulatorami serii BSL14xx.
  • Wymaga opcjonalnych akcesoriów do wiercenia w metalu/drewnie.
