Instrukcja obsługi szlifierki kątowej HiKOKI G 18SE4 i G 23SC4
Kompletny przewodnik użytkownika dla szlifierek kątowych HiKOKI G 18SE4 i G 23SC4. Zawiera instrukcje montażu, obsługi, konserwacji oraz ważne zasady bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierki kątowe HiKOKI G 18SE4 i G 23SC4 służą do szlifowania i cięcia metalu, betonu, kamienia i innych materiałów. Przed użyciem należy sprawdzić poprawność montażu tarczy i osłony. str. 5, 12, 18, 24
Najważniejsze czynności
- Wymiana szczotek węglowych str. 6, 13, 18, 24
Problemy i rozwiązania
Nadmierne wibracje
Sprawdź poprawność montażu tarczy i jej stan techniczny.
str. 6, 13, 18, 24Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 2400 W | Pobór mocy | str. 138 |
Gdzie szukać w PDF
- Instrukcja obsługi str. 1, 70, 74
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy szlifierek kątowych HiKOKI modeli G 18SE4 oraz G 23SC4. Przed przystąpieniem do pracy należy dokładnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń ciała. Urządzenie jest przeznaczone do szlifowania i cięcia metalu, betonu, kamienia, cegły, marmuru i podobnych materiałów.
Opis urządzenia i elementy zestawu
Szlifierka kątowa składa się z jednostki głównej oraz akcesoriów standardowych, w skład których wchodzą:
- Klucz
- Boczna rękojeść
- Klucz sześciokątny
Montaż i obsługa
Przed rozpoczęciem pracy należy upewnić się, że wszystkie elementy są poprawnie zamontowane:
- Montaż osłony tarczy: Należy zamontować i wyregulować osłonę tarczy zgodnie z rysunkiem 1.
- Montaż rękojeści bocznej: Rękojeść należy pewnie zamocować zgodnie z rysunkiem 2.
- Montaż tarcz: Instrukcje montażu tarczy z obniżonym środkiem, tarczy tnącej oraz tarczy diamentowej znajdują się na rysunkach 3, 4 i 5.
- Obsługa wyłącznika: Sposób obsługi wyłącznika przedstawiono na rysunku 6.
Konserwacja i przegląd
Regularna konserwacja jest kluczowa dla bezpieczeństwa i żywotności urządzenia:
- Kontrola tarczy: Należy regularnie sprawdzać, czy tarcza nie posiada pęknięć ani uszkodzeń powierzchni.
- Kontrola śrub: Wszystkie śruby montażowe powinny być regularnie sprawdzane pod kątem dokręcenia.
- Szczotki węglowe: Szczotki węglowe są częściami eksploatacyjnymi. Należy je wymieniać, gdy zużyją się do granicy zużycia. Instrukcja wymiany znajduje się na rysunku 8.
- Konserwacja silnika: Należy dbać o to, aby uzwojenie silnika nie zostało uszkodzone ani nie weszło w kontakt z olejem lub wodą.
Dane techniczne
Szczegółowe dane techniczne, w tym napięcie, moc, prędkość obrotowa oraz wymiary tarcz, znajdują się w tabeli na stronie 138 instrukcji.
Praktyczna pomoc
Typowe problemy
Urządzenie wibruje podczas pracy
Sprawdź, czy tarcza jest poprawnie zamontowana i czy nie jest uszkodzona.
Silnik nie uruchamia się
Sprawdź, czy wtyczka jest poprawnie podłączona do zasilania oraz czy szczotki węglowe nie są nadmiernie zużyte.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że tarcza jest odpowiedniego typu i nie posiada pęknięć.
- Sprawdź, czy osłona tarczy jest poprawnie zamontowana.
- Upewnij się, że przycisk blokady jest zwolniony przed włączeniem.
- Załóż okulary ochronne i inne środki ochrony osobistej.
Ilustracje i schematy

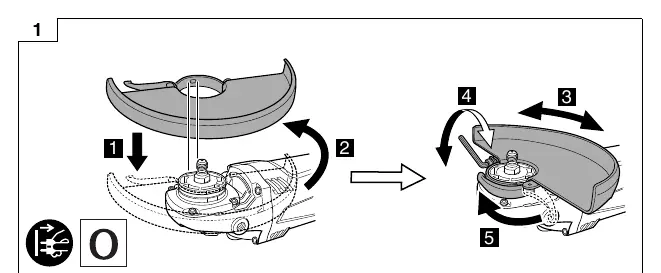

- Rysunek 1: Montaż i regulacja osłony tarczy
- Rysunek 3: Montaż tarczy z obniżonym środkiem

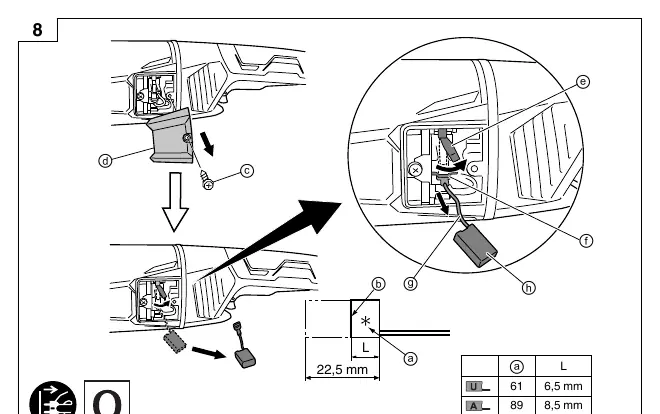

- Rysunek 8: Wymiana szczotek węglowych
Zgodność modelu
- Używaj tylko tarcz zalecanych dla tego modelu.
- Nie używaj tarcz przeznaczonych do większych szlifierek.
