Instrukcja obsługi latarki akumulatorowej HiKOKI UB 18DF
Poznaj funkcje i zasady bezpiecznego użytkowania latarki akumulatorowej HiKOKI UB 18DF. Instrukcja zawiera informacje o montażu baterii, obsłudze oświetlenia, specyfikację techniczną oraz wskazówki dotyczące przechowywania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Latarka HiKOKI UB 18DF jest zasilana akumulatorami Li-ion 14.4V lub 18V. Obsługuje dwa tryby jasności (High/Low) i posiada wskaźnik niskiego poziomu naładowania. str. 1
Najważniejsze czynności
- Wkładanie akumulatora: Wsuń akumulator w kierunku A do kliknięcia. str. 1
- Wyjmowanie akumulatora: Pociągnij w kierunku B, trzymając zatrzask. str. 1
Pierwsze uruchomienie
- Włóż naładowany akumulator, a następnie użyj przełącznika, aby wybrać tryb jasności (High/Low). str. 1
Problemy i rozwiązania
Lampka powiadomienia o wymianie baterii miga
Niski poziom naładowania akumulatora. Wymień lub naładuj akumulator.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 14.4 V / 18 V | Obsługiwane napięcia akumulatorów | str. 1 |
| Waga | 0.4 kg | Waga bez akumulatora | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi i specyfikacja str. 1, 2
Spis treści
Najważniejsze informacje z instrukcji
Latarka akumulatorowa HiKOKI UB 18DF to przenośne źródło światła zasilane akumulatorami litowo-jonowymi 14.4V lub 18V. Urządzenie posiada dwa tryby jasności oraz wskaźnik niskiego poziomu naładowania akumulatora. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym zakazem zakrywania latarki podczas pracy oraz unikania bezpośredniego patrzenia w diody LED.
Elementy urządzenia
- Hak do zawieszania
- Dioda LED
- Przełącznik zasilania
- Lampka powiadomienia o wymianie baterii (czerwona)
- Zatrzask akumulatora
- Uchwyt
- Osłona lampy
Obsługa latarki
Wkładanie i wyjmowanie akumulatora: Wsuń akumulator w kierunku A, aż usłyszysz kliknięcie. Aby wyjąć akumulator, pociągnij go w kierunku B, przytrzymując zatrzask.
Włączanie światła: Jasność światła można regulować w dwóch krokach. Każde naciśnięcie przełącznika zmienia tryb w kolejności: Wysoki (High), Niski (Low), Wyłączony (Off).
Bezpieczeństwo: Jeśli latarka jest używana w wysokim miejscu, należy ją postawić na stabilnej powierzchni lub zamocować za pomocą paska lub sznurka, aby zapobiec upadkowi i obrażeniom.
Dane techniczne
- Źródło światła: 0.2 W x 24 diody LED
- Napięcie: 14.4 V / 18 V
- Kompatybilne akumulatory: Li-ion typu multi volt, serie BSL18 i BSL14
- Wymiary: 98 mm (głębokość) x 79 mm (szerokość) x 301 mm (wysokość)
- Waga: 0.4 kg (bez akumulatora)
Przechowywanie i konserwacja
Podczas przechowywania narzędzia należy zawsze wyłączyć przełącznik i wyjąć akumulator. Przechowuj urządzenie w miejscu o temperaturze poniżej 40°C, poza zasięgiem dzieci. Jeśli podczas pracy miga czerwona lampka powiadomienia o wymianie baterii, oznacza to niski poziom naładowania – należy niezwłocznie naładować lub wymienić akumulator, aby uniknąć nagłego wyłączenia światła przez układ zabezpieczający.
Praktyczna pomoc
Typowe problemy
Światło nagle gaśnie podczas pracy
Akumulator jest rozładowany. Układ zabezpieczający przed nadmiernym rozładowaniem wyłączył światło. Naładuj lub wymień akumulator.
Lampka powiadomienia o wymianie baterii miga
Poziom naładowania akumulatora jest niski. Wymień lub naładuj akumulator niezwłocznie.
Przed użyciem
- Sprawdź, czy osłona lampy nie jest uszkodzona lub odłączona.
- Upewnij się, że przełącznik jest w pozycji OFF przed włożeniem akumulatora.
- Upewnij się, że używasz kompatybilnego akumulatora Li-ion (seria BSL18 lub BSL14).
- Jeśli używasz latarki w wysokim miejscu, przygotuj pasek lub sznurek do zabezpieczenia urządzenia.

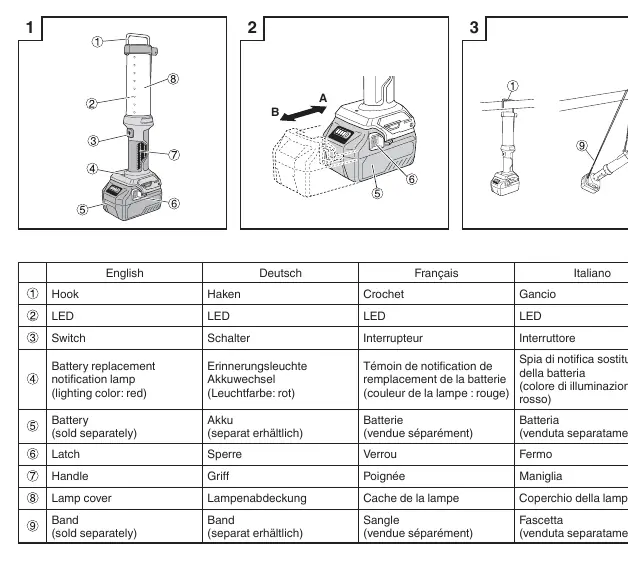

Ilustracje i schematy
- 1: Hak do zawieszania
- 3: Przełącznik
- 4: Lampka powiadomienia o wymianie baterii
- 6: Zatrzask akumulatora
Zgodność modelu
- Kompatybilna z akumulatorami Li-ion typu multi volt, seria BSL18 i BSL14.
