Instrukcja obsługi gwoździarki akumulatorowej HiKOKI NH 18DSL
Szybki przewodnik po instrukcji obsługi gwoździarki akumulatorowej HiKOKI NH 18DSL. Dowiedz się, jak bezpiecznie używać narzędzia, dobierać gwoździe, ładować akumulator i przeprowadzać konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Gwoździarka akumulatorowa HiKOKI NH 18DSL służy do wbijania gwoździ o długości od 25 do 90 mm w drewno i podobne materiały. str. 9, 11
Najważniejsze czynności
- Usuwanie zacięć str. 11
Pierwsze uruchomienie
- Włóż naładowany akumulator, sprawdź działanie pręta, załóż okulary ochronne. str. 3, 11
Problemy i rozwiązania
Zacięcie gwoździa
Wyjmij akumulator i usuń gwoździe, następnie wyciągnij zacięty gwóźdź kombinerkami.
str. 11Konserwacja i reset
- Regularnie czyść i smaruj pręt oraz usuwaj pył żelazny z magnesu. str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 9 |
Gdzie szukać w PDF
- Budowa i części str. 2, 9
- Instrukcje bezpieczeństwa str. 5, 6, 7, 8
- Montaż i obsługa str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Gwoździarka akumulatorowa HiKOKI NH 18DSL jest przeznaczona do wbijania gwoździ w drewno i podobne materiały. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością noszenia okularów ochronnych i ochrony słuchu. Narzędzie nie jest przeznaczone do montażu kabli elektrycznych.
Opis urządzenia
Główne elementy urządzenia to:
- Głowica (wylot)
- Pręt
- Spust
- Dioda LED
- Hak
- Akumulator
Obsługa urządzenia
Przed rozpoczęciem pracy upewnij się, że akumulator jest naładowany. Narzędzie oferuje różne techniki strzelania:
- Strzelanie z użyciem magnesu: Przytrzymaj gwóźdź za pomocą magnesu w głowicy.
- Strzelanie z użyciem palców: Umieść końcówkę gwoździa w miejscu docelowym, a następnie dociśnij pręt do główki gwoździa.
Zawsze dociskaj wylot gwoździarki mocno do materiału przed naciśnięciem spustu.
Konserwacja i rozwiązywanie problemów
Regularna konserwacja zapewnia długą żywotność narzędzia:
- Usuwanie zacięć: Zawsze wyjmij akumulator przed przystąpieniem do usuwania zaciętego gwoździa. Użyj kombinerek do wyciągnięcia zaciętego elementu.
- Czyszczenie pręta: Regularnie czyść i smaruj przesuwną część pręta. Jeśli pręt nie porusza się płynnie, może to prowadzić do nieprawidłowego działania.
- Magnes: Jeśli na magnesie gromadzi się pył żelazny, usuń go szmatką lub taśmą klejącą, aby zachować siłę przyciągania.
Dane techniczne
- Napięcie: 18 V
- Liczba uderzeń: 4000 min-1
- Długość gwoździ: 25 mm – 90 mm
- Średnica gwoździ: 1,7 mm – 4,1 mm
Praktyczna pomoc
Typowe problemy
Zacięcie gwoździa
Wyjmij akumulator, usuń gwoździe, a następnie wyciągnij zacięty gwóźdź za pomocą kombinerek.
Narzędzie nie wbija gwoździa do końca
Sprawdź, czy materiał nie jest zbyt twardy (np. MDF, laminat) lub czy używasz odpowiednich gwoździ.
Przed użyciem
- Załóż okulary ochronne z osłonami bocznymi
- Sprawdź, czy pręt działa płynnie
- Upewnij się, że akumulator jest naładowany
- Sprawdź, czy gwoździe są zgodne ze specyfikacją (1.7-4.1mm)
- Upewnij się, że w pobliżu nie ma osób postronnych
Parametry w praktyce
- Liczba uderzeń
- 4000 min-1 - częstotliwość pracy
- Długość gwoździ
- 25-90 mm - dopuszczalny zakres długości
Ilustracje i schematy

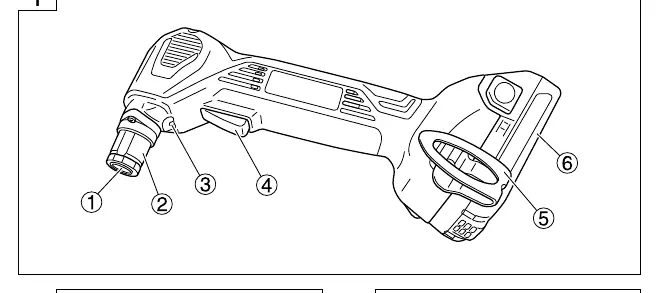

- Rysunek 1: Przegląd części urządzenia
- Rysunek 7: Strzelanie z użyciem magnesu
- Rysunek 8: Strzelanie z użyciem palców
- Rysunek 11: Procedura usuwania zacięć
Zgodność modelu
- Używaj tylko oryginalnych akumulatorów HiKOKI
- Nie używaj gwoździ hartowanych
- Nie używaj do mocowania kabli elektrycznych
