Instrukcja obsługi szlifierki kątowej HiKOKI G 18BYE
Szybki przewodnik po instrukcji obsługi szlifierki kątowej HiKOKI G 18BYE. Dowiedz się, jak bezpiecznie montować osłony i tarcze, obsługiwać urządzenie oraz korzystać z funkcji elektronicznych, takich jak łagodny rozruch i hamulec...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka kątowa HiKOKI G 18BYE to narzędzie o mocy 1950W z tarczą 180mm. Posiada funkcje elektroniczne takie jak łagodny rozruch, ochrona przed przeciążeniem/przegrzaniem oraz hamulec elektryczny. str. 10, 26
Najważniejsze czynności
- Montaż osłony tarczy str. 12, 28
- Montaż tarczy str. 13, 29
Pierwsze uruchomienie
- Upewnij się, że włącznik jest wyłączony, podłącz do zasilania, naciśnij przycisk blokady wrzeciona 2-3 razy przed włączeniem. str. 8, 24
Problemy i rozwiązania
Czerwona dioda miga
Przeciążenie lub przegrzanie. Zwolnij włącznik, usuń przyczynę lub pozwól urządzeniu ostygnąć.
str. 11, 27Konserwacja i reset
- Po zakończeniu pracy przedmuchaj silnik suchym powietrzem przez otwory wentylacyjne. str. 15, 31
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1950W | Pobór mocy | str. 10, 26 |
| Prędkość | 6600/min | Prędkość znamionowa | str. 10, 26 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3, 4, 5
- Montaż i obsługa str. 12, 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka kątowa HiKOKI G 18BYE to profesjonalne narzędzie przeznaczone do szlifowania i cięcia materiałów takich jak stal, brąz, aluminium, beton, kamień czy marmur. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu osłon, tarcz oraz obsługi zaawansowanych funkcji elektronicznych.
Bezpieczeństwo pracy
- Ochrona osobista: Zawsze używaj okularów ochronnych, maski przeciwpyłowej, nauszników i rękawic.
- Ostrzeżenie o odrzucie: Szlifierka posiada hamulec elektryczny. Przy zwalnianiu włącznika może wystąpić odrzut, dlatego należy pewnie trzymać urządzenie.
- Praca w pobliżu spawarek: Nie używaj szlifierki w bezpośrednim sąsiedztwie urządzeń spawalniczych, ponieważ może to powodować niestabilność obrotów.
- Ochrona przed pyłem: Regularnie czyść otwory wentylacyjne. Używaj sprężonego powietrza tylko w okularach ochronnych.
Montaż i przygotowanie do pracy
Przed przystąpieniem do montażu upewnij się, że wtyczka jest wyjęta z gniazdka.
- Osłona tarczy: Zamontuj osłonę zgodnie z rysunkiem, używając dźwigni do regulacji pozycji.
- Uchwyt boczny: Przykręć uchwyt boczny do obudowy przekładni.
- Montaż tarcz: Użyj dołączonego klucza do dokręcenia nakrętki tarczy. Upewnij się, że tarcza jest prawidłowo osadzona na podkładce.
Obsługa i funkcje elektroniczne
Urządzenie wyposażone jest w zaawansowane funkcje sterowania:
- Łagodny rozruch: Redukuje szarpnięcie przy starcie.
- Ochrona przed restartem: Zapobiega samoczynnemu uruchomieniu po przerwie w zasilaniu.
- Ochrona przed przeciążeniem i przegrzaniem: W przypadku przeciążenia lub przegrzania silnik zostanie automatycznie wyłączony. W takiej sytuacji zwolnij włącznik i usuń przyczynę (np. pozwól urządzeniu ostygnąć).
- Hamulec elektryczny: Aktywuje się po zwolnieniu włącznika.
Konserwacja i kontrola
- Regularnie sprawdzaj stan tarczy pod kątem pęknięć i uszkodzeń.
- Kontroluj dokręcenie wszystkich śrub montażowych.
- Wymianę przewodu zasilającego należy zlecić autoryzowanemu serwisowi HiKOKI.
- Po zakończeniu pracy przedmuchaj silnik suchym powietrzem, aby usunąć pył.
Praktyczna pomoc
Typowe problemy
Urządzenie zatrzymuje się podczas pracy
Może to być aktywacja ochrony przed przeciążeniem lub przegrzaniem. Zwolnij włącznik, usuń przyczynę przeciążenia lub pozwól urządzeniu ostygnąć.
Tarcza nie zatrzymuje się natychmiast po wyłączeniu
Hamulec elektryczny nie zadziała, jeśli włącznik zostanie zwolniony w ciągu 1 sekundy od startu (zabezpieczenie przed przypadkowym wyłączeniem).
Niestabilne obroty
Nie używaj szlifierki w pobliżu urządzeń spawalniczych.
Przed użyciem
- Sprawdź, czy tarcza nie jest pęknięta lub uszkodzona.
- Upewnij się, że osłona tarczy jest prawidłowo zamontowana.
- Sprawdź, czy nakrętka tarczy jest mocno dokręcona kluczem.
- Upewnij się, że włącznik jest w pozycji wyłączonej przed podłączeniem do prądu.
- Sprawdź, czy uchwyt boczny jest stabilnie zamocowany.
Parametry w praktyce
- Moc wejściowa
- 1950W - moc silnika urządzenia.
- Prędkość znamionowa
- 6600 obr./min - maksymalna prędkość obrotowa bez obciążenia.
- Średnica tarczy
- 180 mm - maksymalna średnica tarczy, którą można zamontować.
Ilustracje i schematy

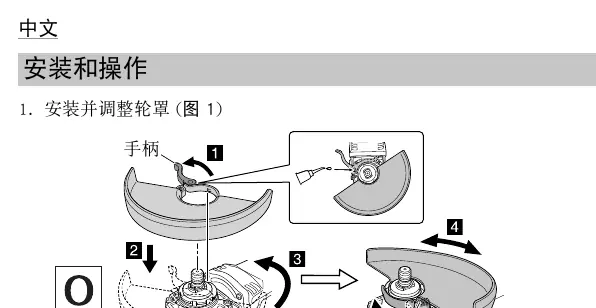

- Rysunek 1: Montaż i regulacja osłony tarczy.
- Rysunek 2: Montaż uchwytu bocznego.

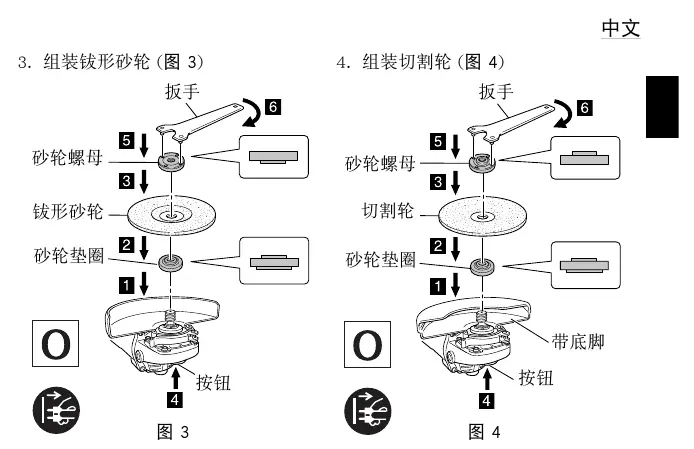

- Rysunek 3-5: Montaż różnych typów tarcz (ściernych, tnących, diamentowych).
- Rysunek 6: Obsługa włącznika.

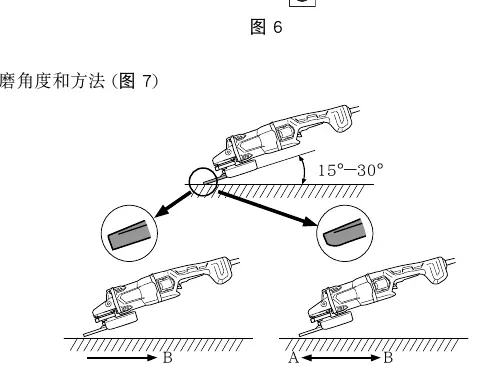

- Rysunek 7: Prawidłowy kąt szlifowania (15-30 stopni).
Zgodność modelu
- Używaj tylko tarcz o średnicy 180 mm.
- Nie używaj tarcz tnących do szlifowania bocznego.
- Nie stosuj tulei redukcyjnych do tarcz z większym otworem.
