Instrukcja obsługi przecinaka do prętów gwintowanych HiKOKI CL 18DA
Szybki przewodnik po instrukcji obsługi akumulatorowego przecinaka do prętów gwintowanych HiKOKI CL 18DA. Zawiera informacje o montażu, obsłudze, wymianie nożyc i konserwacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- HiKOKI CL 18DA to akumulatorowy przecinak do prętów gwintowanych. Służy do cięcia prętów ze stali miękkiej o rozmiarach od M6 do M12 oraz W1/2 do W5/16. str. 14
Najważniejsze czynności
- Wymiana nożyc str. 18, 19
- Ładowanie akumulatora str. 15, 16
Pierwsze uruchomienie
- Naładuj akumulator, sprawdź rozmiar nożyc i upewnij się, że są poprawnie zamontowane. str. 16, 17
Problemy i rozwiązania
Silnik zatrzymuje się podczas pracy
Zwolnij spust i usuń przyczynę przeciążenia.
str. 12, 18Konserwacja i reset
- Regularnie czyść nożyce i sprawdzaj dokręcenie śrub. str. 19
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zdolność cięcia (stal miękka) | M12, M10, M8, M6, W1/2, W3/8, W5/16 | Obsługiwane rozmiary prętów | str. 14 |
Gdzie szukać w PDF
- Specyfikacje str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przecinak do prętów gwintowanych HiKOKI CL 18DA jest przeznaczony do cięcia prętów ze stali miękkiej. Przed użyciem należy upewnić się, że używane nożyce są odpowiednie dla rozmiaru pręta. Zawsze należy używać oryginalnych akumulatorów HiKOKI.
Opis urządzenia
Urządzenie składa się z korpusu, uchwytu, przełącznika spustowego, nożyc, wsporników (A i B) oraz miejsca na akumulator. W zestawie znajduje się również pojemnik na opiłki oraz pasek na ramię.
Obsługa
Normalne cięcie: Umieść pręt w nożycach po stronie wspornika (B), upewniając się, że gwinty są prawidłowo zazębione. Trzymając pręt poziomo, wciśnij spust do końca. Po zakończeniu cięcia, jeśli spust jest nadal wciśnięty, nożyce zatrzymają się w pozycji otwartej.
Cięcie prętów już zamocowanych: Wsuń pręt tak, aby gwinty pasowały do nożyc po stronie wspornika (B) i wciśnij spust.
Użycie trimmera: Jeśli nakrętka nie wchodzi na pręt, użyj załączonego trimmera, aby usunąć zadziory z gwintu.
Konserwacja i wymiana nożyc
Nożyce mają cztery krawędzie tnące. Jeśli cięcie staje się trudne lub powstają zadziory, zmień orientację nożyc zgodnie z instrukcją (Fig. 27). Przed wymianą lub czyszczeniem zawsze wyjmij akumulator.
Dane techniczne
- Model: CL 18DA
- Zdolność cięcia (stal miękka): M12, M10, M8, M6, W1/2, W3/8, W5/16
- Zdolność cięcia (stal nierdzewna): W3/8
- Waga: 3,1–3,6 kg
Praktyczna pomoc
Typowe problemy
Silnik zatrzymuje się podczas pracy
Sprawdź naładowanie akumulatora lub usuń przyczynę przeciążenia (np. zbyt twardy materiał).
Trudności z wkręceniem nakrętki na pręt
Użyj załączonego trimmera, aby usunąć zadziory z gwintu pręta.
Nożyce nie tną czysto
Sprawdź, czy nożyce nie są uszkodzone lub wypaczone. Zmień orientację nożyc lub wymień je na nowe.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że nożyce są odpowiednie dla rozmiaru pręta.
- Sprawdź, czy śruby mocujące nożyce są dokręcone.
- Upewnij się, że obszar roboczy jest czysty i dobrze oświetlony.
Parametry w praktyce
- Zdolność cięcia
- Obsługiwane rozmiary prętów gwintowanych (stal miękka i nierdzewna).
Ilustracje i schematy

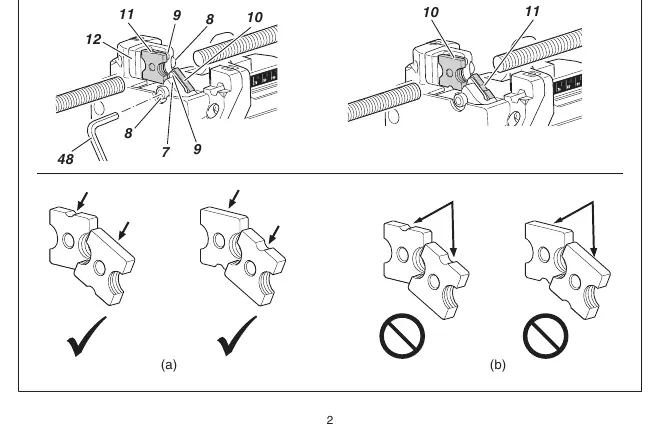

- Fig. 5: Prawidłowe ustawienie nożyc (części z wcięciem i bez wcięcia).
- Fig. 27: Metoda zmiany orientacji nożyc w celu wykorzystania wszystkich czterech krawędzi tnących.
Zgodność modelu
- Przecinak jest przeznaczony wyłącznie do prętów ze stali miękkiej.
- Nie używać do cięcia prętów zbrojeniowych lub hartowanych śrub.
