Instrukcja montażu kinkietu Elk Home 15310/1
Kompletny przewodnik instalacji i montażu kinkietu ściennego Elk Home 15310/1. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować oprawę oraz zainstalować klosz.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściBezpieczeństwo przede wszystkim
Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie odłączyć zasilanie w głównej skrzynce bezpiecznikowej. Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi. Jeśli nie posiadasz odpowiednich kwalifikacji, zaleca się zlecenie montażu certyfikowanemu elektrykowi. Przed rozpoczęciem pracy upewnij się, że posiadasz wszystkie elementy zestawu.
Przygotowanie i montaż wspornika

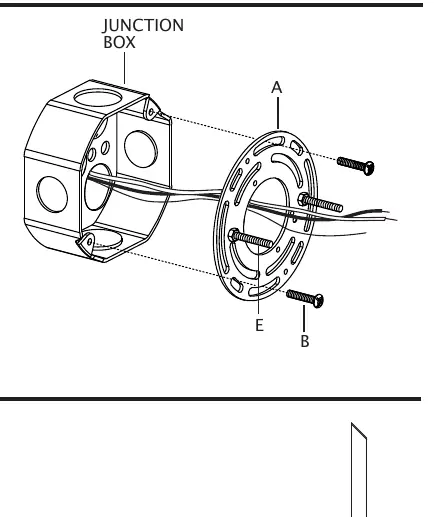

Pierwszym krokiem jest umieszczenie wspornika montażowego na puszce przyłączeniowej. Upewnij się, że gwintowane końce śrub montażowych są skierowane na zewnątrz. Przeciągnij przewody zasilające przez otwór we wsporniku, a następnie wyrównaj otwory wspornika z otworami w puszce. Przykręć wspornik za pomocą śrub do puszki przyłączeniowej, uważając, aby nie przyciąć przewodów między ścianą a wspornikiem.
Podłączenie elektryczne
Zdejmij około 2 cm izolacji z końcówek przewodów oprawy. Podłącz przewód uziemiający (miedziany) z instalacji domowej do śruby uziemiającej na wsporniku, a następnie połącz go z przewodem uziemiającym oprawy za pomocą nakrętki przewodowej. Następnie połącz przewód fazowy (czarny) oraz neutralny (biały) z odpowiednimi przewodami oprawy, używając nakrętek przewodowych. Upewnij się, że wszystkie połączenia są solidne i zabezpiecz je taśmą izolacyjną. Po zakończeniu, ostrożnie wsuń wszystkie przewody do puszki przyłączeniowej.
Montaż końcowy i oświetlenie
Umieść płytę tylną oprawy na wsporniku montażowym, przeprowadzając śruby przez otwory w płycie. Zabezpiecz oprawę na ścianie, przykręcając nakrętki kołpakowe na śruby montażowe. Nie dokręcaj ich zbyt mocno, aby uniknąć uszkodzeń. Wkręć zalecaną żarówkę typu E26 Edison, sprawdzając wcześniej dopuszczalną moc na oprawce. Na koniec nałóż klosz na ramię oprawy, wyrównaj otwory i zabezpiecz go za pomocą śrub skrzydełkowych. Pamiętaj, aby nie przekraczać maksymalnej mocy żarówki wskazanej na oprawie.
Konserwacja i użytkowanie
Regularnie sprawdzaj, czy wszystkie śruby i połączenia są dokręcone. W przypadku wymiany żarówki zawsze odłącz zasilanie i poczekaj, aż oprawa ostygnie. Do czyszczenia używaj miękkiej, suchej szmatki. Nie używaj agresywnych środków chemicznych, które mogłyby uszkodzić wykończenie lampy.
Informacje o producencie
ELK Home
Praktyczna pomoc
Typowe problemy
Przewody są przycięte między ścianą a wspornikiem
Upewnij się, że przewody są całkowicie przeciągnięte przez otwór w wsporniku przed jego dokręceniem.
Klosz nie pasuje do ramienia
Upewnij się, że ramię znajduje się wewnątrz klosza i otwory są idealnie wyrównane przed wkręceniem śrub skrzydełkowych.
Przed użyciem
- Odłącz zasilanie w głównej skrzynce bezpiecznikowej
- Sprawdź zawartość opakowania pod kątem brakujących części
- Przygotuj narzędzia (śrubokręt, taśma izolacyjna)
- Upewnij się, że posiadasz żarówkę typu E26 o odpowiedniej mocy
Parametry w praktyce
- Maksymalna moc
- Nie wolno przekraczać mocy wskazanej na oprawce żarówki.
Ilustracje i schematy
- Schemat pokazuje sposób montażu wspornika do puszki przyłączeniowej.
- Diagram połączeń przewodów ilustruje poprawne łączenie przewodów fazowych, neutralnych i uziemiających.
- Rysunek montażowy prezentuje kolejność nakładania płyty tylnej, klosza i żarówki.
Zgodność modelu
- Instalacja musi być zgodna z National Electrical Code (NEC).
- Wymaga puszki przyłączeniowej zgodnej z wymiarami wspornika.
