Instrukcja obsługi żyrandola Elk Home 10-LIGHT
Szybki przewodnik instalacji żyrandola Elk Home 10-LIGHT. Zawiera instrukcje montażu wspornika, podłączenia przewodów elektrycznych, zawieszenia na łańcuchu oraz montażu żarówek.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu i instalacji żyrandola Elk Home 10-LIGHT. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w głównej skrzynce bezpiecznikowej. Instalacja powinna być zgodna z krajowymi i lokalnymi przepisami elektrycznymi; w razie wątpliwości zaleca się skorzystanie z usług certyfikowanego elektryka.
Montaż wspornika i przygotowanie
Przed montażem należy upewnić się, że wszystkie części są obecne. Proces rozpoczyna się od przygotowania wspornika montażowego (A) i zamocowania go do puszki przyłączeniowej za pomocą śrub (B). Należy upewnić się, że przewody domowe są łatwo dostępne i nie zostaną przyciśnięte między wspornikiem a sufitem.
Przygotowanie żyrandola
Po zamontowaniu wspornika należy rozłożyć ramiona żyrandola tak, aby były równomiernie rozmieszczone. Następnie należy przeprowadzić przewody przez trzpień centralny (M) i pętlę (S), a następnie przykręcić je do korpusu żyrandola. Wysokość zawieszenia można regulować poprzez skrócenie łańcucha (H).
Podłączenie elektryczne
Przewody żyrandola należy przeprowadzić przez łańcuch i pętlę montażową do puszki przyłączeniowej. Podłączenie wymaga:
- Podłączenia przewodu uziemiającego (miedź) do śruby uziemiającej na wsporniku oraz połączenia go z przewodem uziemiającym żyrandola za pomocą nakrętki (C).
- Połączenia przewodu fazowego (czarnego) żyrandola z przewodem fazowym zasilania.
- Połączenia przewodu neutralnego (białego) żyrandola z przewodem neutralnym zasilania.
Wszystkie połączenia należy zabezpieczyć nakrętkami (C) i dodatkowo owinąć taśmą izolacyjną (brak w zestawie).
Montaż końcowy i oświetlenie
Po podłączeniu przewodów należy je starannie umieścić w puszce przyłączeniowej. Następnie należy podnieść czaszę (D) do sufitu i zabezpieczyć ją pierścieniem gwintowanym (F) na pętli montażowej. Na koniec należy wkręcić zalecane żarówki typu E12 (brak w zestawie), zwracając uwagę na maksymalną dopuszczalną moc oznaczoną na oprawkach.
Informacje o producencie
ELK Home
Praktyczna pomoc
Typowe problemy
Brakujące części w opakowaniu
Należy skontaktować się ze sprzedawcą, u którego zakupiono produkt.
Trudności z podłączeniem przewodów
Upewnij się, że przewody domowe zostały wyciągnięte z puszki przyłączeniowej przed montażem wspornika, aby zapewnić łatwy dostęp.
Przewody są przyciśnięte
Podczas montażu wspornika do sufitu należy zachować ostrożność, aby nie przyciąć przewodów między wspornikiem a sufitem.
Przed użyciem
- Odłącz zasilanie w głównej skrzynce bezpiecznikowej.
- Sprawdź zawartość opakowania pod kątem brakujących elementów.
- Upewnij się, że posiadasz żarówki typu E12 (brak w zestawie).
- Przygotuj taśmę izolacyjną do zabezpieczenia połączeń przewodów.
- Upewnij się, że puszka przyłączeniowa jest odpowiednio przygotowana do montażu.
Parametry w praktyce
- Przewód fazowy (czarny)
- Łączony z czarnym przewodem zasilania lub odpowiednikiem wskazanym w tabeli.
- Przewód neutralny (biały)
- Łączony z białym przewodem zasilania lub odpowiednikiem wskazanym w tabeli.
Ilustracje i schematy

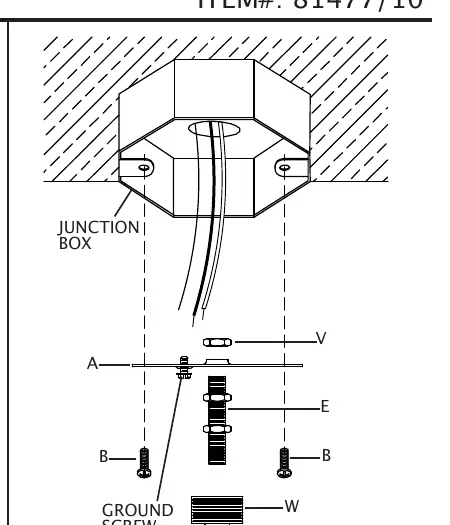

- Schemat 1: Montaż wspornika (A) do puszki przyłączeniowej za pomocą śrub (B).

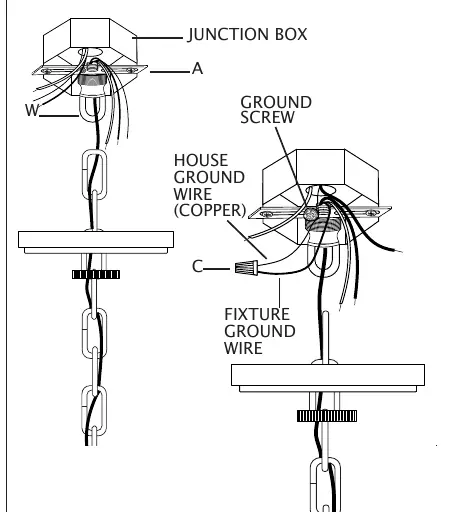

- Schemat 2: Prawidłowe połączenie przewodów uziemiających, fazowych i neutralnych za pomocą nakrętek (C).
