Instrukcja obsługi zwijarki silnikowej Elmag AS-M 1250x1.5mm
Szybki przewodnik po zwijarce silnikowej Elmag AS-M 1250x1.5mm. Poznaj parametry techniczne, funkcje sterowania nożnego, możliwości obróbki blach oraz zasady bezpiecznej eksploatacji urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Zwijarka silnikowa Elmag AS-M 1250x1.5mm to profesjonalne urządzenie przeznaczone do zwijania blach stalowych, nierdzewnych oraz aluminiowych o małej i średniej grubości. Maszyna umożliwia precyzyjne formowanie promieni gięcia, rur, kolumn, rynien oraz izolacji okrągłych. Urządzenie przystosowane jest do obsługi przez jedną osobę.
Opis urządzenia i funkcje
Model AS-M wyposażony jest w silnik przekładniowy o mocy 1100 W z hamulcem silnikowym. Sterowanie odbywa się za pomocą mobilnej kolumny z podwójnym pedałem nożnym, który umożliwia płynne sterowanie posuwem blachy w przód i w tył. Bezpieczeństwo pracy zapewnia przycisk zatrzymania awaryjnego oraz linka bezpieczeństwa.
Obsługa i ustawienia
- Regulacja górnego i dolnego walca.
- Ruchomy walec tylny regulowany za pomocą pokrętła.
- Górny walec jest demontowalny od przodu, co ułatwia wyjmowanie gotowego detalu.
- Urządzenie posiada wbudowane urządzenie do gięcia stożkowego oraz rowki do wkładania drutu.
Dane techniczne
- Długość robocza: 1250 mm
- Maksymalna grubość blachy (wstępne gięcie): 1.5 mm
- Maksymalna grubość blachy (gięcie): 2 mm
- Średnica górnego walca: 75 mm
- Minimalna średnica gięcia: 117 mm
- Moc silnika: 1100 W
- Zasilanie: 400 V / 50 Hz
- Wymiary: 2300 x 800 x 1100 mm
- Waga: 460 kg
Opcje automatyzacji
Modele AS-M mogą zostać rozbudowane o napęd posuwu walca tylnego (370 W) oraz panel sterowania z wyświetlaczem cyfrowym, który umożliwia precyzyjny pomiar pozycji.
Informacje o producencie
ELMAG Entwicklungs und Handels GmbH
Praktyczna pomoc
Typowe problemy
Trudności z wyjęciem gotowego elementu
Górny walec jest demontowalny od przodu, co pozwala na łatwe usunięcie zwiniętego detalu.
Potrzeba gięcia detali stożkowych
Maszyna jest standardowo wyposażona w urządzenie do gięcia detali stożkowych.
Przed użyciem
- Sprawdź, czy zasilanie sieciowe jest zgodne z parametrami 400V/50Hz.
- Upewnij się, że przycisk awaryjny oraz linka bezpieczeństwa są sprawne.
- Zweryfikuj grubość obrabianej blachy (maks. 1.5 mm dla gięcia wstępnego, 2 mm dla gięcia).
- Ustaw walec tylny za pomocą pokrętła zgodnie z wymaganym promieniem gięcia.
Parametry w praktyce
- Długość robocza 1250 mm
- Maksymalna szerokość arkusza blachy, jaką można wprowadzić do maszyny.
- Minimalna średnica gięcia 117 mm
- Najmniejszy możliwy promień, jaki można uzyskać na tym urządzeniu.
Ilustracje i schematy

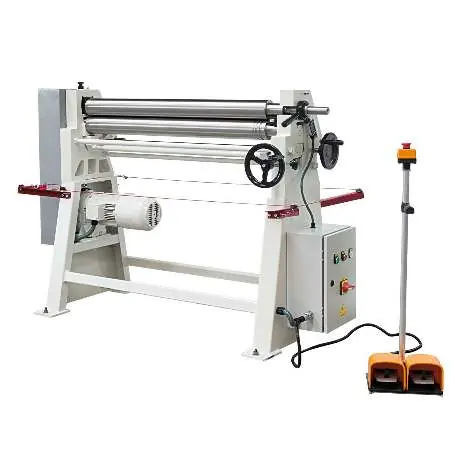

- Mobilna kolumna sterownicza z podwójnym pedałem nożnym służy do sterowania kierunkiem obrotu walców (posuw/cofanie).
- Pokrętła ręczne umieszczone na korpusie maszyny służą do precyzyjnej regulacji walców.
Zgodność modelu
- Urządzenie przeznaczone do blach stalowych, nierdzewnych i aluminiowych.
- Możliwość rozbudowy o napęd posuwu walca tylnego (370 W) oraz cyfrowy wyświetlacz pozycji.
