Instrukcja obsługi monitora dotykowego Elo 04L

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii monitorów dotykowych Elo 04L, obejmującej modele 1004L, 1304L oraz 1504L. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączania urządzeń peryferyjnych, obsługi menu ekranowego (OSD) oraz rozwiązywania problemów technicznych. Przed rozpoczęciem użytkowania należy zapoznać się z sekcjami dotyczącymi montażu i instalacji sprzętowej.

Opis urządzenia

Monitory serii 04L oferują trzy rozmiary ekranu: 10.1, 13.3 oraz 15.6 cala. Urządzenia wyposażone są w technologię dotykową PCAP (Projected Capacitive), która obsługuje do 10 punktów dotyku jednocześnie. Monitory posiadają podświetlenie LED, co pozwala na oszczędność energii. Wybrane modele spełniają wymogi Energy Star 8.0. Konstrukcja zapewnia odporność klasy IP54 oraz IK08 (IK07 dla modelu 1004L).

Instalacja

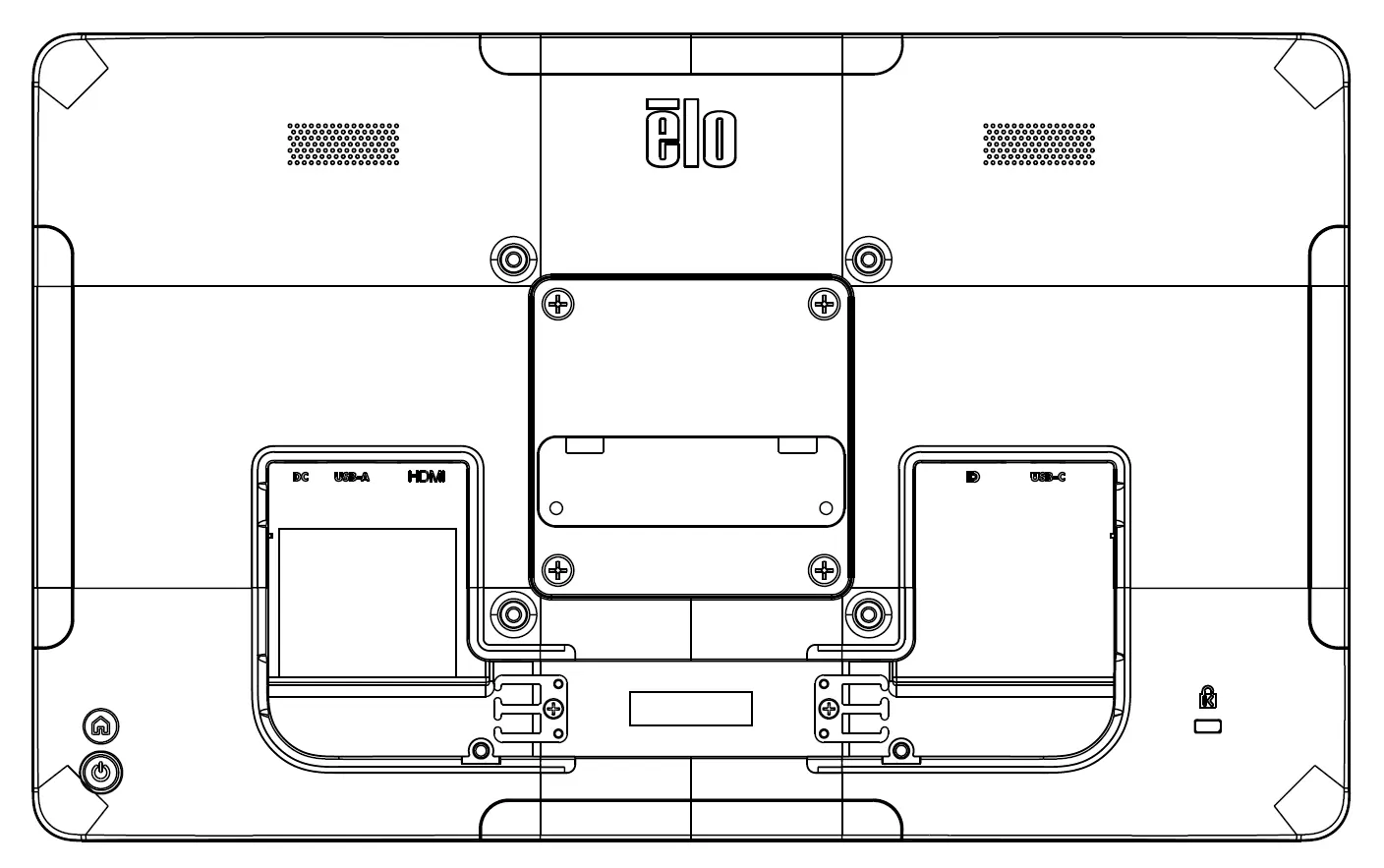

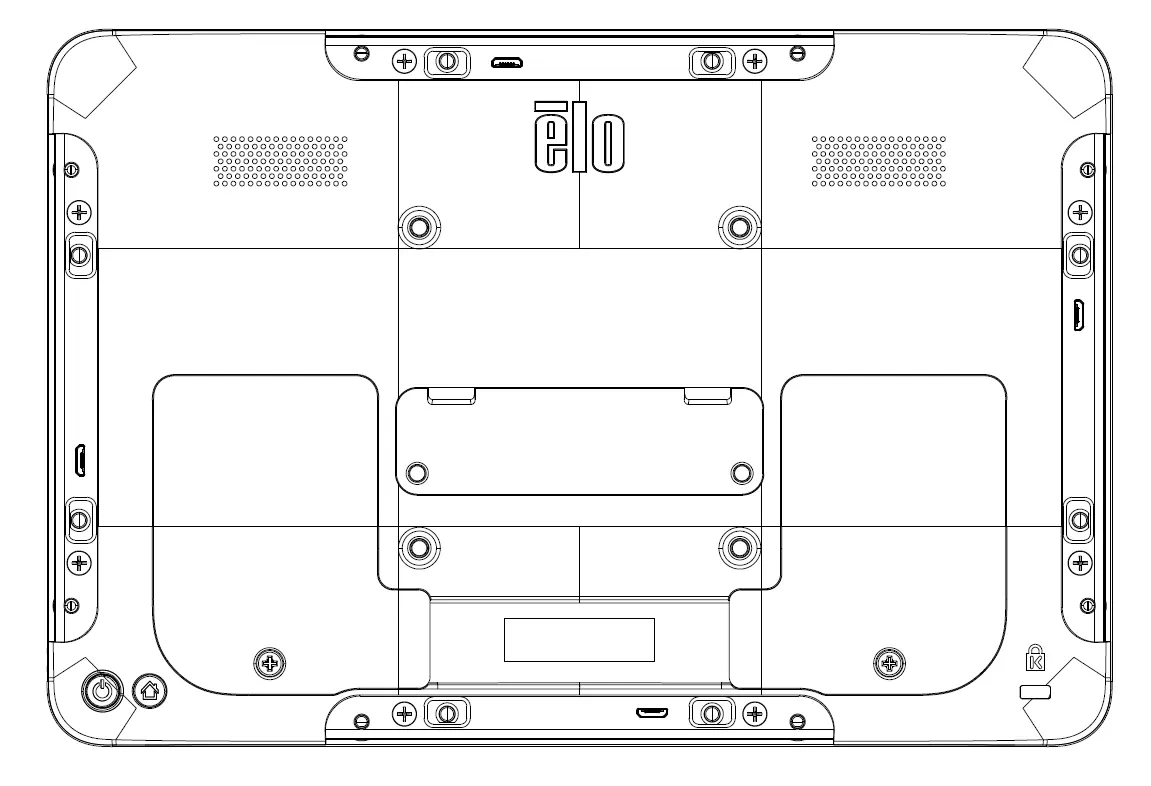

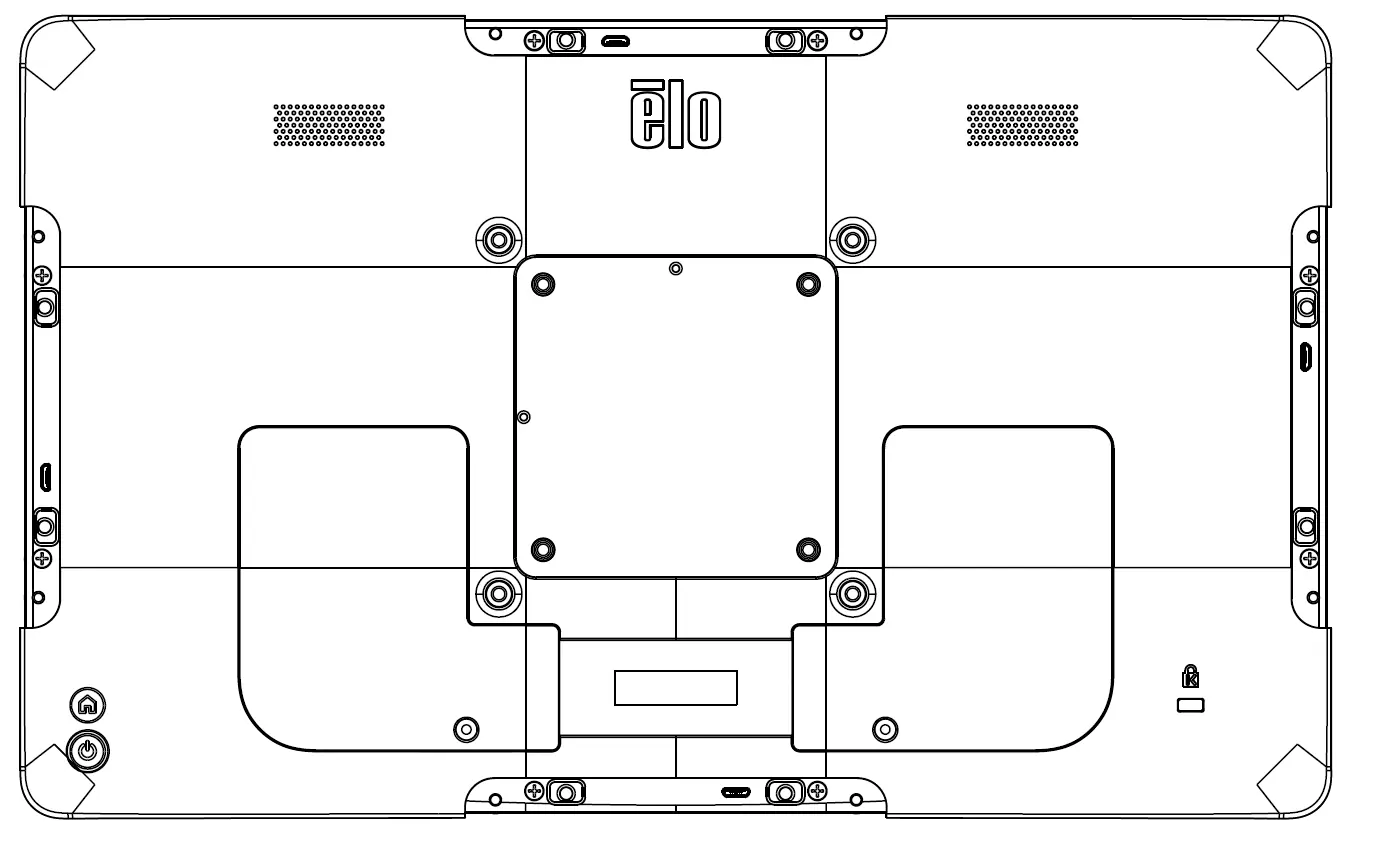

Po rozpakowaniu monitora należy zweryfikować obecność wszystkich elementów zestawu: monitora, zasilacza 12V/5A, kabli (USB-A do C, HDMI) oraz akcesoriów montażowych. Urządzenie posiada standardowy interfejs montażowy VESA 75x75mm z gwintem M4. Należy używać śrub o odpowiedniej długości (maksymalnie 8mm od powierzchni montażowej), aby uniknąć uszkodzenia obudowy.

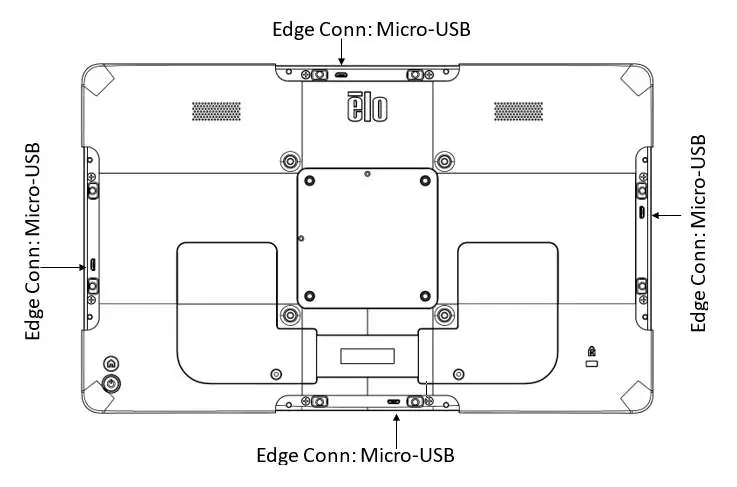

Podłączenie

Monitor oferuje elastyczne opcje połączeń:

• Źródło bez USB-C: Podłącz zasilacz, kabel HDMI lub DP oraz kabel USB 2.0 (Type-A do C) dla obsługi dotyku.
• Źródło z USB-C: Użyj kabla USB-C do przesyłania obrazu i sygnału dotyku.
• Single-Source USB-C: Obsługuje zasilanie, wideo i dotyk za pomocą jednego kabla USB-C (Power Delivery).

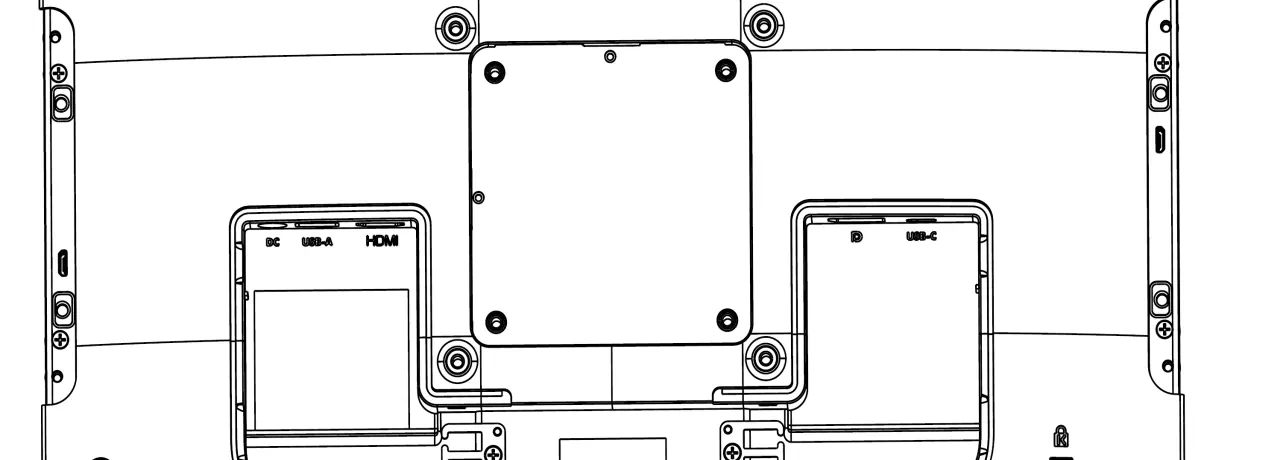

Wszystkie porty we/wy są zabezpieczone osłonami, które należy zdjąć przed podłączeniem kabli. Do zabezpieczenia przewodów zaleca się użycie dołączonych płytek mocujących i opasek zaciskowych.

Obsługa i menu OSD

Monitor włącza się przyciskiem zasilania. Menu OSD jest obsługiwane bezpośrednio przez ekran dotykowy. Przycisk Menu otwiera/zamyka menu, a przycisk Power służy do włączania/wyłączania wyświetlacza. OSD pozwala na regulację jasności, kontrastu, temperatury barwowej, ustawień dźwięku oraz języka. Możliwe jest również zablokowanie menu OSD lub przycisku zasilania poprzez przytrzymanie odpowiednich kombinacji przycisków.

Rozwiązywanie problemów

W przypadku braku reakcji monitora, sprawdź poprawność podłączenia zasilacza i kabla USB-C. Jeśli obraz jest przyciemniony, użyj menu OSD do zwiększenia jasności. Jeśli monitor wyłącza się samoczynnie przy zasilaniu z USB-C, oznacza to niewystarczającą moc z hosta – należy podłączyć zewnętrzny zasilacz AC. W przypadku problemów z dotykiem, upewnij się, że na ekranie nie znajdują się inne obiekty i zrestartuj urządzenie.

Konserwacja i bezpieczeństwo

Do czyszczenia obudowy używaj miękkiej szmatki zwilżonej łagodnym detergentem. Ekran dotykowy czyść środkiem do szyb nałożonym na szmatkę, unikając alkoholu i środków ściernych. Monitor nie jest przeznaczony do użytku na zewnątrz. Należy unikać wyświetlania statycznych obrazów przez długi czas, aby zapobiec zjawisku retencji obrazu (image sticking).
