Instrukcja montażu routera samochodowego Eltec CYBOX RT 2-A

Przewodnik instalacji i konfiguracji routera samochodowego Eltec CYBOX RT 2-A. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, anteny oraz skonfigurować karty SIM.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Router Eltec CYBOX RT 2-A to bezprzewodowy router samochodowy. Instrukcja opisuje montaż, podłączenie zasilania, anten, kart SIM oraz interpretację wskaźników LED. str. 1

Najważniejsze czynności

Montaż urządzenia str. 9, 10
Podłączenie zasilania str. 3, 10

Pierwsze uruchomienie

Urządzenie nie posiada włącznika; uruchamia się automatycznie po podłączeniu zasilania. str. 10

Problemy i rozwiązania

Resetowanie urządzenia

Użyj spinacza, aby nacisnąć przycisk reset przez >5 sekund, aby usunąć konfigurację.

str. 8

Konserwacja i reset

Resetowanie urządzenia odbywa się za pomocą przycisku resetu za przednim panelem. str. 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie wejściowe	12-24 VDC	Nominalne napięcie zasilania	str. 5
Klasa ochrony	IP40	Stopień ochrony obudowy	str. 9

Gdzie szukać w PDF

Karty SIM str. 8

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

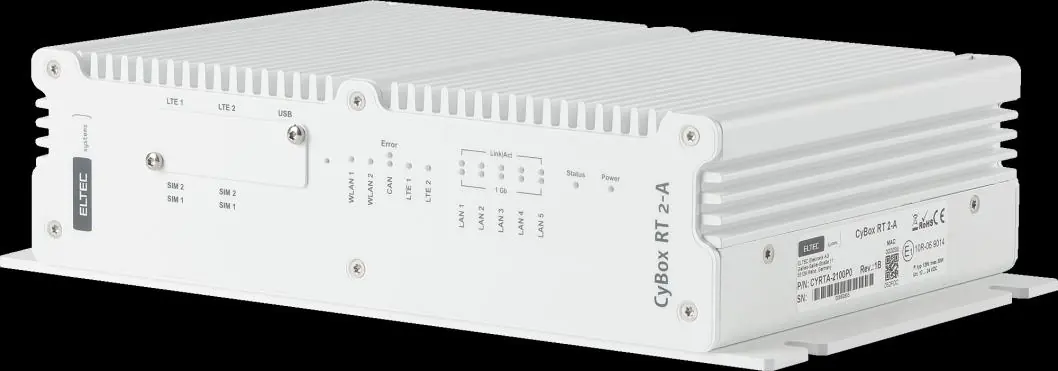

Dodatkowe zdjęcie montażowe ze strony 10

Strona 10

Strona 12

Strona 13

Strona 14

Strona 16

Strona 17

Najważniejsze informacje

Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanego personelu i integratorów systemów. Urządzenie CYBOX RT 2-A to bezprzewodowy router samochodowy. Przed przystąpieniem do instalacji należy zapoznać się z zasadami bezpieczeństwa: urządzenie może nagrzewać się powyżej 80°C, dlatego należy zapewnić odpowiednią wentylację i unikać kontaktu z dziećmi. Zasilanie musi być zgodne z parametrami 12-24 VDC.

Opis urządzenia

Router posiada solidną obudowę z radiatorami. Panel przedni zawiera porty SIM (za pokrywą serwisową), port USB 2.0 oraz wskaźniki LED stanu pracy. Panel tylny wyposażony jest w złącza zasilania (PWR), porty Ethernet (LAN 1-5), złącza antenowe FAKRA (LTE, WLAN, GNSS) oraz interfejsy CAN.

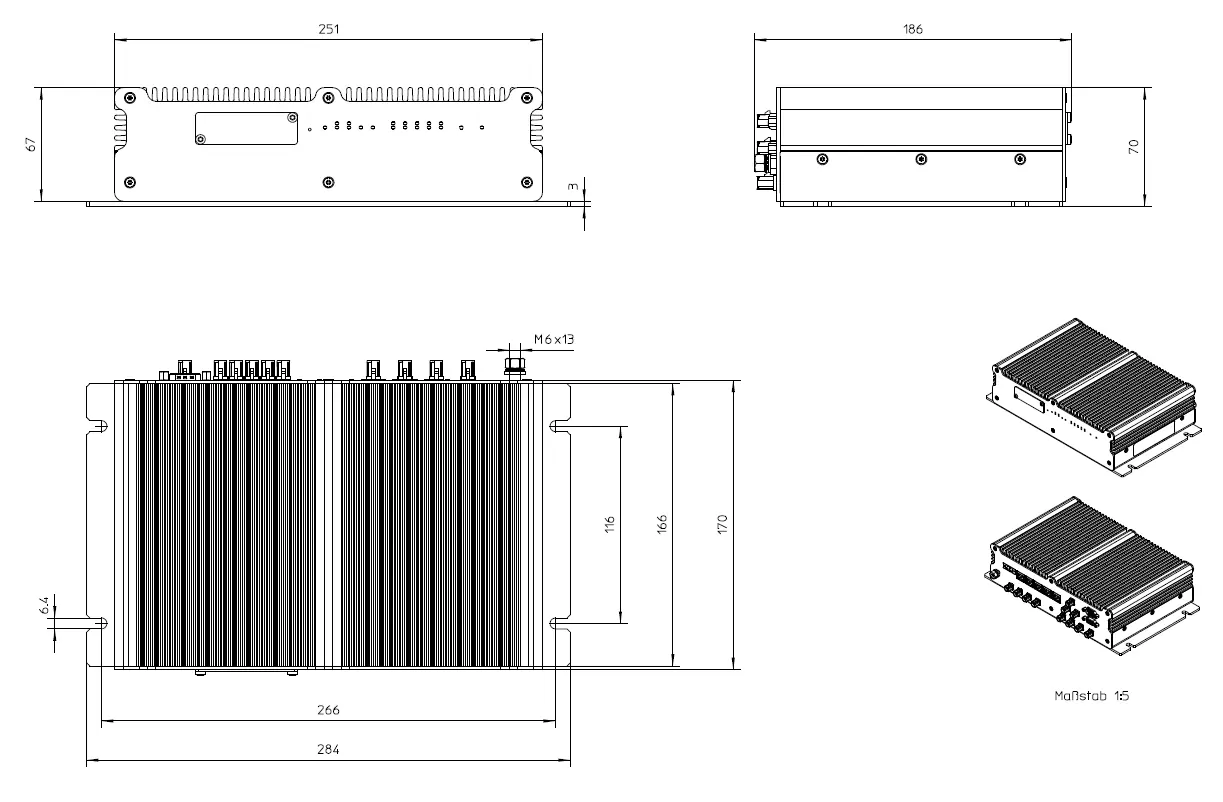

Montaż

Urządzenie należy montować na płaskiej i stabilnej powierzchni. Wymagania montażowe:

Zapewnij co najmniej 150 mm wolnej przestrzeni wokół obudowy dla zapewnienia odpowiedniego odprowadzania ciepła.
Dla optymalnego chłodzenia zaleca się montaż złączami skierowanymi w dół.
Użyj czterech otworów montażowych i śrub M6 z podkładkami.
Konieczne jest podłączenie uziemienia do śruby M6 na panelu przednim (kabel min. 2.5 mm²).

Podłączenia

Podłączanie urządzenia powinno odbywać się przy wyłączonym zasilaniu:

Zasilanie: Użyj złącza MSTB 2.5/3 GF. Pin 1: +VIN, Pin 2: -VIN, Pin 3: Ignition.
Ethernet: Użyj kabli RJ45 do portów LAN 1-5.

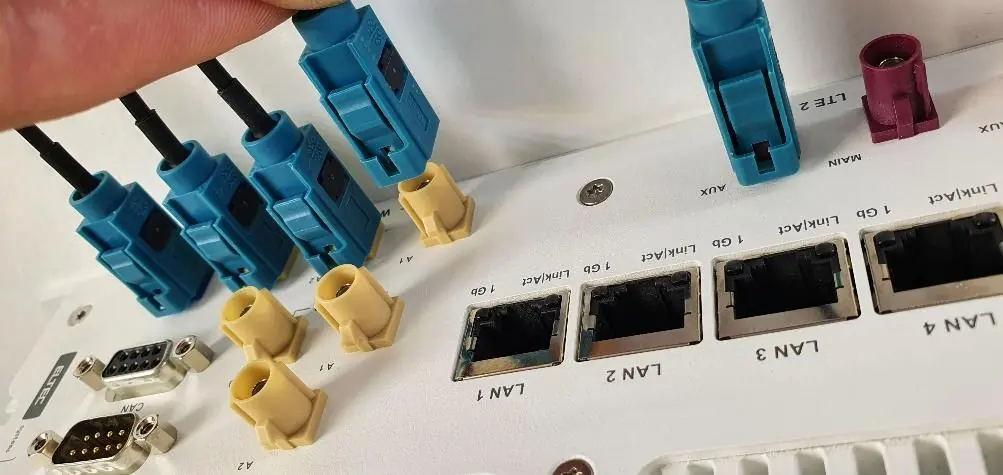

Anteny: Podłącz anteny do złączy FAKRA. Upewnij się, że słyszysz kliknięcie przy wpinaniu.
CAN: Wykorzystaj złącza D-Sub 9 zgodnie z opisem pinów w instrukcji.

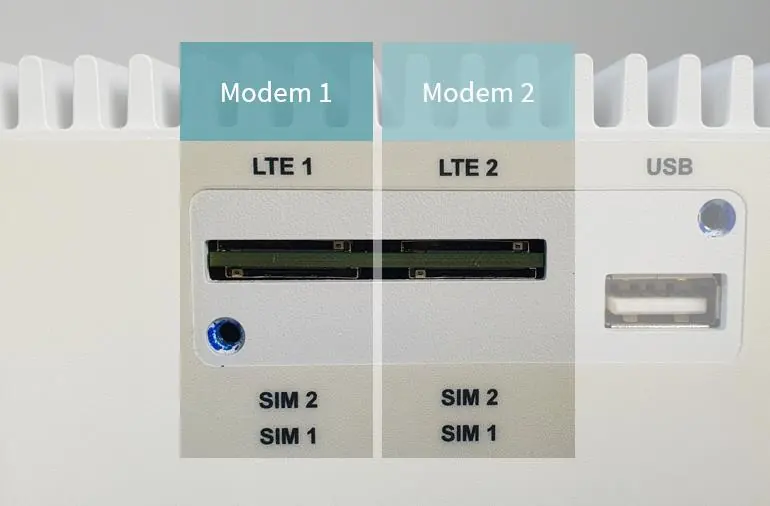

Karty SIM

Urządzenie obsługuje 2 karty SIM na modem LTE. Aby zainstalować karty:

Odkręć pokrywę serwisową na panelu przednim (wymagany śrubokręt Torx 10).
Włóż karty SIM do odpowiednich slotów.
Zamknij pokrywę i dokręć śruby z maksymalnym momentem 0.55 Nm.
Nie zmieniaj kart SIM, gdy urządzenie jest podłączone do zasilania.

Resetowanie

Urządzenie posiada ukryty przycisk resetu dostępny przez otwór na panelu przednim (wymagany spinacz):

< 2 sekundy: Reset po zwolnieniu przycisku.
> 5 sekund: Usunięcie konfiguracji użytkownika i reset.

Wskaźniki LED

Diody LED na panelu przednim informują o stanie pracy:

Power: Zielona (zasilanie poprawne).
Status: Zielona (normalna praca), Czerwona (błąd).
LAN: Informują o prędkości połączenia (1 Gbit lub 10/100 Mbit).

Praktyczna pomoc

Typowe problemy

Urządzenie się nie uruchamia

Sprawdź zasilanie (12-24 VDC) i upewnij się, że kabel zasilający jest nieuszkodzony. Urządzenie nie posiada włącznika.

Urządzenie jest bardzo gorące

Zapewnij min. 150 mm wolnej przestrzeni wokół obudowy dla odpowiedniego odprowadzania ciepła.

Brak połączenia z siecią

Sprawdź poprawność instalacji kart SIM i upewnij się, że anteny są prawidłowo wpięte (słyszalne kliknięcie).

Przed użyciem

Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową (12-24 VDC).
Upewnij się, że urządzenie jest uziemione (podłącz kabel uziemiający do śruby M6).
Zapewnij min. 150 mm wolnej przestrzeni wokół urządzenia.
Sprawdź, czy wszystkie kable są nieuszkodzone.
Upewnij się, że karty SIM są poprawnie zainstalowane.

Parametry w praktyce

Napięcie wejściowe: 12-24 VDC (obsługuje do 32 VDC).
Klasa ochrony: IP40 (ochrona przed ciałami obcymi, brak ochrony przed wodą).
Temperatura pracy: Urządzenie może nagrzewać się powyżej 80°C.

Ilustracje i schematy

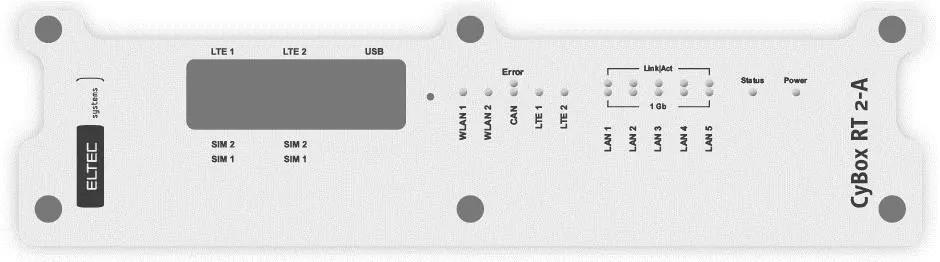

Panel przedni zawiera porty SIM, USB oraz wskaźniki LED.

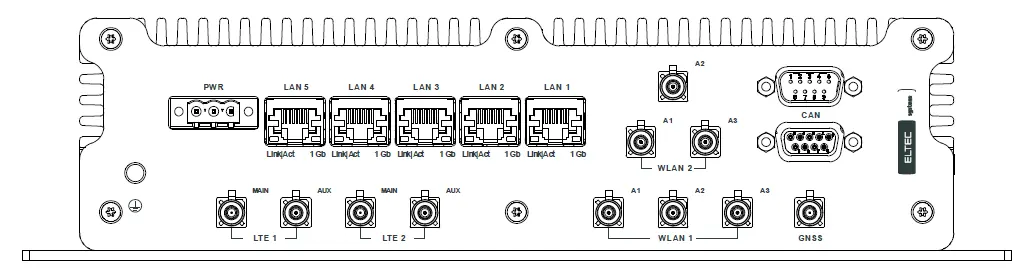

Panel tylny zawiera złącza zasilania, Ethernet, antenowe oraz CAN.

Zgodność modelu

Urządzenie przeznaczone wyłącznie dla profesjonalnych integratorów systemów.
