Instrukcja instalacji routera bezprzewodowego Westermo CyBox RT 2-A

Kompletny przewodnik instalacji i konfiguracji routera samochodowego Westermo CyBox RT 2-A. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie, anteny oraz karty SIM.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • CyBox RT 2-A to samochodowy router bezprzewodowy. Instrukcja opisuje montaż, podłączenie zasilania, anten, kart SIM oraz interpretację wskaźników LED. str. 1, 12, 13

Najważniejsze czynności

  • Montaż urządzenia str. 12
  • Podłączenie zasilania str. 3, 7

Pierwsze uruchomienie

  • Urządzenie nie posiada włącznika; uruchamia się automatycznie po podłączeniu zasilania. str. 13

Problemy i rozwiązania

Resetowanie urządzenia

Użyj spinacza, aby nacisnąć przycisk reset. >5 sekund usuwa konfigurację.

str. 11

Konserwacja i reset

  • Przycisk reset znajduje się za przednim panelem. >5 sekund usuwa konfigurację. str. 11

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie zasilania 12-24 VDC Zakres nominalny str. 7
Klasa ochrony IP40 Stopień ochrony obudowy str. 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja jest przeznaczona dla integratorów systemów i opisuje sprzętowe funkcje routera CyBox RT 2-A. Urządzenie jest przeznaczone do zastosowań w pojazdach (automotive). Przed przystąpieniem do instalacji należy zapoznać się z wymogami bezpieczeństwa elektrycznego oraz zapewnić odpowiednie warunki pracy urządzenia.

Bezpieczeństwo

  • Urządzenie może pracować przy napięciu do 32 V DC. Przed podłączeniem zasilania należy podłączyć urządzenie do uziemienia ochronnego.
  • Urządzenie może nagrzewać się powyżej 80°C podczas pracy. Należy zapewnić ochronę przed przypadkowym dotknięciem i instalować w miejscu niedostępnym dla dzieci.
  • Przed demontażem lub pracami serwisowymi należy wyłączyć zasilanie i odczekać pół godziny, aż urządzenie ostygnie.
  • Należy unikać zapylenia, wilgoci i ekstremalnych temperatur.

Montaż urządzenia

Podczas montażu należy przestrzegać następujących zasad:

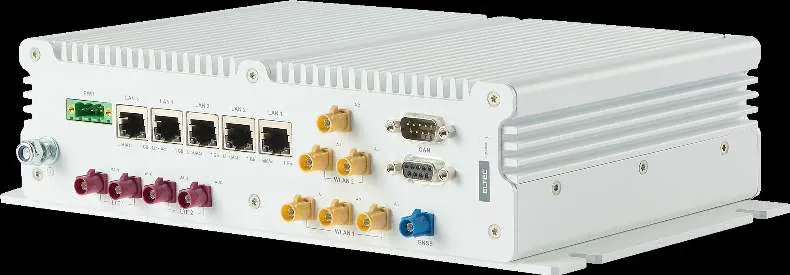

Dodatkowe zdjęcie montażowe ze strony 9
Dodatkowe zdjęcie montażowe ze strony 9

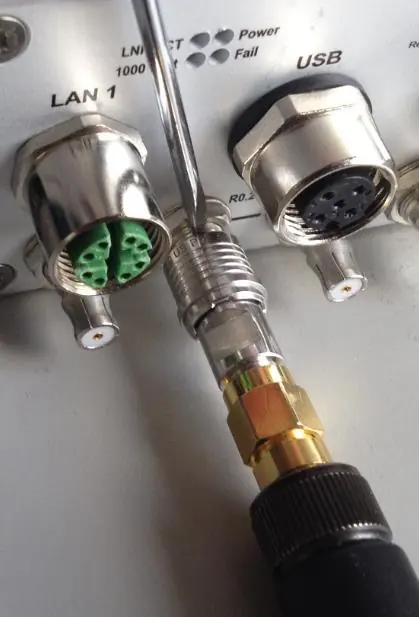

Dodatkowe zdjęcie montażowe ze strony 12
Dodatkowe zdjęcie montażowe ze strony 12

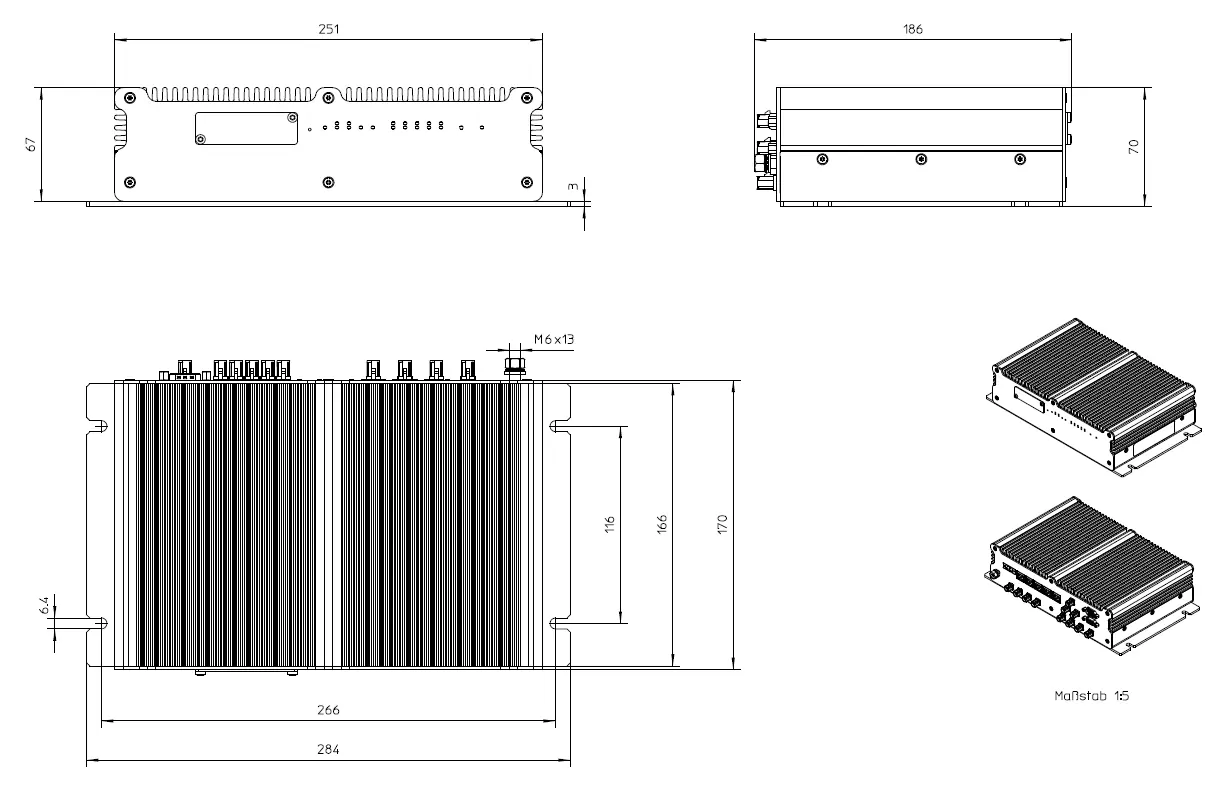

Wymiary obudowy i otwory montażowe
Wymiary obudowy i otwory montażowe
  • Nie instalować w pobliżu źródeł ciepła (np. grzejników).
  • Zapewnić co najmniej 150 mm wolnej przestrzeni wokół obudowy dla odpowiedniego odprowadzania ciepła.
  • Dla optymalnego chłodzenia złącza powinny być skierowane w dół.
  • Urządzenie posiada cztery otwory montażowe; należy użyć śrub M6 z podkładkami.
  • Klasa ochrony obudowy to IP40.

Podłączenie elektryczne i anteny

Urządzenie nie posiada włącznika; uruchamia się automatycznie po podłączeniu zasilania. Napięcie nominalne wynosi 12-24 V DC.

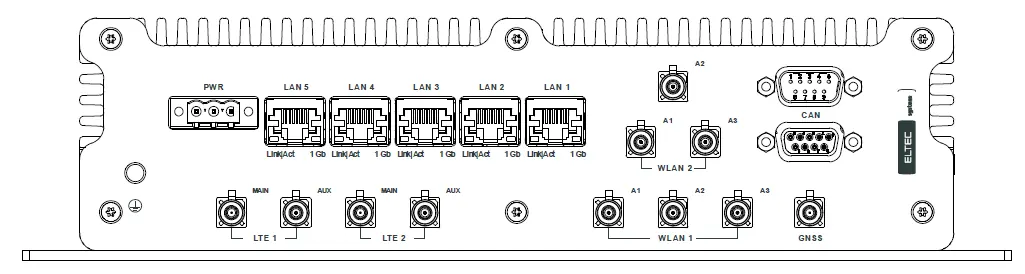

Widok tylnego panelu ze złączami
Widok tylnego panelu ze złączami
  • Zasilanie: Użyj złącza MSTB 2.5/3 GF. Pin 1: +VIN, Pin 2: -VIN, Pin 3: Ignition.
  • Uziemienie: Należy podłączyć przewód uziemiający do śruby uziemiającej na przednim panelu (przekrój min. 2.5 mm²).
  • Anteny: Urządzenie obsługuje anteny LTE, WLAN i GNSS. Należy upewnić się, że złącza są poprawnie zamocowane (usłyszysz kliknięcie w przypadku złączy QLS/Fakra).

Obsługa kart SIM i przycisk Reset

Urządzenie posiada 4 sloty SIM (2 na modem). Dostęp do nich znajduje się pod pokrywą serwisową na przednim panelu, zabezpieczoną śrubami Torx. Nie zmieniaj kart SIM, gdy urządzenie jest pod napięciem.

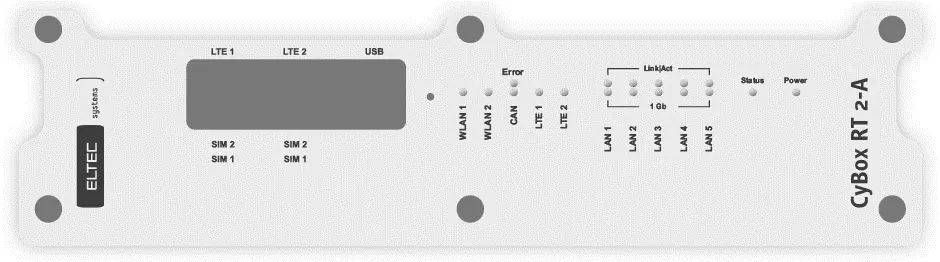

Widok przedniego panelu
Widok przedniego panelu
Przypisanie slotów SIM
Przypisanie slotów SIM

Przycisk reset znajduje się za przednim panelem (dostępny przez mały otwór). Krótkie naciśnięcie (<2s) resetuje urządzenie, długie (>5s) usuwa konfigurację użytkownika.

Wskaźniki LED

Diody LED na przednim panelu informują o stanie pracy:

  • Power: Zielona (świeci) - poprawne zasilanie.
  • Status: Czerwona (świeci) - wykryto błąd; Zielona (miga) - resetowanie do ustawień fabrycznych.
  • LAN: Informują o prędkości połączenia (1 Gbit lub 10/100 Mbit).

Praktyczna pomoc

Typowe problemy

Urządzenie się nie uruchamia

Sprawdź, czy zasilanie jest podłączone do złącza PWR (12-24V DC) i czy kabel nie jest uszkodzony.

Urządzenie się przegrzewa

Upewnij się, że wokół obudowy jest co najmniej 150 mm wolnej przestrzeni i złącza są skierowane w dół.

Brak połączenia z siecią

Sprawdź poprawność instalacji kart SIM oraz czy anteny są prawidłowo dokręcone/wpięte.

Przed użyciem

  • Sprawdź napięcie zasilania (12-24V DC).
  • Przygotuj śruby M6 z podkładkami do montażu.
  • Upewnij się, że masz odpowiednie złącza (MSTB 2.5/3, RJ45, D-Sub 9).
  • Zapewnij 150 mm wolnej przestrzeni wokół urządzenia.
  • Podłącz przewód uziemiający do śruby na obudowie.

Parametry w praktyce

Napięcie wejściowe
12-24 VDC (nominalne), do 32 VDC.
Klasa ochrony
IP40 (ochrona przed ciałami stałymi >1mm).
Złącze zasilania
MSTB 2.5/3 GF (Phoenix Contact).

Ilustracje i schematy

  • Rysunek 6: Wymiary obudowy i otwory montażowe.
  • Rysunek 7: Montaż przewodu uziemiającego.
  • Rysunek 5: Przypisanie slotów SIM do modemów.

Zgodność modelu

  • Wymaga zasilania DC.
  • Wymaga anten zewnętrznych (LTE, WLAN, GNSS).
  • Sloty SIM są zależne od oprogramowania.
