Instrukcja obsługi przełącznika Ethernet Westermo Viper 12A
Szybki przewodnik po instalacji i obsłudze przełączników Ethernet Westermo serii Viper 12A. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie i kable oraz zrozumieć wskaźniki LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przełączniki serii Viper 12A są przeznaczone do pracy w trudnych warunkach, takich jak tabor kolejowy. Instalacja i obsługa muszą być wykonywane przez wykwalifikowany personel serwisowy. Urządzenie wymaga zewnętrznego bezpiecznika (T1.6 A, 250 V) oraz poprawnego uziemienia ochronnego przed podłączeniem zasilania.
Opis urządzenia
Viper 12A to zarządzalne 12-portowe przełączniki routingowe. Charakteryzują się wysoką odpornością na wibracje, ekstremalne temperatury i wilgotność. Posiadają stopień ochrony IP67, co zapobiega wnikaniu wody i pyłu. Urządzenie wykorzystuje system operacyjny WeOS 4.
Montaż i instalacja
Urządzenie można montować na ścianie w pionie lub poziomie. Wymagane są cztery śruby M5, M6 lub 1/4" z podkładkami 12 mm. Należy zapewnić odpowiednią cyrkulację powietrza dla chłodzenia konwekcyjnego. Przed podłączeniem zasilania należy podłączyć przewód ochronny (PE) do wyznaczonego terminala uziemiającego.
Podłączenia
Wszystkie połączenia wykorzystują złącza M12. Zalecany moment dokręcania to 0.6 Nm. Nieużywane złącza muszą być zabezpieczone dostarczonymi zaślepkami, aby zachować stopień ochrony IP67. Urządzenie obsługuje redundantne zasilanie.
Wskaźniki LED
- ON: Stan zasilania i alarmów.
- RSTP: Status protokołu RSTP.
- FRNT: Status protokołu FRNT.
- DC: Status zasilania (DC1 i DC2).
- X1-X12: Status połączenia portów Ethernet (link, dane, alarmy).
Konserwacja
Do czyszczenia używać suchej lub lekko wilgotnej szmatki. Nie używać silnych detergentów ani rozpuszczalników. Nie malować urządzenia, gdyż może to zatkać membranę wentylacyjną. W przypadku wymiany urządzenia zaleca się przeniesienie konfiguracji za pomocą wtyczki USB Westermo.
Dane techniczne
Urządzenie pracuje w zakresie napięć 24-110 VDC (operacyjnie 16.8-143 VDC). Temperatura pracy wynosi od -40 do +70°C. MTBF wynosi ponad 500 000 godzin.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa lub nie ma zasilania
Sprawdź podłączenie zasilania i bezpiecznik zewnętrzny (T1.6 A, 250 V). Upewnij się, że napięcie mieści się w zakresie 16.8-143 VDC.
Przegrzewanie się urządzenia
Upewnij się, że przepływ powietrza wokół urządzenia nie jest zablokowany. Urządzenie wykorzystuje chłodzenie konwekcyjne.
Błąd na porcie (żółta dioda)
Oznacza alarm portu lub stan blokowania przez protokół redundancji łącza.
Przed użyciem
- Upewnij się, że instalację przeprowadza wykwalifikowany personel.
- Podłącz przewód ochronny (PE) do terminala uziemiającego przed podłączeniem zasilania.
- Zastosuj zewnętrzny bezpiecznik (T1.6 A, 250 V) zgodnie z przepisami.
- Upewnij się, że wszystkie nieużywane złącza są zabezpieczone dostarczonymi zaślepkami.
- Sprawdź, czy temperatura otoczenia mieści się w zakresie -40 do +70°C.
Parametry w praktyce
- Napięcie zasilania
- 24-110 VDC (zakres operacyjny 16.8-143 VDC).
- Stopień ochrony
- IP67 (odporność na wodę i pył).
Ilustracje i schematy

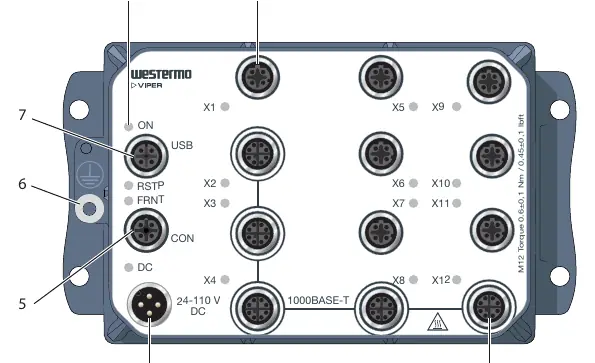

- Rysunek 3: Lokalizacja portów interfejsu i wskaźników LED.

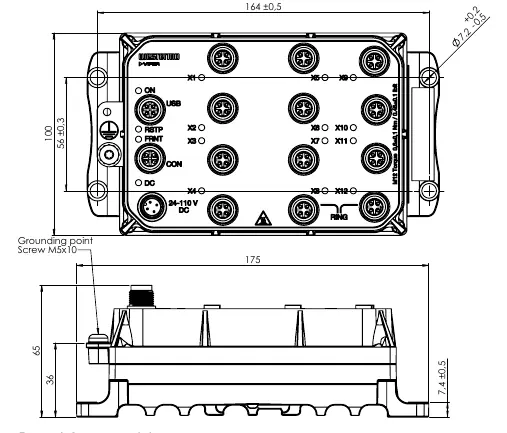

- Rysunek 4: Rysunek wymiarowy urządzenia.
- Rysunek 5: Instrukcja montażu ściennego.

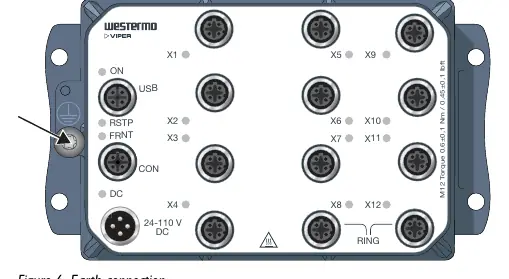

- Rysunek 6: Podłączenie uziemienia ochronnego.
Zgodność modelu
- Wymaga kabli M12 z odpowiednim kodowaniem (A, B, D, X w zależności od portu).
- Zalecane kable Westermo dla zasilania: 3146-1106 (1.5 m) lub 3146-1107 (5 m).
