Przewodnik skalowalności Cisco Nexus Dashboard Fabric Controller 12.0.2f
Sprawdź oficjalne limity skalowalności i wymagania sprzętowe dla Cisco Nexus Dashboard Fabric Controller w wersji 12.0.2f. Przewodnik zawiera specyfikacje dla różnych typów wdrożeń, w tym Fabric Discovery, Fabric Controller oraz SAN...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o skalowalności
Niniejszy dokument zawiera zweryfikowane wartości skalowalności dla oprogramowania Cisco Nexus Dashboard Fabric Controller (NDFC) w wersji 12.0.2f. Wartości te zostały przetestowane w środowiskach testowych i nie stanowią teoretycznych limitów systemu. Należy pamiętać, że wyniki mogą się różnić przy jednoczesnym skalowaniu wielu funkcji. Cisco NDFC 12.0.2f obsługuje do 150 przełączników na strukturę (fabric) oraz 350 przełączników w ramach całej usługi NDFC.

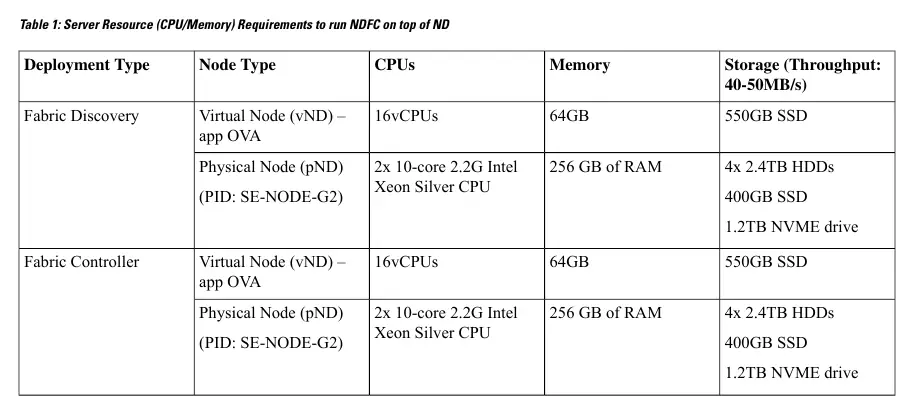

Wymagania sprzętowe serwera
Wymagania dotyczące zasobów serwerowych (CPU, pamięć, pamięć masowa) zależą od typu wdrożenia:
- Virtual Node (vND) - app OVA: Wymaga 16 vCPU, 64 GB pamięci RAM oraz 550 GB przestrzeni SSD.
- Physical Node (pND) - PID: SE-NODE-G2: Wymaga 2x 10-rdzeniowych procesorów Intel Xeon Silver 2.2G, 256 GB pamięci RAM oraz konfiguracji dyskowej: 4x 2.4TB HDD, 400GB SSD i 1.2TB NVMe.

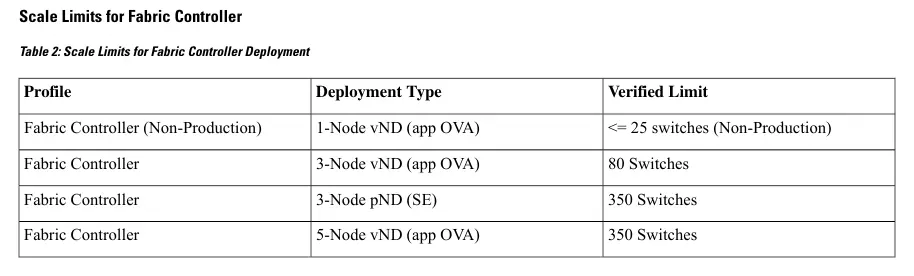

Limity skalowalności dla Fabric Controller
Limity dla wdrożeń Fabric Controller różnią się w zależności od profilu:
- 1-Node vND (app OVA) - Non-Production: do 25 przełączników.
- 3-Node vND (app OVA): 80 przełączników.
- 3-Node pND (SE): 350 przełączników.
- 5-Node vND (app OVA): 350 przełączników.
Limity dla Fabric Discovery
Limity dla wdrożeń Fabric Discovery są analogiczne do Fabric Controller:
- 1-Node vND (app OVA) - Non-Production: do 25 przełączników.
- 3-Node vND (app OVA): 80 przełączników.
- 3-Node pND (SE): 350 przełączników.
- 5-Node vND (app OVA): 350 przełączników.
Limity dla VXLAN EVPN i migracji
Dla nowych wdrożeń (Greenfield) VXLAN EVPN, limit przełączników na strukturę wynosi 150. W przypadku migracji (Brownfield) z DCNM, limity są następujące:
- Switches per fabric: 100.
- Physical Interfaces: 5000.
- VRF instances: 100.
- Overlay networks: 500.
- Endpoints: 50000.
Limity dla SAN Controller
Wdrożenia SAN Controller bez SAN Insights obsługują 80 przełączników i 20K portów (dla 1-Node i 3-Node vND). W przypadku wdrożeń z SAN Insights, limity są wyższe i zależą od typu węzła, osiągając od 120K do 250K ITLs/ITNs.
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
Przekroczenie limitów skalowalności
Wartości w dokumencie są zweryfikowane; przy jednoczesnym skalowaniu wielu funkcji wyniki mogą odbiegać od podanych limitów.
Błędy w konfiguracji ACL (RTP Flow Monitoring)
Limit wynosi 128 TCAM spaces. Łączna liczba wpisów IPv4 i IPv6 nie może przekroczyć tego limitu.
Przed użyciem
- Określ typ wdrożenia (Fabric Discovery, Fabric Controller lub SAN Controller)
- Wybierz odpowiedni typ węzła (vND - wirtualny lub pND - fizyczny)
- Zweryfikuj wymagania sprzętowe (CPU, RAM, Storage) dla wybranego typu węzła
- Upewnij się, że środowisko spełnia wymagania dla wersji 12.0.2f
Parametry w praktyce
- vND (Virtual Node)
- Wirtualny węzeł działający jako aplikacja OVA.
- pND (Physical Node)
- Fizyczny węzeł serwerowy (np. SE-NODE-G2).
Zgodność modelu
- Wartości są zweryfikowane na testowych środowiskach i nie stanowią teoretycznych limitów systemu.
- Dla migracji (Brownfield) obowiązują inne limity niż dla nowych wdrożeń (Greenfield).
