Instrukcja wdrożenia FlexPod Datacenter
Kompletny przewodnik wdrożenia FlexPod Datacenter z wykorzystaniem Cisco UCS, NetApp ONTAP, VMware i Cisco Intersight. Zawiera procedury konfiguracji sieci, pamięci masowej i automatyzacji Ansible.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi szczegółowy przewodnik wdrożenia rozwiązania FlexPod Datacenter. FlexPod to zweryfikowane podejście do wdrażania technologii Cisco i NetApp w celu budowy współdzielonej infrastruktury chmury prywatnej i publicznej. Instrukcja obejmuje konfigurację Cisco UCS, NetApp ONTAP, VMware vSphere oraz przełączników Cisco Nexus i MDS.
Wymagania wstępne
- Dostęp do Internetu dla stacji roboczej zarządzania.
- Zainstalowane oprogramowanie Ansible na stacji roboczej.
- Fizyczne zamontowanie i okablowanie sprzętu zgodnie ze schematami zawartymi w dokumencie.
- Pobranie wymaganych obrazów oprogramowania (ISO, OVA).
Konfiguracja sieci
Instrukcja opisuje konfigurację przełączników Cisco Nexus 93360YC-FX2 dla środowiska FlexPod. Proces obejmuje:
- Konfigurację początkową z konsoli szeregowej.
- Konfigurację NTP i VLAN.
- Automatyzację konfiguracji przełączników przy użyciu Ansible.
Konfiguracja pamięci masowej NetApp ONTAP
Wdrożenie obejmuje konfigurację kontrolerów NetApp AFF A400/A800. Główne kroki to:
- Weryfikacja kompatybilności sprzętu i oprogramowania.
- Konfiguracja klastra ONTAP.
- Automatyzacja konfiguracji pamięci masowej przy użyciu Ansible.
Konfiguracja Cisco Intersight Managed Mode
Cisco Intersight Managed Mode (IMM) umożliwia zarządzanie systemem Cisco UCS z chmury. Proces obejmuje:
- Konfigurację Fabric Interconnects w trybie Intersight.
- Tworzenie konta i licencjonowanie w Cisco Intersight.
- Tworzenie grup zasobów i organizacji.
- Wdrażanie profili domen Cisco UCS.
Konfiguracja VMware vSphere 7.0U3
Instrukcja zawiera szczegółowe kroki instalacji VMware ESXi oraz vCenter Server Appliance:
- Instalacja ESXi na serwerach UCS przy użyciu wirtualnych mediów (vKVM).
- Konfiguracja sieci zarządzania dla hostów ESXi.
- Wdrożenie i konfiguracja vCenter Server Appliance.
- Konfiguracja datastore'ów i polityk pamięci masowej.
Automatyzacja Ansible
Dokument kładzie duży nacisk na automatyzację wdrożenia przy użyciu Ansible. Dostępne są playbooki do konfiguracji sieci, pamięci masowej, serwerów UCS oraz VMware. Przed uruchomieniem automatyzacji należy odpowiednio skonfigurować pliki zmiennych (inventory, group_vars).
Bezpieczeństwo i konserwacja
Instrukcja zawiera informacje dotyczące:
- Konfiguracji SNMPv3 dla bezpieczeństwa.
- Rozwiązywania problemów z bootowaniem przy przenoszeniu profili serwera (UEFI Secure Boot).
- Tworzenia kopii zapasowych konfiguracji przełączników i vCenter.
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
Błąd bootowania przy przenoszeniu profili serwera (Security Violation)
Użyj klucza odzyskiwania (recovery key) zgodnie z procedurą opisaną na stronie 102.
Brak wykrycia serwerów w Intersight
Sprawdź status połączenia w Device Connector i upewnij się, że Device ID oraz Claim Code są poprawne.
Błąd instalacji ESXi z powodu certyfikatów
Zresetuj serwer, wejdź do BIOSu (F2) i ustaw poprawną datę oraz godzinę.
Przed użyciem
- Upewnij się, że sprzęt jest fizycznie zamontowany i okablowany zgodnie ze schematem.
- Przygotuj stację roboczą z zainstalowanym Ansible i dostępem do repozytoriów Cisco DevNet.
- Pobierz wymagane obrazy oprogramowania (ISO, OVA) dla ESXi, vCenter i DCNM.
- Skonfiguruj adresy IP zarządzania dla wszystkich urządzeń przed rozpoczęciem automatyzacji.
- Upewnij się, że masz wymagane licencje dla ONTAP i przełączników.
Parametry w praktyce
- 100Gbps Ethernet
- Przepustowość sieciowa zapewniana przez Cisco UCS VIC 15231 i Fabric Interconnect 6536.
- IMM (Intersight Managed Mode)
- Architektura zarządzania Cisco UCS z chmury, zastępująca tradycyjne zarządzanie lokalne.
Ilustracje i schematy

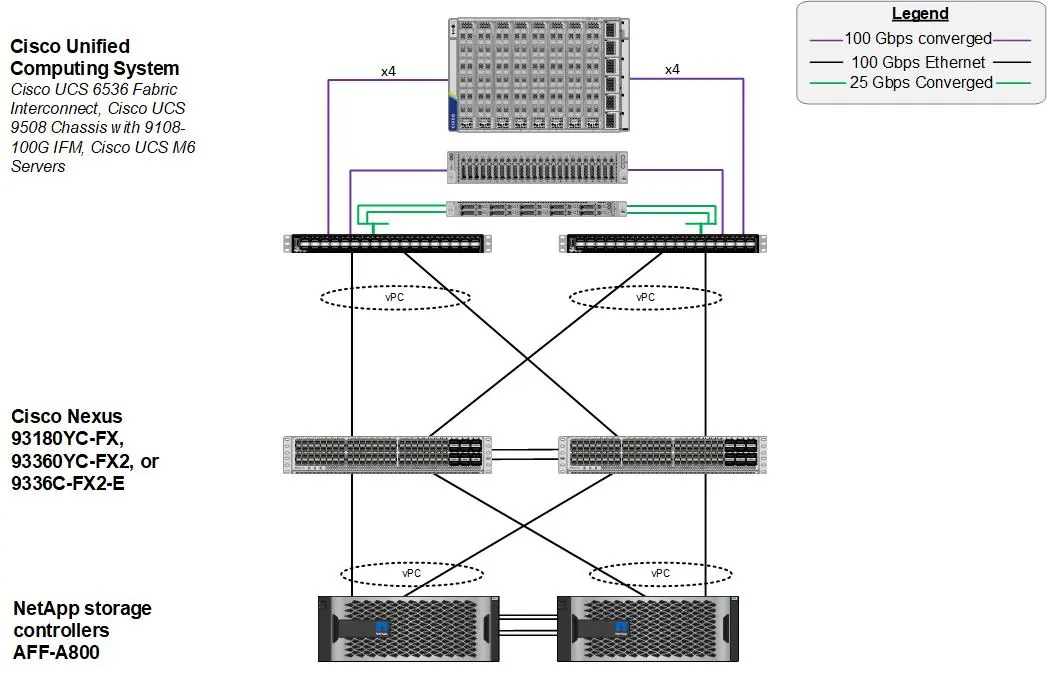

- Rysunek 1: Topologia fizyczna dla dostępu do pamięci masowej opartej na IP.
- Rysunek 3: Okablowanie FlexPod z Cisco UCS 6536.
- Rysunek 4: Przepływ pracy automatyzacji Ansible.
- Rysunek 6: Okablowanie Cisco Nexus SAN Switching z FCoE.
Zgodność modelu
- Wymaga Cisco UCS 6536 Fabric Interconnect.
- Wymaga NetApp ONTAP 9.11.1.
- Wymaga VMware vSphere 7.0 U3.
- Cisco Nexus 93180YC-FX, 93360YC-FX2, 9336C-FX2-E nie obsługują SAN Analytics.
