Instrukcja rozwiązywania problemów Cisco Nexus 1000V dla Microsoft Hyper-V
Przewodnik rozwiązywania problemów dla Cisco Nexus 1000V w środowisku Microsoft Hyper-V. Zawiera procedury diagnostyczne, listę komend CLI, obsługę błędów instalacji, aktualizacji, licencji oraz konfiguracji sieci.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument służy jako przewodnik rozwiązywania problemów dla systemu Cisco Nexus 1000V w środowisku Microsoft Hyper-V. Instrukcja skupia się na metodologii diagnostyki, wykorzystaniu narzędzi CLI oraz rozwiązywaniu typowych błędów występujących podczas instalacji, aktualizacji, zarządzania licencjami oraz konfiguracji sieci.
Metodologia rozwiązywania problemów
Proces diagnostyczny obejmuje trzy główne kroki: zebranie informacji o objawach, identyfikację potencjalnych przyczyn oraz systematyczną eliminację problemów. Zaleca się utrzymywanie spójnych wersji oprogramowania, włączenie logowania systemowego oraz weryfikację zmian konfiguracyjnych.
Narzędzia diagnostyczne
Do diagnozy wykorzystuje się komendy CLI, takie jak show module, show version, show running-config, show logging log oraz show interfaces brief. Instrukcja szczegółowo opisuje również monitorowanie procesów i wykorzystania CPU za pomocą show processes oraz show system resources.
Instalacja i konfiguracja
Rozdział dotyczący instalacji zawiera rozwiązania problemów takich jak: host w stanie Not Responding w SCVMM, brakujące maszyny wirtualne oraz błędy podczas dodawania hostów do przełącznika logicznego. Opisano procedury usuwania błędnych adapterów sieciowych oraz weryfikację poprawności instalacji dostawcy konfiguracji.
Aktualizacje i licencje
Przewodnik zawiera listę błędów ISSU (In-Service Software Upgrade) wraz z rozwiązaniami, takimi jak weryfikacja miejsca w pamięci bootflash czy synchronizacja VSM. W sekcji licencji wyjaśniono zasady licencjonowania oparte na gniazdach CPU oraz procedury rozwiązywania problemów z wygasającymi licencjami.
Wysoka dostępność (HA)
Opisano mechanizmy zapewniające wysoką dostępność, w tym redundancję, izolację procesów i stanowy przełącznik nadzorczy (stateful switchover). Zawarto procedury rozwiązywania problemów z synchronizacją VSM oraz błędami w klastrach failover.
Konfiguracja sieci i portów
Instrukcja szczegółowo omawia rozwiązywanie problemów z portami (w tym ErrDisabled), profilami portów, kanałami portów (Port Channels), trunkingiem oraz VLANami (w tym Private VLANs). Opisano również zaawansowane funkcje, takie jak NetFlow, Access Control Lists (ACL), Quality of Service (QoS), SPAN oraz IGMP Snooping.
Kontakt z pomocą techniczną
Przed kontaktem z Cisco TAC zaleca się zebranie szczegółowych danych diagnostycznych za pomocą komendy show tech-support detail na VSM oraz skryptu vem-support.ps1 na VEM.
Oficjalne zasoby z instrukcji
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
Host w stanie Not Responding w Microsoft SCVMM
Uruchom interfejs SCVMM, wybierz serwer w stanie Not Responding i odśwież hosta.

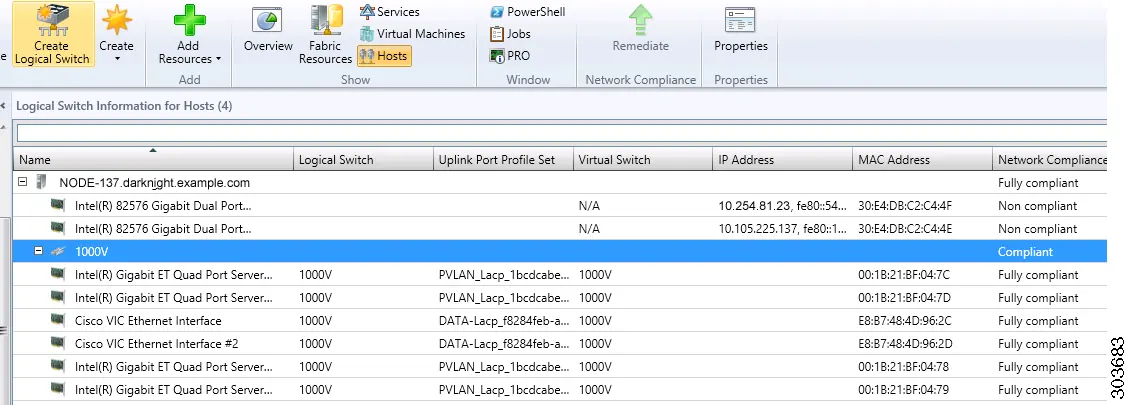

Błąd 2912 podczas dodawania hostów do przełącznika logicznego

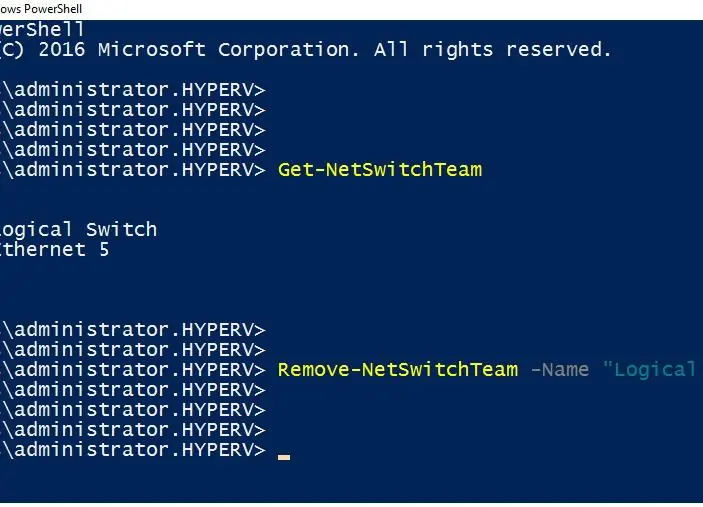

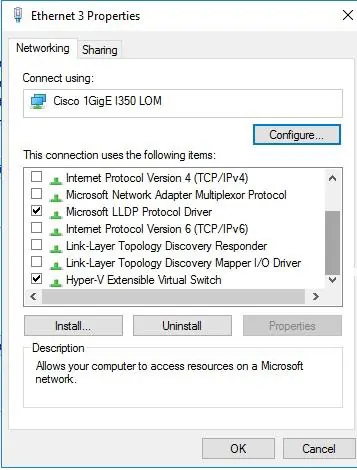

Odinstaluj adaptery Hyper-V Virtual Ethernet i Switch Extension, usuń istniejące zespoły NIC (NIC teams) za pomocą PowerShell i utwórz przełącznik ponownie.
Błąd licencji (VEM Unlicensed)
Sprawdź użycie licencji komendą 'show license usage', upewnij się, że VEM ma wystarczającą liczbę licencji na gniazda CPU.
Błąd 'Pre-Upgrade check failed' podczas ISSU
Sprawdź dostępność miejsca w partycji /var/sysmgr lub w pamięci bootflash. W razie potrzeby usuń zbędne pliki (nie usuwając plików systemowych).
Przed użyciem
- Upewnij się, że masz dostęp do interfejsu Microsoft SCVMM.
- Zaloguj się do CLI przełącznika z rolą network-admin.
- Przygotuj topologię sieci w celu izolacji obszarów problemowych.
- Sprawdź, czy wersje oprogramowania VSM i VEM są kompatybilne.
- Upewnij się, że porty 80 i 443 są otwarte dla komunikacji VSM-SCVMM.
Parametry w praktyce
- CBL (Color Blocking Logic)
- Wartość 1 oznacza, że port jest w stanie przekazywania (forwarding), 0 oznacza blokadę.
- LTL (Local Target Logic)
- Indeks interfejsu używany do szybkiej identyfikacji portu w komendach diagnostycznych VEM.
- VEM (Virtual Ethernet Module)
- Część przełącznika działająca na serwerze Hyper-V, odpowiedzialna za przełączanie ruchu danych.
- VSM (Virtual Supervisor Module)
- Oprogramowanie sterujące przełącznika, działające jako maszyna wirtualna.
Ilustracje i schematy

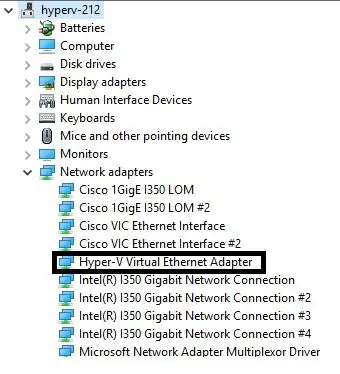

- Rysunek 3-1: Pokazuje adaptery sieciowe w Menedżerze urządzeń, które należy sprawdzić przy błędach instalacji.
- Rysunek 11-1: Przedstawia mapowanie warstw portów w VEM (Virtual NICs, vEth, lveth, Ethernet, Uplink).
- Rysunek 11-2: Ilustruje widok VSM w architekturze przełącznika rozproszonego.
Zgodność modelu
- Wsparcie dla APC (Asymmetric Port Channel) tylko w trybie ON, brak wsparcia dla LACP.
- NetFlow nie jest obsługiwany w port channelach.
- VLANy 3968-4047 oraz 4094 są zarezerwowane dla systemu.
