Instrukcja wdrożenia FlexPod Datacenter
Kompletny przewodnik wdrożeniowy dla FlexPod Datacenter z wykorzystaniem Cisco Intersight, VMware vSphere 7.0U3 oraz NetApp ONTAP 9.11. Zawiera procedury automatyzacji Ansible, konfiguracji sieci, pamięci masowej i zarządzania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalny przewodnik wdrożeniowy dla architektury FlexPod Datacenter. Opisuje proces konfiguracji infrastruktury opartej na Cisco UCS, przełącznikach Cisco Nexus i MDS oraz pamięci masowej NetApp AFF. Instrukcja kładzie duży nacisk na automatyzację wdrożenia przy użyciu Ansible oraz zarządzanie chmurowe za pomocą platformy Cisco Intersight.
Opis rozwiązania
FlexPod Datacenter to zweryfikowane podejście do budowy infrastruktury chmurowej. Kluczowe komponenty obejmują:
- Cisco UCS X-Series z Intersight Managed Mode (IMM).
- Łączność 100Gbps Ethernet i 32Gbps Fibre Channel.
- NetApp AFF A800/A400 z systemem ONTAP 9.11.
- Integrację z VMware vSphere 7.0U3.
Automatyzacja wdrożenia
Instrukcja szczegółowo opisuje wykorzystanie playbooków Ansible do konfiguracji warstw sieciowej, pamięci masowej i obliczeniowej. Wymagane jest przygotowanie stacji roboczej z systemem Linux/macOS, zainstalowanym Ansible oraz dostępem do repozytoriów Cisco DevNet.

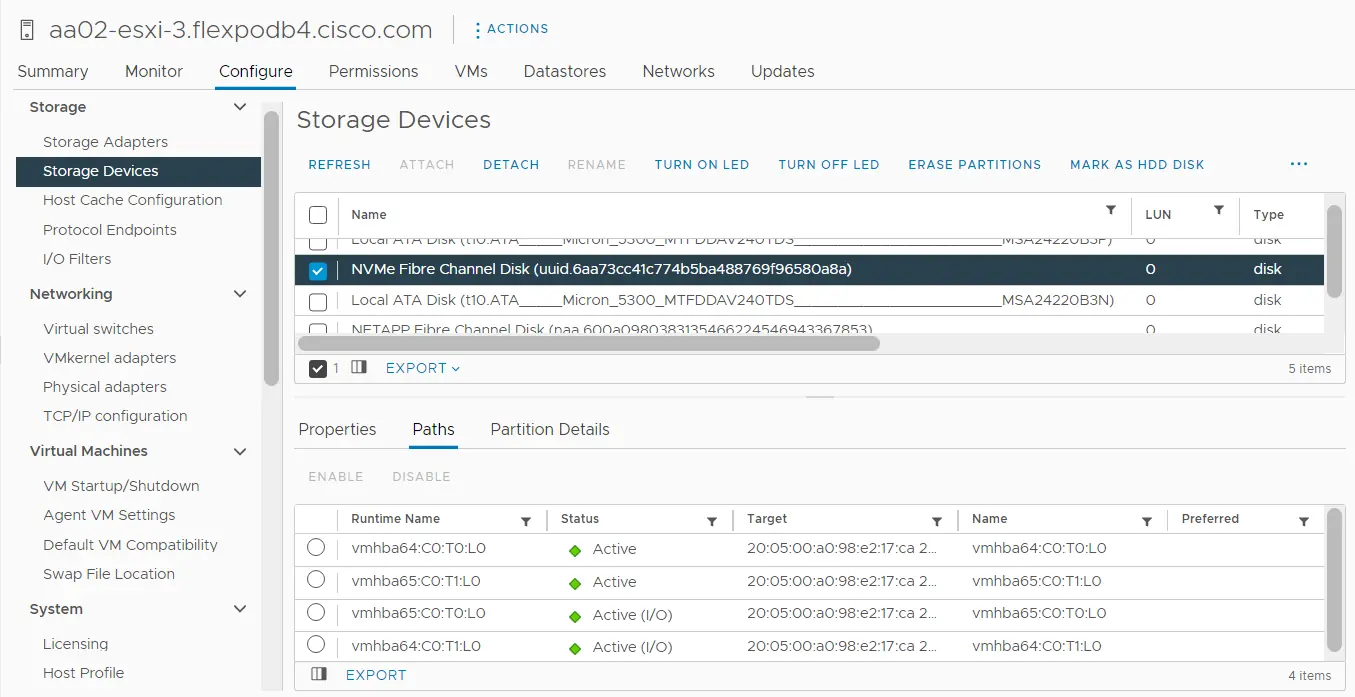

Konfiguracja sieci i pamięci masowej
Dokument zawiera szczegółowe tabele VLAN oraz procedury konfiguracji przełączników Cisco Nexus i MDS. Opisano również proces inicjalizacji węzłów NetApp ONTAP oraz konfigurację bootowania z sieci (SAN boot).
Zarządzanie przez Cisco Intersight

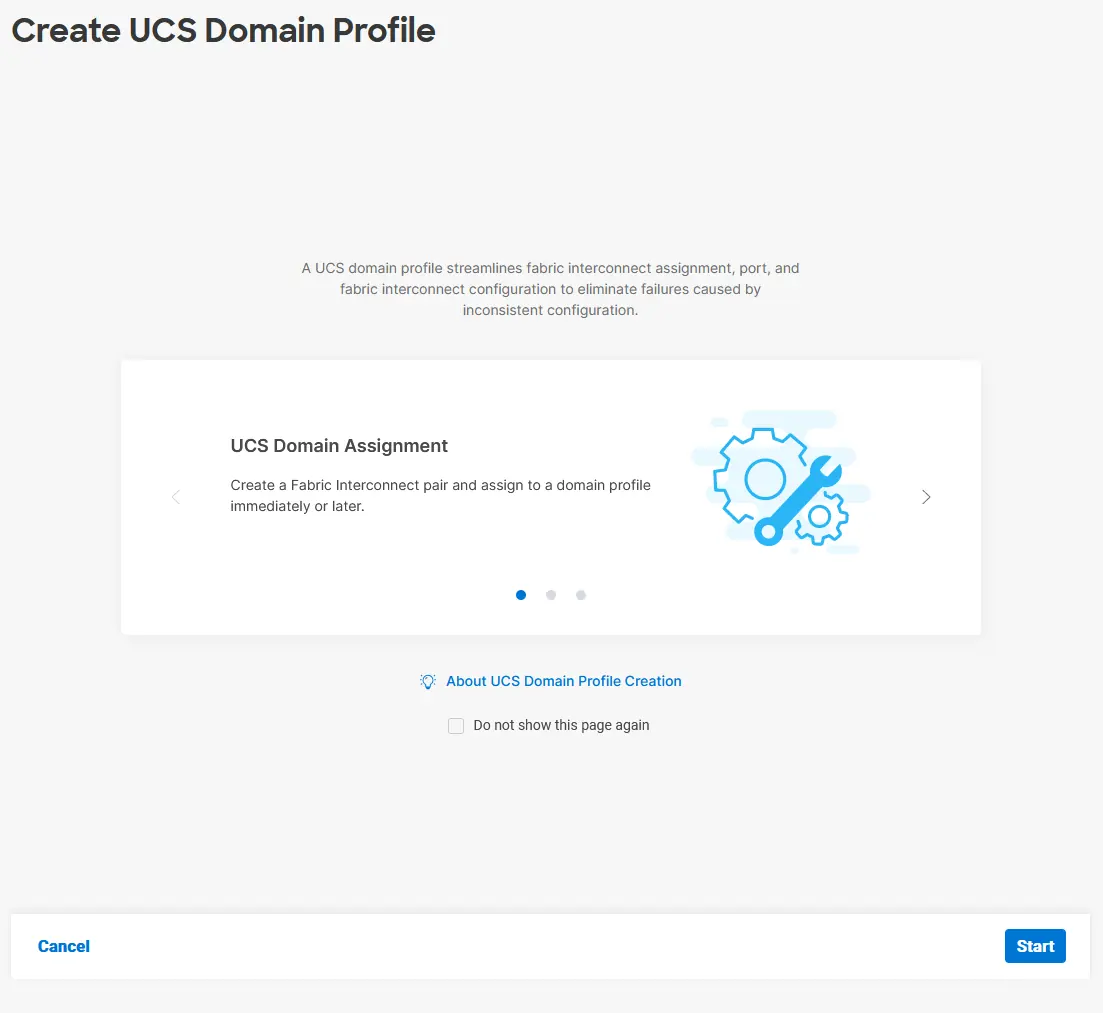

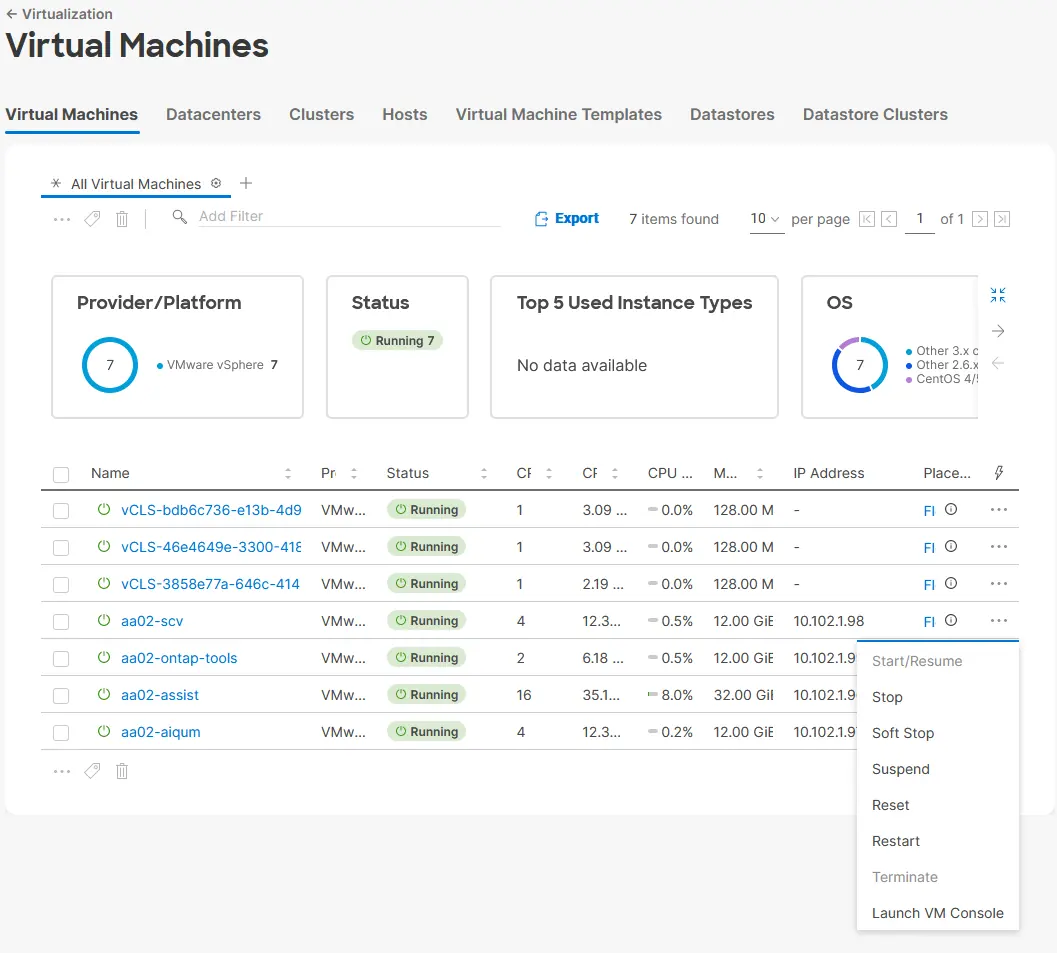

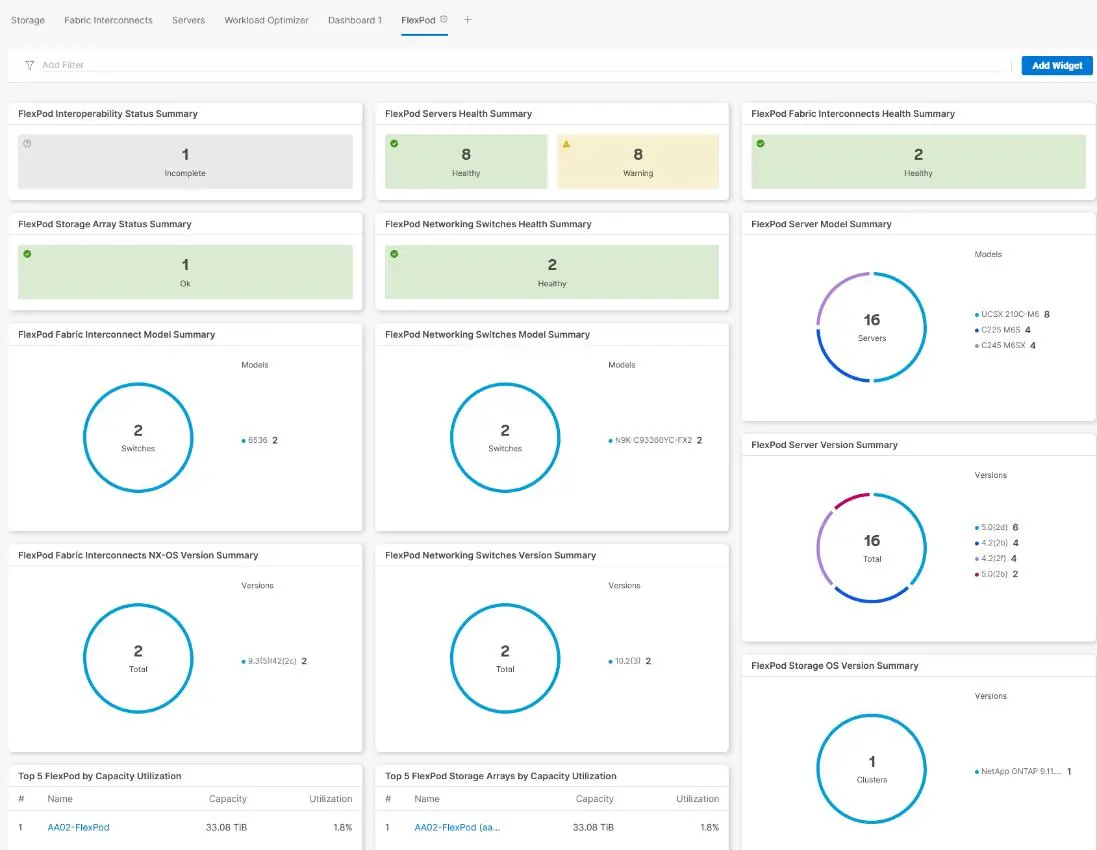

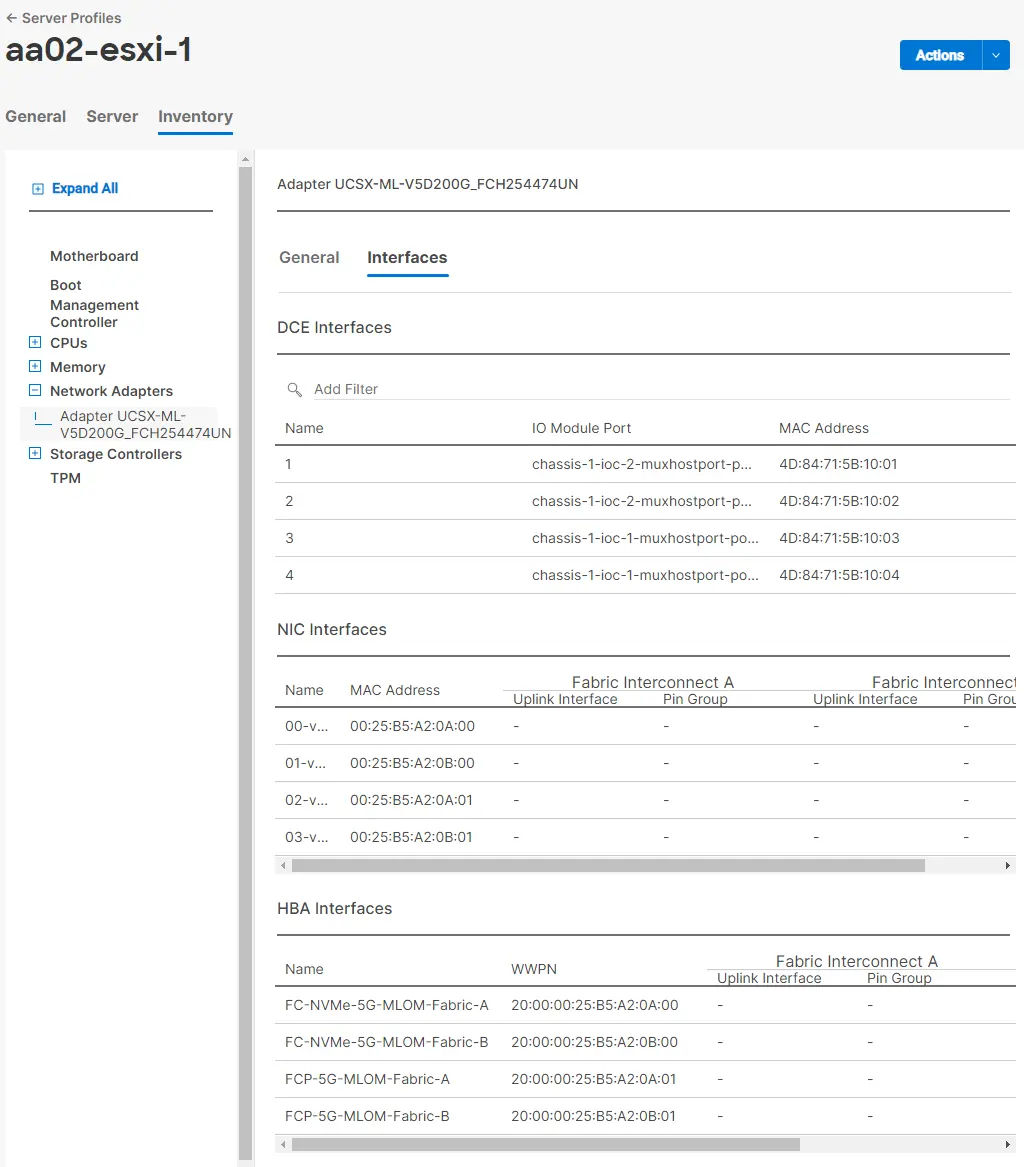

Wdrożenie obejmuje konfigurację Cisco Intersight Managed Mode (IMM), tworzenie profili domenowych UCS, polityk VLAN/VSAN oraz konfigurację portów. Instrukcja wyjaśnia również proces wdrażania Cisco Intersight Assist Appliance dla zarządzania urządzeniami zewnętrznymi.
Konserwacja i wsparcie
W sekcji narzędzi zarządzania opisano instalację NetApp ONTAP Tools, SnapCenter oraz Active IQ Unified Manager, które zapewniają monitorowanie wydajności i ochronę danych w środowisku wirtualnym.
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
Błąd instalacji ESXi z powodu niezweryfikowanych certyfikatów
Zresetuj serwer, wejdź do BIOS (F2) i ustaw aktualną datę oraz godzinę.
Błąd przy przenoszeniu profilu serwera z włączonym UEFI Secure Boot
Zgromadź klucze odzyskiwania (recovery keys) za pomocą komendy 'esxcli system settings encryption recovery list' przed przeniesieniem profilu.
Brak wykrycia węzłów w ONTAP System Manager
Odśwież stronę przeglądarki lub przeprowadź konfigurację klastra za pomocą wiersza poleceń (CLI).
Przed użyciem
- Upewnij się, że wszystkie urządzenia są fizycznie zamontowane i okablowane zgodnie ze schematem.
- Przygotuj stację roboczą z zainstalowanym Ansible i dostępem do Internetu.
- Pobierz wymagane obrazy ISO (VMware ESXi, vCenter) oraz pliki OVA (Intersight Assist, DCNM).
- Skonfiguruj adresy IP zarządzania dla wszystkich urządzeń.
- Utwórz konto w Cisco Intersight i wygeneruj token rejestracyjny.
Parametry w praktyce
- Intersight Managed Mode (IMM)
- Architektura zarządzania systemami Cisco UCS z poziomu chmury.
- vPC (virtual Port Channel)
- Technologia Cisco umożliwiająca łączenie portów z różnych przełączników w jeden logiczny kanał.
- VAAI (vSphere APIs for Array Integration)
- Interfejsy API VMware umożliwiające odciążenie operacji pamięci masowej na macierz NetApp.
Ilustracje i schematy

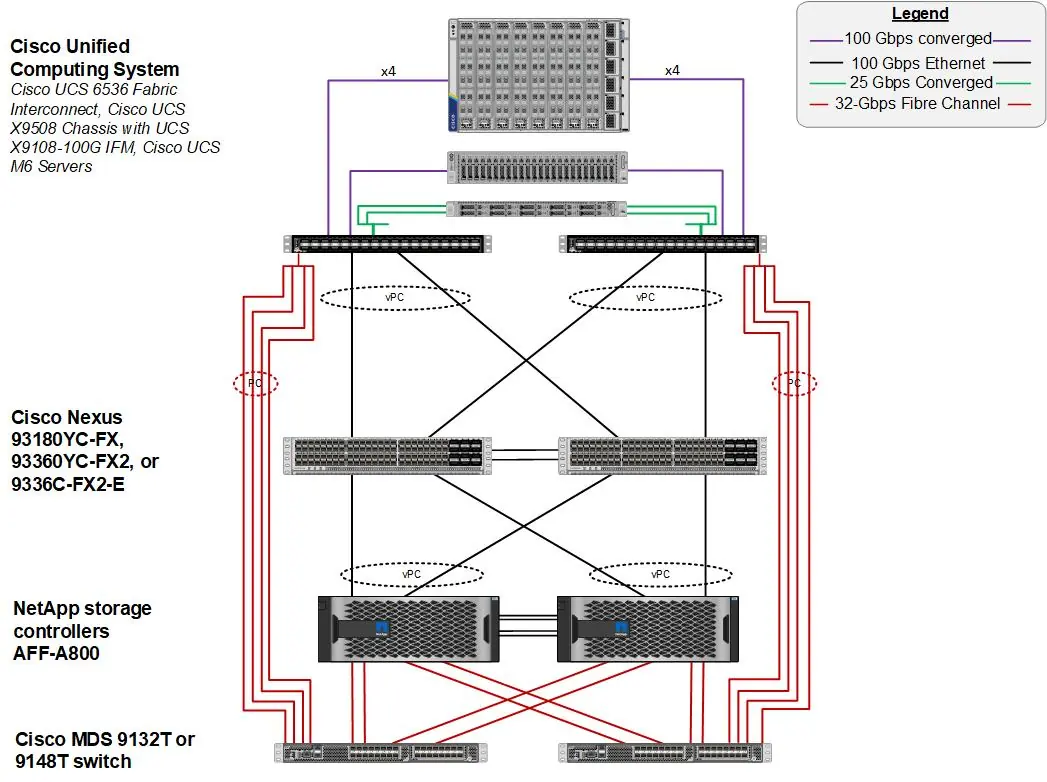

- Rysunki topologii (Figure 1, 2, 3) przedstawiają fizyczne połączenia między serwerami UCS, przełącznikami Nexus/MDS a macierzami NetApp.
- Schemat Ansible Workflow (Figure 4) ilustruje kolejność konfiguracji warstw infrastruktury.
Zgodność modelu
- Wymagane oprogramowanie: Cisco UCS 4.2(2c), Nexus 10.2(3)F, ONTAP 9.11.1P2, VMware vSphere 7.0 U3.
- Cisco MDS 9132T i łączność FC nie są wymagane przy implementacji opartej wyłącznie na IP (iSCSI/NFS/NVMe-TCP).
