Instrukcja instalacji systemu Cisco Room Kit Pro Precision 60
Kompletna instrukcja instalacji i konfiguracji systemu wideokonferencyjnego Cisco Room Kit Pro Precision 60, zawierająca schematy połączeń, wymagania dotyczące wentylacji oraz wskazówki montażowe.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis systemu
Cisco Room Kit Pro Precision 60 to zaawansowany system wideokonferencyjny przeznaczony do profesjonalnych zastosowań. W skład zestawu wchodzi jednostka centralna (Codec Pro), kamera Precision 60 oraz panel sterowania (Cisco Touch 10 lub Room Navigator).
Bezpieczeństwo i montaż
System musi być instalowany przez wykwalifikowany personel zgodnie z lokalnymi przepisami budowlanymi. Należy zapewnić odpowiednią wentylację: minimum 10 cm wolnej przestrzeni z przodu i z tyłu urządzenia oraz 4,5 cm pod kodekiem. W przypadku montażu w szafie rack, należy użyć dedykowanych uchwytów, które pozwalają na montaż panelem złączy skierowanym do przodu lub do tyłu.
Uruchomienie i połączenia
Podłączenie systemu wymaga użycia certyfikowanych kabli HDMI i Ethernet. Kamera Precision 60 musi być podłączona do kodeka za pomocą kabla Ethernet (nie używać kabli VISCA, gdyż grozi to uszkodzeniem sprzętu). Zasilanie kamery musi odbywać się wyłącznie za pomocą dostarczonego zasilacza. Po podłączeniu wszystkich komponentów, system uruchamia się automatycznie po włączeniu zasilania. W przypadku problemów z uruchomieniem, należy sprawdzić przełączniki zasilania na kodeku i kamerze.
Konfiguracja oprogramowania
Po pierwszym uruchomieniu system wyświetli ekran powitalny. Należy postępować zgodnie z instrukcjami wyświetlanymi na panelu dotykowym, aby zakończyć konfigurację. Zaleca się aktualizację oprogramowania urządzenia przed rozpoczęciem regularnego użytkowania.
Konserwacja i wsparcie
Wszelkie otwory wentylacyjne muszą pozostać drożne. W przypadku korzystania z połączeń wideo przez kabel koncentryczny, wymagane jest użycie adaptera BNC na HD-BNC. Więcej informacji technicznych oraz dokumentację administratora można znaleźć na oficjalnej stronie cisco.com/go/room-docs.
Oficjalne zasoby z instrukcji
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
System nie uruchamia się automatycznie.
Sprawdź, czy przełączniki zasilania na kodeku oraz kamerze są w pozycji włączonej.
Uszkodzenie kamery podczas podłączania.
Nigdy nie używaj kabla VISCA do sterowania kamerą; używaj wyłącznie kabla Ethernet.
Brak sygnału wideo przy użyciu kabla koncentrycznego.
Upewnij się, że używasz adaptera BNC na HD-BNC do połączenia kamery z kodekiem.
Przed użyciem
- Sprawdź zawartość opakowania (kodek, kamera, panel, kable, anteny).
- Zapewnij 10 cm wolnej przestrzeni przed i za kodekiem.
- Zapewnij 4,5 cm wolnej przestrzeni pod kodekiem.

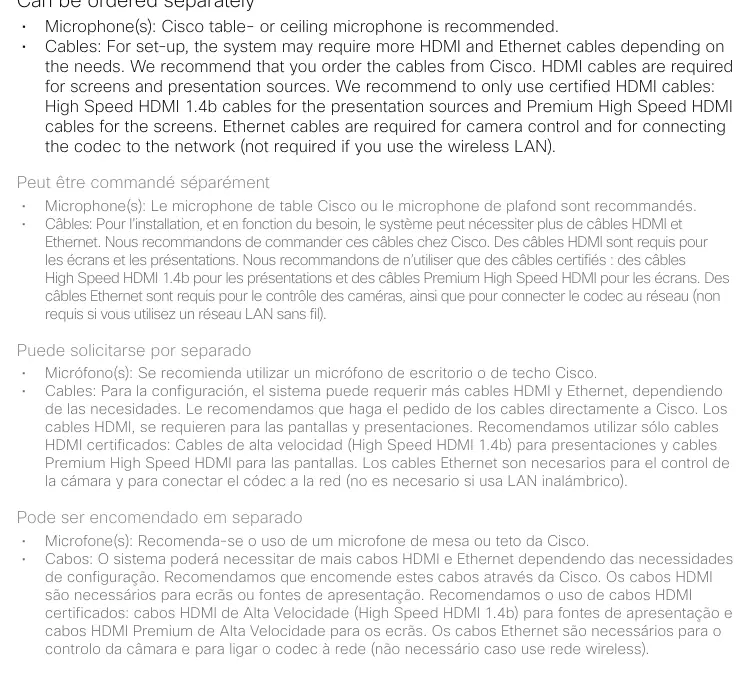

- Upewnij się, że używasz certyfikowanych kabli HDMI (High Speed 1.4b dla prezentacji, Premium dla ekranów).
- Sprawdź, czy zasilanie kamery pochodzi z dostarczonego zasilacza.
Parametry w praktyce
- Zasilanie kodeka
- 100-240 V AC, 50/60 Hz; wymaga kabla o parametrach 10 A, 250 V (złącze IEC 60320/C13).
- Zasilanie kamery
- 12 V DC, 2.5 A.
- Łączność sieciowa
- Ethernet LAN lub Wi-Fi (urządzenia z oznaczeniem 'NR' w PID nie obsługują Wi-Fi).
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie ekranów do wyjść HDMI 1-3 oraz źródeł prezentacji do wejść HDMI 3-5.
- Kamera Precision 60 wymaga oddzielnego zasilania oraz połączenia Ethernet z kodekiem.
- Anteny Wi-Fi należy wkręcić w dedykowane złącza na tylnym panelu kodeka.
Zgodność modelu
- Urządzenia z oznaczeniem 'NR' w identyfikatorze produktu (PID) nie posiadają modułu Wi-Fi.
- Wymagane jest użycie certyfikowanych kabli HDMI dla zapewnienia stabilności sygnału 4K.
