Instrukcja wdrożenia Cisco CSR 1000v w Amazon Web Services
Przewodnik po wdrażaniu routera Cisco CSR 1000v w środowisku AWS, obejmujący wymagania wstępne, procedury uruchamiania (1-Click oraz ręczne), konfigurację szyfrowanego magazynu EBS oraz łączenie przez SSH.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument opisuje proces wdrażania routera Cisco CSR 1000v w chmurze Amazon Web Services (AWS). Instrukcja zawiera procedury wyboru AMI, uruchamiania instancji w VPC lub EC2, konfiguracji parametrów startowych oraz zabezpieczania danych za pomocą szyfrowanego magazynu EBS.
Wymagania wstępne
- Aktywne konto Amazon Web Services.
- Klient SSH (np. Putty lub Terminal) do uzyskania dostępu do konsoli.
- W przypadku korzystania z 1-Click Launch, wymagane jest wcześniejsze utworzenie Virtual Private Cloud (VPC).
Uruchamianie Cisco CSR 1000v
Proces wdrażania odbywa się poprzez AWS Marketplace. Użytkownik może wybrać metodę 1-Click Launch (dla instancji VPC) lub Manual Launch (dla instancji EC2). Po uruchomieniu instancji należy przypisać publiczny adres IP oraz połączyć się z konsolą za pomocą SSH.
Konfiguracja parametrów startowych
Podczas uruchamiania można skonfigurować właściwości bootstrap w polu User Data, używając składni keyword=string. Dostępne opcje obejmują: hostname, domain-name, mgmt-vlan, mgmt-ipv4-gateway, ios-config (do wykonywania komend IOS) oraz license (dla wersji Cisco IOS XE 3.14.01S i nowszych).
Szyfrowanie Elastic Block Storage (EBS)

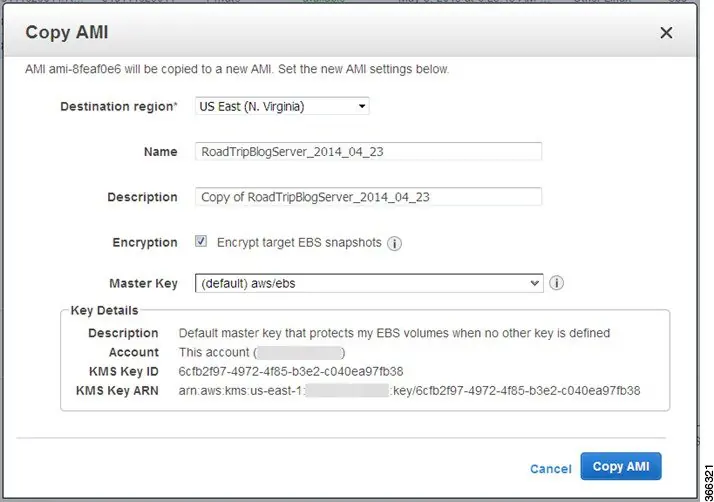

Standardowe AMI w marketplace nie mają włączonego szyfrowania EBS. Aby je uzyskać, należy: 1. Uruchomić instancję, 2. Wykonać snapshot, 3. Utworzyć prywatne AMI na podstawie snapshotu, 4. Skopiować AMI z zaznaczoną opcją Encrypt target EBS snapshots.
Dostęp przez SSH
Po uruchomieniu instancji i przypisaniu publicznego adresu IP, dostęp do konsoli uzyskuje się za pomocą komendy: ssh -i pem-file-name ec2-user@[public-ipaddress | DNS-name]. Należy pamiętać o ustawieniu uprawnień pliku .pem na 400 (komenda chmod 400 pem-file-name).
Licencjonowanie
W przypadku wersji BYOL (Bring Your Own License), po pierwszym uruchomieniu należy pobrać PAK z portalu Cisco Software Licensing (http://www.cisco.com/go/license) i aktywować licencję, aby uzyskać pełną funkcjonalność.
Oficjalne zasoby z instrukcji
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
Błąd %POSIX_PMD-3-MBUF_REDUCE przy małych instancjach (t2.medium, c4.large)
Problem wynika z braku pamięci dla buforów pakietów. Należy rozważyć użycie większego typu instancji.
Brak możliwości obniżenia wersji (downgrade) z 16.9.X na 16.6.x na instancjach c5
W przypadku konieczności użycia starszej wersji, należy wdrożyć inny typ instancji, np. c4.xlarge.
Błąd dostępu do klucza prywatnego .pem
Upewnij się, że uprawnienia pliku są ustawione na 400 za pomocą komendy: chmod 400 pem-file-name.
Przed użyciem
- Posiadanie konta AWS.
- Przygotowanie klienta SSH.
- Utworzenie VPC (dla metody 1-Click).
- Wybór odpowiedniego typu instancji (rozmiar determinuje pamięć).
- Pobranie klucza prywatnego (.pem) podczas tworzenia pary kluczy.
Parametry w praktyce
- Resource template
- Konfiguruje szablon zasobów (dostępne: default, service_plane_medium, service_plane_heavy).
Zgodność modelu
- Rozmiar wirtualnych dysków (8 GB) nie może być zmieniony po uruchomieniu.
- Wersje 16.9.X na instancjach c5 nie obsługują downgrade do 16.6.x.
- Szyfrowanie EBS wymaga ręcznego utworzenia prywatnego AMI.
