Instrukcja obsługi Cisco Unity Connection 10.x
Przewodnik projektowania i konfiguracji systemu Cisco Unity Connection 10.x, obejmujący architekturę, integrację z systemami telefonicznymi, wirtualizację, obsługę faksów oraz funkcje wysokiej dostępności.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik projektowania i konfiguracji systemu Cisco Unity Connection 10.x. Zawiera wytyczne dotyczące skalowania serwerów, integracji z systemami telefonicznymi, wirtualizacji, obsługi faksów oraz konfiguracji klastrów w celu zapewnienia wysokiej dostępności.
Opis urządzenia
Cisco Unity Connection to platforma do obsługi wiadomości głosowych oparta na systemie Linux, skalowalna do 100 000 użytkowników. Oferuje funkcje takie jak automatyczna sekretarka, rozpoznawanie mowy, integracja z Microsoft Exchange (Single Inbox), obsługa wideo oraz zaawansowane interfejsy API.
Konfiguracja i integracja
System wspiera integrację z Cisco Unified Communications Manager (CUCM) oraz Cisco Unified Communications Manager Express (CME) za pomocą protokołów SCCP lub SIP. Dokumentacja szczegółowo opisuje wymagania sieciowe, w tym DHCP, DNS oraz integrację z usługami katalogowymi LDAP w celu synchronizacji i uwierzytelniania użytkowników.
Wysoka dostępność i odzyskiwanie po awarii
Unity Connection obsługuje klastry typu active/active w celu zapewnienia wysokiej dostępności. W przypadku awarii jednego serwera, drugi przejmuje obsługę ruchu. System oferuje również narzędzia Disaster Recovery System (DRS) oraz Cisco Object Backup and Restore Application Suite (COBRAS) do tworzenia kopii zapasowych i przywracania danych.
Obsługa faksów i wideo
System umożliwia integrację z zewnętrznymi serwerami faksów (np. OpenText, Sagemcom) za pomocą protokołu SMTP. Funkcja powitań wideo pozwala użytkownikom na nagrywanie i odtwarzanie wiadomości wideo, wymagając integracji z serwerem MediaSense.
Rozwiązywanie problemów
W przypadku problemów z wydajnością lub synchronizacją, należy monitorować obciążenie serwerów, opóźnienia sieciowe (latency) oraz poprawność konfiguracji portów w zaporach sieciowych. Szczegółowe informacje o błędach i procedurach naprawczych znajdują się w dedykowanych przewodnikach serwisowych Cisco.
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
Opóźnienia w synchronizacji wiadomości w funkcji Single Inbox.
Sprawdź opóźnienia sieciowe (round-trip latency) między Unity Connection a serwerem Exchange. Jeśli przekraczają 80 ms, może być konieczne zwiększenie liczby połączeń synchronizacyjnych.
Błędy w uwierzytelnianiu LDAP.
Upewnij się, że konto administratora LDAP ma uprawnienia do odczytu w określonym drzewie (subtree) i że hasło nie wygasło.
Problemy z rejestracją portów po awarii CUCM.
Skonfiguruj porty w dwóch grupach z odwrotną kolejnością serwerów CUCM, aby przyspieszyć ponowną rejestrację.
Przed użyciem
- Sprawdź wymagania systemowe dla wybranej platformy (OVA).
- Upewnij się, że masz dostęp do serwera licencji (ELM).
- Skonfiguruj serwery DNS i DHCP, jeśli są wymagane.
- Otwórz niezbędne porty TCP/UDP w zaporze sieciowej.
- Przygotuj konto usługi dla integracji z Microsoft Exchange.
Parametry w praktyce
- Round-trip latency (LDAP)
- Maksymalne opóźnienie sieciowe dla poprawnej pracy z LDAP w środowisku WAN nie powinno przekraczać 80 ms.
- Maksymalna liczba połączeń (Single Inbox)
- Limit wynosi 64 połączenia na serwer; nie należy zmniejszać wartości poniżej 4.
- Round-trip latency (Single Inbox)
- Dla optymalnego działania synchronizacji z Office 365 opóźnienie nie powinno przekraczać 250 ms.
Ilustracje i schematy

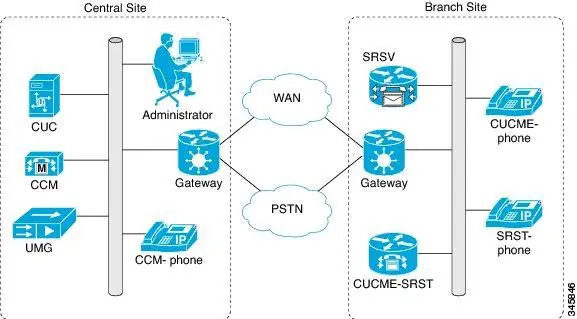

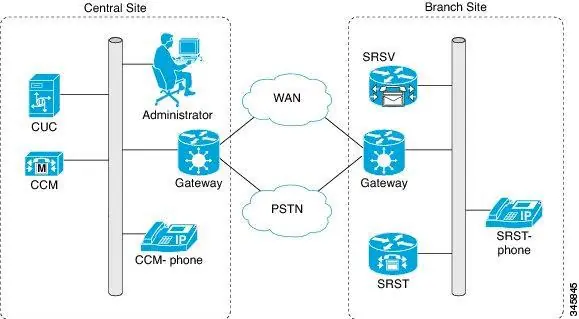

- Schematy przedstawiają topologie sieciowe, w tym hub-spoke dla HTTPS, klastry active/active oraz integracje z bramami PIMG/TIMG.
- Rysunki pokazują ścieżki sygnałowe i medialne między systemem telefonicznym, bramami a serwerem Unity Connection.
Zgodność modelu
- Wsparcie dla IPv6 wymaga konfiguracji w trybie dual-stack.
- Integracja z Cisco Business Edition 5000 nie wspiera klastrów ani sieci intrasite.
- Funkcja wideo wymaga serwera MediaSense 10.0 lub nowszego.
