Niniejszy dokument opisuje proces wdrażania routera Cisco CSR 1000v w chmurze Google Cloud Platform (GCP) przy użyciu szablonu rozwiązania. Proces wymaga wcześniejszego przygotowania kluczy SSH oraz konfiguracji sieci VPC.
Tworzenie klucza SSH
Dostęp do instancji VM wymaga klucza SSH. Aby go wygenerować, wykonaj następujące kroki w terminalu:
- Wykonaj polecenie: ssh-keygen -t rsa -f ~/.ssh/keyfile [-C username]
- Wyświetl zawartość klucza publicznego poleceniem: cat ~/.ssh/[keyfile_pub]
Klucz publiczny będzie potrzebny podczas konfiguracji instancji w GCP.
Konfiguracja sieci VPC
Przed wdrożeniem routera należy skonfigurować sieć w konsoli GCP:
- Przejdź do sekcji VPC network i wybierz VPC networks.
- Kliknij Create VPC Network i nadaj nazwę sieci.
- W sekcji Subnets dodaj podsieć (Add Subnet), określając nazwę, region oraz zakres adresów IP (np. 10.10.1.0/24).
- Zatwierdź przyciskiem Done, a następnie Create.
Wdrożenie szablonu CSR
Proces wdrożenia odbywa się poprzez Google Marketplace:

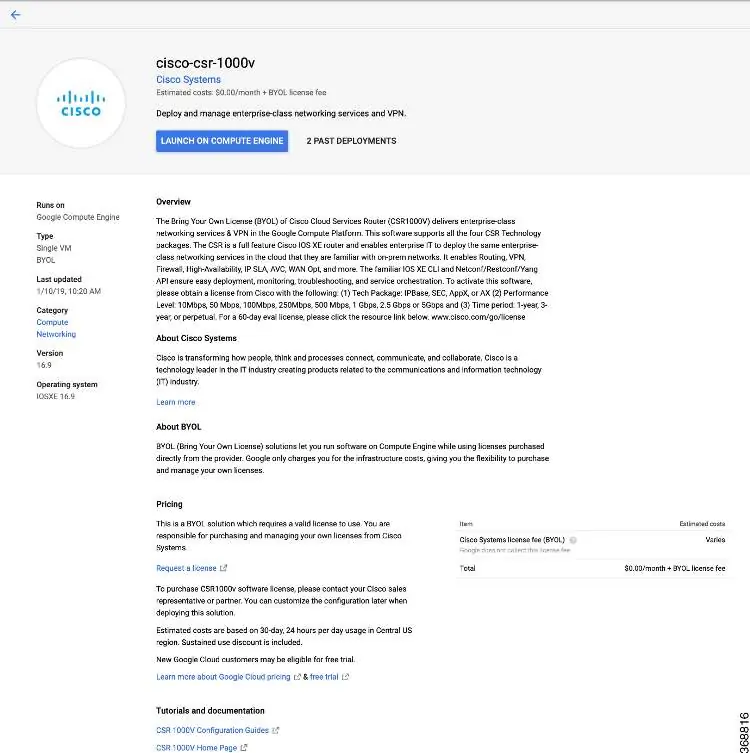

- Wyszukaj Cisco CSR100v w Marketplace i wybierz szablon.
- Kliknij Launch On Compute Engine.

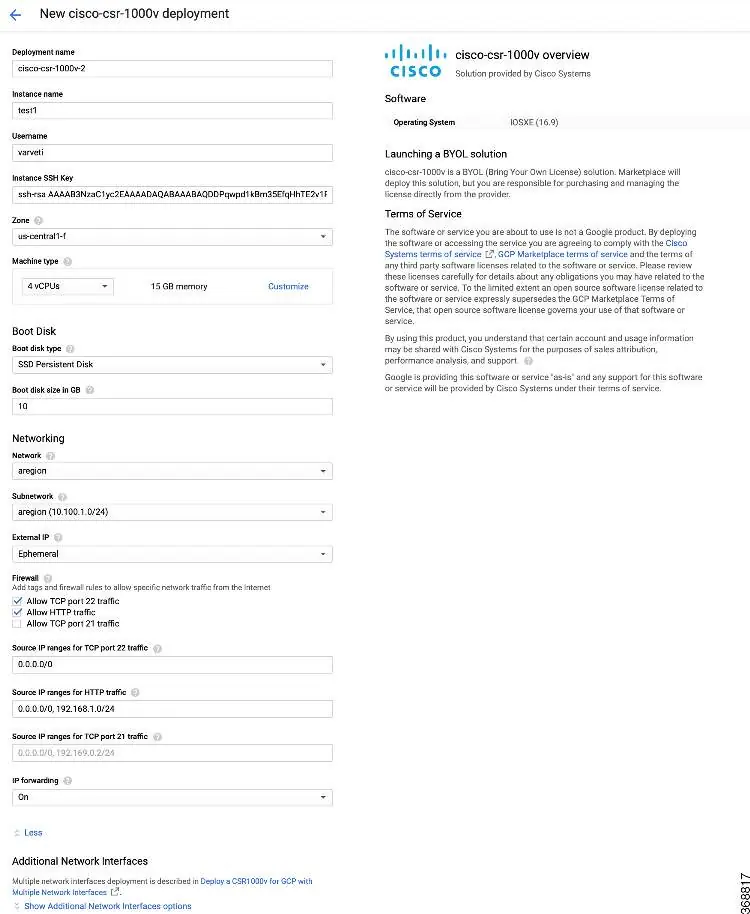

- Wypełnij szczegóły wdrożenia: nazwę instancji, nazwę użytkownika, klucz SSH, strefę oraz typ maszyny.
- Skonfiguruj dysk startowy (zalecany SSD Persistent, 10 GB).
- W sekcji Networking wybierz utworzoną wcześniej sieć VPC i podsieć.
- Ustaw opcje zapory ogniowej (Firewall) oraz IP Forwarding (domyślnie ON).
- W sekcji Additional Network Interfaces, nawet jeśli nie potrzebujesz dodatkowych interfejsów, należy skonfigurować wszystkie osiem dostępnych, aby uniknąć błędów wdrożenia.
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
Błąd podczas wdrożenia przy użyciu dodatkowych interfejsów sieciowych.
Należy skonfigurować wszystkie osiem dostępnych interfejsów sieciowych w szablonie, nawet jeśli nie są one wymagane, ze względu na znany problem w GCP.
Brak dostępu do instancji po wdrożeniu.
Upewnij się, że klucz publiczny SSH został poprawnie wklejony w konfiguracji instancji oraz że reguły zapory ogniowej (Firewall) zezwalają na ruch na porcie 22.
Przed użyciem
- Wygeneruj parę kluczy SSH (prywatny i publiczny).
- Utwórz sieć VPC w konsoli Google Cloud Platform.
- Upewnij się, że w sieci VPC istnieje co najmniej jedna podsieć.
- Przygotuj nazwę instancji zgodną z wymogami GCP (regex).
- Zdecyduj o typie maszyny (Machine Type) w zależności od potrzeb wydajnościowych.
Parametry w praktyce
- IP Forwarding
- Funkcja pozwalająca na przesyłanie ruchu między interfejsami routera; domyślnie włączona (ON).
- Boot disk size
- Rozmiar dysku startowego; zalecana wartość domyślna to 10 GB.
Ilustracje i schematy
- Ekran wdrożenia pozwala na wybór strefy, typu maszyny oraz konfigurację sieci.
- Sekcja Networking wymaga wskazania istniejącej sieci VPC i podsieci.

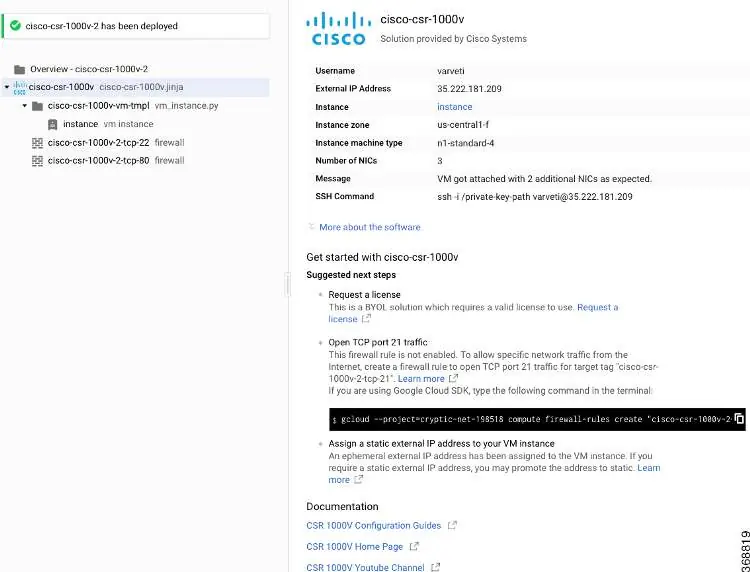

- Po zakończeniu wdrożenia system wyświetla podsumowanie z adresem IP i instrukcją połączenia SSH.
Zgodność modelu
- Rozwiązanie typu BYOL (Bring Your Own License) wymaga posiadania własnej licencji Cisco.
- Wymaga środowiska Google Cloud Platform (GCP).
- Zalecane użycie dysku SSD Persistent.
