Instrukcja obsługi routera Cisco vEdge 100m

Szybki przewodnik po instalacji, konfiguracji i konserwacji routera Cisco vEdge 100m. Zawiera instrukcje montażu, podłączania zasilania, instalacji karty SIM oraz rozwiązywania problemów.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji, konfiguracji i konserwacji routera Cisco vEdge 100m. Urządzenie jest przeznaczone do pracy w małych biurach i domach (SOHO), oferując łączność LTE, porty Ethernet oraz wsparcie dla PoE. Przed przystąpieniem do pracy należy upewnić się, że środowisko instalacyjne jest suche, czyste i posiada odpowiednią wentylację.

Opis urządzenia

Router vEdge 100m wyposażony jest w:

  • Wbudowany modem LTE z gniazdem mini-SIM.
  • Dwie anteny dipolowe montowane obrotowo.
  • Pięć portów Ethernet 10/100/1000 Mbps (jeden z obsługą PoE).
  • Port USB oraz port konsoli szeregowej (Mini-B).
  • Zintegrowany zasilacz AC.
  • Gniazdo blokady Kensington.

Instalacja i montaż

Przed podłączeniem zasilania należy zainstalować kartę SIM:

Zawartość opakowania routera vEdge 100m
Zawartość opakowania routera vEdge 100m
Otwieranie gniazda karty SIM
Otwieranie gniazda karty SIM
Montaż anten do routera
Montaż anten do routera
Przygotowanie do montażu anten
Przygotowanie do montażu anten
Zabezpieczenie urządzenia blokadą Kensington
Zabezpieczenie urządzenia blokadą Kensington
Podłączenie zasilania do routera
Podłączenie zasilania do routera

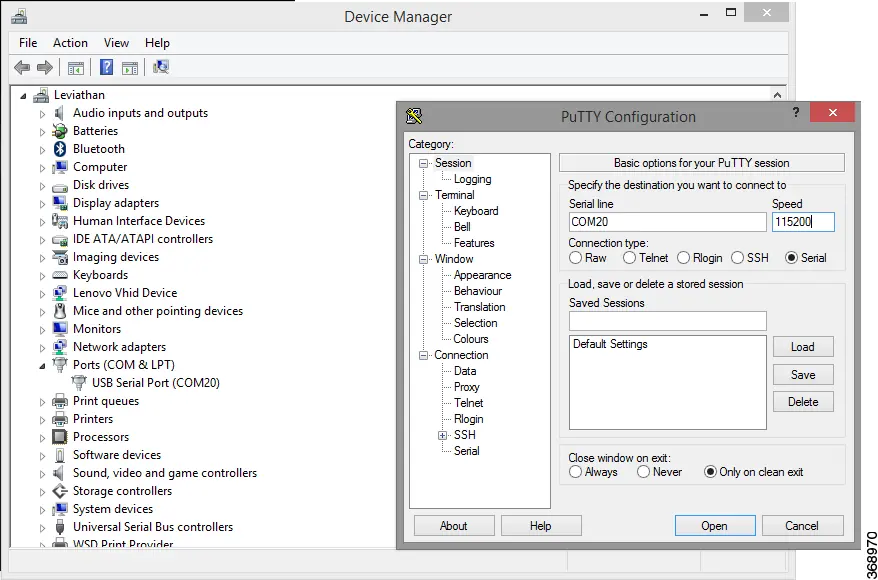

Konfiguracja połączenia szeregowego w programie PuTTY
Konfiguracja połączenia szeregowego w programie PuTTY
  1. Odkręć pokrywę gniazda na spodzie obudowy.
  2. Przesuń metalowy uchwyt karty SIM, aby go otworzyć.
  3. Włóż kartę SIM stykami do dołu i zamknij uchwyt, aż usłyszysz kliknięcie.

Montaż anten:

  • Wkręć anteny w złącza oznaczone jako MAIN oraz DIV na tylnym panelu.
  • Ustaw anteny w pozycji pionowej.

Montaż na ścianie:

  • Przymocuj płytę montażową do ściany za pomocą czterech śrub.
  • Wsuń router na wypustki płyty montażowej.

Podłączenie i uruchomienie

Podłącz kabel zasilający do gniazda AC na tylnym panelu. Aby połączyć się z siecią LAN, użyj dowolnego portu poza portem 4. Port 4 służy do połączenia z siecią WAN. Do zarządzania urządzeniem można wykorzystać port konsoli, łącząc go kablem USB typu A do Mini-B z komputerem.

Podłączenie routera do sieci LAN i WAN
Podłączenie routera do sieci LAN i WAN
Podłączenie konsoli zarządzającej
Podłączenie konsoli zarządzającej

Rozwiązywanie problemów i konserwacja

Router posiada diody LED informujące o stanie systemu:

  • Power: Zielony (zdrowy), Czerwony (awaria zasilania).
  • System: Zielony (funkcjonalny), Żółty (brak internetu/alarm), Czerwony (poważny błąd).
  • WWAN Signal Strength: Wskazuje siłę sygnału LTE i tryb pracy.

W przypadku problemów można użyć przycisku Reset: krótkie naciśnięcie (2 sekundy) restartuje router, długie naciśnięcie (10 sekund) przywraca ustawienia fabryczne.

Dane techniczne

  • Napięcie wejściowe AC: 90-264 Vrms.
  • Pobór mocy: 20 W (bez PoE) do 35 W (z PoE).
  • Temperatura pracy: 0°C do 40°C.
  • Wymiary: 23,5 cm x 14,6 cm x 4,5 cm.

Informacje o producencie

Cisco Systems, Inc.

Profil marki

Praktyczna pomoc

Typowe problemy

Router się przegrzewa

Upewnij się, że wokół urządzenia jest 5-8 cm wolnej przestrzeni i nie blokuj górnej powierzchni obudowy.

Brak łączności z siecią LTE

Sprawdź diodę WWAN Signal Strength; kolor czerwony oznacza brak sygnału lub błąd połączenia z BTS.

Konieczność przywrócenia ustawień fabrycznych

Użyj ostrego narzędzia, aby przytrzymać przycisk Reset na tylnym panelu przez ponad 10 sekund.

Przed użyciem

  • Sprawdź, czy w zestawie znajduje się płyta montażowa i kabel konsoli.
  • Upewnij się, że masz kartę SIM od operatora.
  • Przygotuj śrubokręt krzyżakowy nr 2.
  • Sprawdź, czy w budynku zainstalowano urządzenie przeciwprzepięciowe.
  • Upewnij się, że środowisko pracy jest suche i ma temperaturę 0-40°C.

Parametry w praktyce

Port konsoli
Złącze Mini-USB do zarządzania routerem przez terminal (prędkość 115200 bps).

Ilustracje i schematy

  • Rysunek 1: Panel przedni z diodami LED stanu systemu i portów.
  • Rysunek 2: Panel tylny z portami Ethernet, zasilaniem, antenami i przyciskiem Reset.
  • Rysunek 18: Schemat podłączenia portów LAN (0-3) oraz WAN (port 4).

Zgodność modelu

  • Router obsługuje różne pasma LTE w zależności od modelu (np. 100m-AT dla AT&T, 100m-NA dla Ameryki Północnej).
  • Wymaga wyłączenia kontroli przepływu (flow control) w ustawieniach portu szeregowego komputera.
