Niniejszy dokument opisuje wymagania dotyczące infrastruktury sieciowej niezbędnej do wdrożenia systemu Cisco Unified Communications w środowisku korporacyjnym. Kluczowe aspekty obejmują zapewnienie wysokiej dostępności, redundancji oraz wdrożenie mechanizmów Quality of Service (QoS) w celu minimalizacji utraty pakietów, opóźnień i jittera.
Infrastruktura LAN
Projektowanie sieci LAN opiera się na modelu warstwowym (dostęp, dystrybucja, rdzeń). Zaleca się stosowanie oddzielnych sieci VLAN dla głosu i danych w celu ochrony urządzeń głosowych, rozszerzenia granic zaufania QoS oraz uproszczenia zarządzania. W warstwie dostępu zaleca się włączenie funkcji STP takich jak PortFast, Root Guard oraz UDLD.
Quality of Service (QoS)
Wdrożenie QoS jest niezbędne do zapewnienia jakości głosu i wideo. Obejmuje to klasyfikację ruchu (oznaczanie pakietów), kolejkowanie (np. LLQ) oraz odpowiednie planowanie przepustowości. Cisco zaleca klasyfikację ruchu głosowego jako CoS 5 (DSCP 46) oraz wideo jako CoS 4 (DSCP 34).
Usługi sieciowe
System wymaga skoordynowanego projektu usług takich jak DNS, DHCP, TFTP i NTP. DHCP powinien być wdrożony w sposób redundantny, a opcja 150 jest kluczowa dla konfiguracji telefonów IP. TFTP służy do dostarczania plików konfiguracyjnych i oprogramowania, przy czym zaleca się stosowanie lokalnych serwerów TFTP w środowiskach rozproszonych w celu redukcji opóźnień.
Infrastruktura WAN
Projektowanie WAN wymaga zapewnienia gwarantowanej przepustowości dla ruchu głosowego. Zaleca się stosowanie technologii takich jak MPLS lub dedykowane łącza. Mechanizmy takie jak Traffic Shaping, LFI (Link Fragmentation and Interleaving) oraz cRTP są kluczowe dla łączy o niskiej prędkości.
Infrastruktura bezprzewodowa (WLAN)

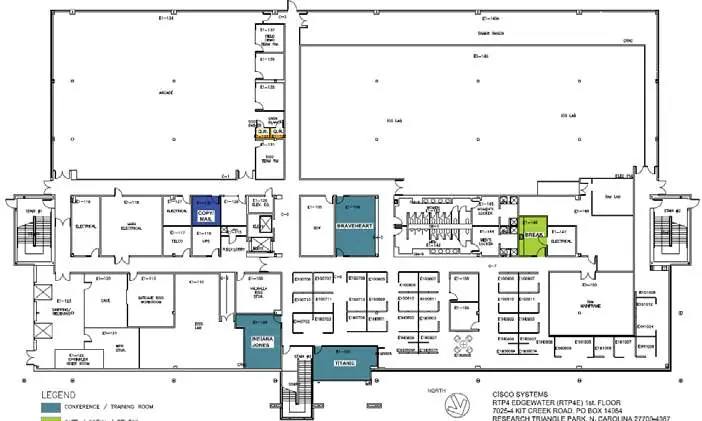

Wdrożenie głosu i wideo w sieciach bezprzewodowych wymaga zapewnienia odpowiedniego pokrycia RF (zalecane 20-30% nakładania się komórek) oraz wdrożenia QoS (WMM/802.11e). Należy unikać pasma 2.4 GHz, jeśli to możliwe, na rzecz 5 GHz w celu uniknięcia zakłóceń.
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
Słaba jakość głosu w sieciach WAN
Wdrożenie mechanizmów QoS, w tym Traffic Shaping, LFI dla łączy poniżej 768 kbps oraz zapewnienie gwarantowanej przepustowości.
Opóźnienia w pobieraniu plików konfiguracyjnych przez telefony
Zastosowanie lokalnych serwerów TFTP w oddziałach w celu skrócenia czasu pobierania plików przez łącza WAN.
Problemy z roamingiem w sieciach bezprzewodowych
Zapewnienie 20-30% nakładania się komórek radiowych na nieprzylegających kanałach oraz wdrożenie odpowiednich polityk QoS.
Przed użyciem
- Zaprojektuj sieć LAN w modelu warstwowym (dostęp, dystrybucja, rdzeń).
- Włącz mechanizmy QoS w całej sieci (klasyfikacja, kolejkowanie).
- Zapewnij redundantne serwery DHCP i DNS.
- Skonfiguruj opcję DHCP 150 dla telefonów IP.
- Przeprowadź audyt RF przed wdrożeniem sieci bezprzewodowej.
- Zapewnij synchronizację czasu NTP dla wszystkich urządzeń.
Parametry w praktyce
- LLQ (Low Latency Queuing)
- Metoda kolejkowania zapewniająca priorytet dla ruchu głosowego i wideo.
- DTIM (Delivery Traffic Indicator Message)
- Parametr określający częstotliwość buforowania pakietów multicast w sieciach bezprzewodowych; wpływa na jakość ruchu i czas pracy baterii.
- CIR (Committed Information Rate)
- Gwarantowana przepustowość łącza WAN, kluczowa dla jakości usług głosowych.
Ilustracje i schematy
- Rysunki 3-1, 3-3, 3-4: Przedstawiają modele projektowania sieci kampusowej (warstwowe) oraz migrację granicy L2/L3.
- Rysunki 3-5, 3-6: Ilustrują działanie protokołów HSRP i GLBP przy użyciu wirtualnych adresów MAC.
- Rysunek 3-12: Pokazuje schemat kolejkowania LLQ dla ruchu VoIP w sieci WAN.
Zgodność modelu
- Zaleca się stosowanie pasma 5 GHz dla usług głosowych i wideo w sieciach bezprzewodowych.
- Wsparcie dla 802.11n/a wymaga obsługi DFS i TPC na niektórych kanałach.
- Wymagane jest użycie NTP v4 dla serwerów Unified CM.
