Instrukcja obsługi zestawu FRITZ!Powerline 1240E WLAN Set

Najważniejsze informacje z instrukcji

Zestaw FRITZ!Powerline 1240E WLAN Set służy do rozszerzenia zasięgu sieci domowej za pomocą instalacji elektrycznej. Zestaw składa się z dwóch adapterów: FRITZ!Powerline 1000E (podłączanego do routera) oraz FRITZ!Powerline 1240E (punktu dostępowego Wi-Fi). Urządzenia są gotowe do pracy po podłączeniu do gniazdek elektrycznych i sparowaniu.

Opis urządzenia

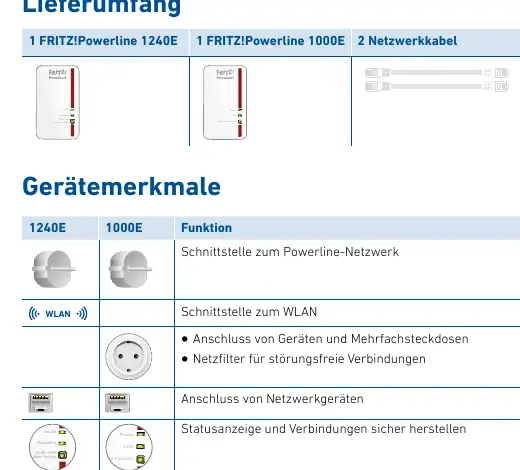

W skład zestawu wchodzą:

• 1x FRITZ!Powerline 1240E
• 1x FRITZ!Powerline 1000E
• 2x kabel sieciowy

Adaptery posiadają diody LED informujące o stanie połączenia (Power, LAN, Powerline, WLAN) oraz przyciski służące do parowania (WPS/Connect) i przywracania ustawień fabrycznych.

Instalacja i pierwsze uruchomienie

1. Podłącz adapter FRITZ!Powerline 1000E do gniazdka elektrycznego i połącz go kablem sieciowym (LAN) z routerem (np. FRITZ!Box).
2. Podłącz adapter FRITZ!Powerline 1240E do gniazdka elektrycznego w pobliżu routera i poczekaj, aż dioda Powerline zacznie świecić światłem ciągłym.
3. Jeśli posiadasz router FRITZ!Box z systemem FRITZ!OS 6.90 lub nowszym, możesz zintegrować adapter z siecią Mesh: naciśnij przycisk WPS lub Connect na routerze, a następnie przycisk WLAN-WPS na adapterze 1240E przez 1 sekundę.
4. Po zakończeniu parowania (diody przestaną migać), możesz przenieść adapter 1240E do docelowego pomieszczenia.

Konfiguracja sieci Mesh

W sieci domowej z routerem FRITZ!Box, adapter 1240E automatycznie przejmuje ustawienia Wi-Fi routera. Dzięki funkcji Mesh Wi-Fi, urządzenia bezprzewodowe automatycznie łączą się z najsilniejszym punktem dostępowym.

Interfejs użytkownika

Zaawansowane ustawienia można skonfigurować przez przeglądarkę internetową. Wpisz adres http://fritz.powerline w pasku adresu przeglądarki. W interfejsie możesz m.in. aktualizować oprogramowanie FRITZ!OS, włączać/wyłączać diody LED oraz skonfigurować urządzenie jako wzmacniacz sygnału (repeater).

Optymalizacja prędkości

Aby uzyskać najlepszą wydajność sieci Powerline:

• Podłączaj adaptery bezpośrednio do gniazdek ściennych.
• Unikaj używania listew zasilających. Jeśli jest to konieczne, użyj listwy bez ochrony przeciwprzepięciowej.
• Nie podłączaj adapterów do gniazdek za wyłącznikami różnicowoprądowymi lub w pobliżu urządzeń generujących zakłócenia (np. wiertarki, odkurzacze).

Diody LED i przyciski

Diody LED informują o stanie pracy:

• Powerline (1240E/1000E): Świecenie oznacza aktywne połączenie z siecią Powerline.
• WLAN (1240E): Świecenie oznacza aktywną sieć Wi-Fi.
• WLAN-WPS (1240E): Miganie oznacza proces parowania lub integracji z siecią Mesh.

Przytrzymanie przycisku parowania przez ponad 15 sekund (1240E) lub 10-15 sekund (1000E) przywraca ustawienia fabryczne.

Bezpieczeństwo

Urządzenia są przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Należy chronić je przed wilgocią, kurzem i bezpośrednim nasłonecznieniem. Nie należy otwierać obudowy adapterów.
