Instrukcja obsługi zestawu FRITZ!Powerline 1260E WLAN Set
Szybki przewodnik po instalacji i konfiguracji zestawu FRITZ!Powerline 1260E WLAN Set. Dowiedz się, jak podłączyć adaptery, skonfigurować sieć Mesh, zoptymalizować prędkość transmisji oraz zrozumieć znaczenie diod LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw FRITZ!Powerline 1260E WLAN Set składa się z dwóch urządzeń: adaptera FRITZ!Powerline 1260E (punkt dostępowy WLAN) oraz adaptera FRITZ!Powerline 1220E (połączenie z routerem). Zestaw pozwala na rozszerzenie sieci domowej przez instalację elektryczną oraz stworzenie punktu dostępowego WiFi.
Instalacja i pierwsze uruchomienie
- Podłącz adapter FRITZ!Powerline 1220E do gniazdka elektrycznego i połącz go kablem LAN z routerem (FRITZ!Box).
- Podłącz adapter FRITZ!Powerline 1260E do gniazdka w pobliżu routera i poczekaj, aż dioda Powerline zacznie świecić światłem ciągłym.
- Jeśli posiadasz router FRITZ!Box z systemem FRITZ!OS 6.90 lub nowszym, możesz zintegrować adapter z siecią Mesh: naciśnij przycisk WPS lub Connect na routerze, a następnie przytrzymaj przycisk Connect na adapterze 1260E przez 1 sekundę.
- Gdy dioda Connect przestanie migać, możesz przenieść adapter 1260E w docelowe miejsce w domu.
Integracja z siecią Mesh WiFi
W sieci domowej z routerem FRITZ!Box, adapter 1260E automatycznie przejmuje ustawienia sieci bezprzewodowej. Dzięki funkcji Mesh WiFi, urządzenia bezprzewodowe automatycznie łączą się z najsilniejszym punktem dostępowym.
Optymalizacja prędkości sieci
Aby uzyskać najlepszą wydajność sieci Powerline:
- Podłączaj adaptery bezpośrednio do gniazdek ściennych.
- Unikaj używania listew zasilających, zwłaszcza tych z ochroną przeciwprzepięciową.
- Jeśli musisz użyć listwy, podłącz adapter do pierwszego gniazda, najbliżej kabla zasilającego.
- Unikaj podłączania adapterów w obwodach z urządzeniami generującymi zakłócenia (np. wiertarki, odkurzacze, ściemniacze światła).
Znaczenie diod LED i przycisków
Adaptery posiadają diody informujące o stanie pracy:
- WLAN: Świeci, gdy sieć bezprzewodowa jest aktywna.
- Powerline: Świeci, gdy nawiązano połączenie z siecią Powerline.
- Connect: Miga podczas parowania, integracji z Mesh lub restartu.
Przyciski służą do parowania (krótkie naciśnięcie) oraz przywracania ustawień fabrycznych (długie przytrzymanie, zazwyczaj powyżej 15 sekund).
Dane techniczne
Urządzenia obsługują standardy Powerline do 1200 Mbit/s oraz WiFi (866 Mbit/s w paśmie 5 GHz i 400 Mbit/s w 2,4 GHz). Adaptery wymagają zasilania 230 V, 50 Hz.
Praktyczna pomoc
Typowe problemy
Niska prędkość transmisji danych
Podłącz adapter bezpośrednio do gniazdka ściennego. Unikaj listew zasilających, szczególnie tych z filtrami przeciwprzepięciowymi.
Brak połączenia między adapterami
Upewnij się, że oba adaptery znajdują się w tej samej fazie elektrycznej i nie są oddzielone wyłącznikami różnicowoprądowymi.
Dioda Powerline nie świeci
Sprawdź, czy adapter jest poprawnie włożony do gniazdka i czy inne urządzenie w tym samym gniazdku działa.
Przed użyciem
- Podłącz 1220E do routera kablem LAN
- Podłącz 1260E w pobliżu routera do pierwszego parowania
- Poczekaj na ustabilizowanie diody Powerline
- W razie potrzeby użyj przycisku Connect do parowania
Parametry w praktyce
- Powerline 1200 Mbit/s
- Maksymalna teoretyczna prędkość transmisji danych przez sieć elektryczną.
Ilustracje i schematy
- Schemat instalacji pokazuje podłączenie 1220E do routera i 1260E do gniazdka w celu parowania.

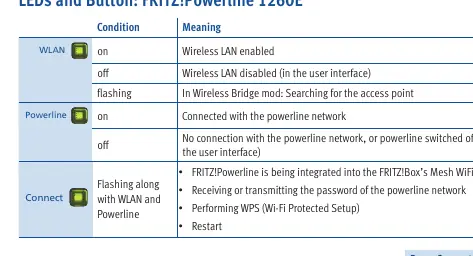

- Schemat diod LED wyjaśnia stany pracy (WLAN, Powerline, Connect).
Zgodność modelu
- Funkcja Mesh WiFi wymaga routera FRITZ!Box z systemem FRITZ!OS 6.90 lub nowszym.
- Urządzenia przeznaczone wyłącznie do użytku wewnątrz budynków.
