Instrukcja obsługi routera FRITZ!Box 7490
Szybki przewodnik po instalacji i konfiguracji routera FRITZ!Box 7490. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować sieć Wi-Fi, zarejestrować telefony DECT oraz zrozumieć znaczenie diod LED.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument jest skróconą instrukcją obsługi routera FRITZ!Box 7490. Zawiera kluczowe informacje dotyczące fizycznego podłączenia urządzenia, konfiguracji sieci bezprzewodowej, rejestracji telefonów DECT oraz interpretacji wskaźników LED. Pełna dokumentacja oraz warunki gwarancji dostępne są na stronie producenta.
Instalacja i podłączenie
Przed rozpoczęciem instalacji upewnij się, że posiadasz odpowiednie okablowanie dla swojego typu łącza:
- Połączenie DSL z linią telefoniczną (analogową/ISDN): Podążaj za pomarańczową ścieżką na schemacie połączeń.
- Połączenie tylko DSL: Podążaj za zieloną ścieżką na schemacie połączeń.
Po podłączeniu kabli do odpowiednich gniazd, podłącz zasilacz do sieci elektrycznej. Dioda "Power/DSL" zacznie migać, sygnalizując proces inicjalizacji.
Konfiguracja sieci bezprzewodowej (WLAN)
Aby szybko połączyć urządzenia z siecią Wi-Fi za pomocą funkcji WPS:
- Kliknij ikonę sieci bezprzewodowej w zasobniku systemowym komputera.
- Wybierz sieć FRITZ!Box 7490 z listy i kliknij "Połącz".
- Naciśnij i przytrzymaj przycisk "WLAN/WPS" na obudowie routera, aż dioda "WLAN" zacznie migać.
Rejestracja telefonów DECT
Router umożliwia podłączenie do 6 telefonów bezprzewodowych DECT:
- Ustaw telefon DECT w tryb rejestracji.
- Wprowadź kod PIN "0000" na telefonie.
- Naciśnij przycisk "DECT" na obudowie FRITZ!Box.
Interfejs użytkownika
Zaawansowane ustawienia urządzenia są dostępne przez przeglądarkę internetową. Wpisz adres http://fritz.box w pasku adresu przeglądarki, aby uzyskać dostęp do panelu konfiguracyjnego.
Bezpieczeństwo
- Nie instaluj urządzenia podczas burzy.
- Podczas burzy odłącz router od zasilania i sieci internetowej.
- Zapewnij swobodny przepływ powietrza wokół otworów wentylacyjnych.
- Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz budynków.
Praktyczna pomoc
Typowe problemy
Dioda WLAN miga na czerwono
Wystąpił błąd. Otwórz stronę http://fritz.box w przeglądarce, aby sprawdzić szczegóły.
Brak połączenia z internetem
Sprawdź, czy kabel DSL jest poprawnie podłączony zgodnie z typem łącza (pomarańczowa lub zielona ścieżka na schemacie).
Przed użyciem
- Sprawdź, czy masz odpowiedni kabel dla swojego typu łącza (DSL+telefon lub tylko DSL).
- Upewnij się, że gniazdko elektryczne jest łatwo dostępne.
- Przygotuj telefon DECT do trybu rejestracji przed naciśnięciem przycisku na routerze.
- Upewnij się, że router nie stoi na powierzchniach wrażliwych na ciepło.

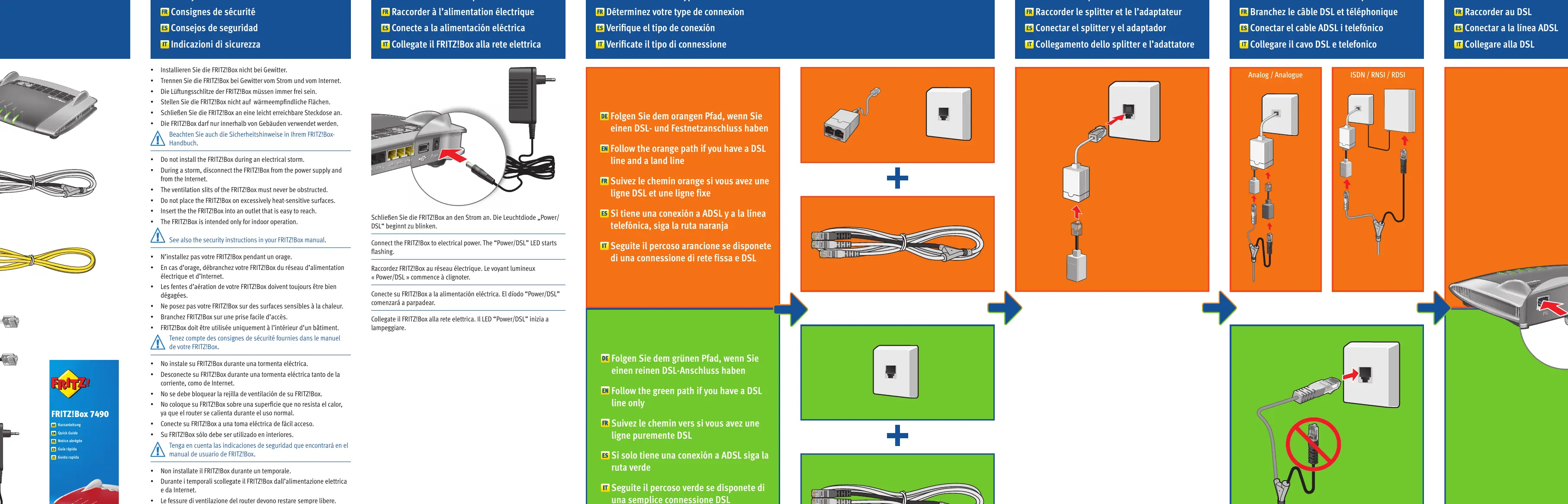

Ilustracje i schematy
- Ścieżka pomarańczowa: Dla połączeń DSL z linią telefoniczną (analogową/ISDN).
- Ścieżka zielona: Dla połączeń typu tylko DSL.
Zgodność modelu
- Obsługuje do 6 telefonów bezprzewodowych DECT.
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz budynków.
