Instrukcja obsługi przełącznika Ethernet M12 Westermo Viper 12A-PoE
Szybki przewodnik po instalacji i obsłudze przełączników Ethernet M12 z serii Westermo Viper 12A-PoE. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, kable komunikacyjne oraz zrozumieć wskaźniki LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przełączniki serii Viper 12A-PoE to zarządzalne urządzenia 12-portowe, zoptymalizowane pod kątem pracy w trudnych warunkach, takich jak tabor kolejowy. Urządzenia charakteryzują się wysoką odpornością na wibracje, skrajne temperatury oraz posiadają stopień ochrony IP67.

Bezpieczeństwo i instalacja
Urządzenie musi być instalowane i obsługiwane wyłącznie przez wykwalifikowany personel w szafie aparatowej z ograniczonym dostępem.

- Uziemienie: Przed podłączeniem zasilania należy podłączyć przewód ochronny (PE) do terminala uziemiającego (dla obudów metalowych). Zalecany przekrój przewodu to min. 4 mm².
- Zabezpieczenie: Produkt nie posiada wewnętrznego bezpiecznika. Należy zastosować zewnętrzny bezpiecznik zgodny z IEC 60127 (T6A dla modeli HV, T8A lub T10A dla modeli LV).
- ESD: Należy zapobiegać wyładowaniom elektrostatycznym podczas prac serwisowych.
- Temperatura: Powierzchnia urządzenia może się nagrzewać podczas pracy w wysokich temperaturach.
Montaż
Urządzenie można montować ściennie w pozycji pionowej lub poziomej. Do montażu należy wykorzystać cztery otwory o średnicy 7 mm, używając śrub M5, M6 lub 1/4" z podkładkami 12 mm na płaskiej i stabilnej powierzchni.


Podłączenie
Wszystkie połączenia realizowane są za pomocą złączy M12. Zalecany moment dokręcania dla złączy M12 wynosi 0.6 Nm. Nieużywane złącza muszą być zabezpieczone dostarczonymi zaślepkami ochronnymi, aby zachować stopień ochrony IP67.

Wskaźniki LED
Urządzenie posiada wskaźniki LED informujące o stanie pracy:
- ON: Zielony (OK), Czerwony (Alarm/Uruchamianie), Miganie (Lokalizacja).
- DC: Zielony (Zasilanie OK), Czerwony (Awaria zasilania).
- X1-X12: Zielony (Link), Miganie (Ruch), Żółty (Alarm/Blokada).
- PoE: Zielony (Pobór mocy PoE).
Konserwacja i utylizacja
Urządzenie należy czyścić suchą lub lekko wilgotną szmatką. Nie używać silnych detergentów. Produkt podlega utylizacji zgodnie z przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego (WEEE).
Praktyczna pomoc
Typowe problemy
Wystąpił alarm lub urządzenie jest w trakcie uruchamiania. Sprawdź konfigurację w WeOS4 Management Guide.
Sprawdź podłączenie zasilania oraz zewnętrzny bezpiecznik.
Awaria zasilania. Napięcie wejściowe jest poniżej 70% wartości nominalnej.
Przed użyciem
- Upewnij się, że aplikacja nie przekracza specyfikacji operacyjnych.
- Podłącz przewód ochronny (PE) do terminala uziemiającego.
- Zastosuj zewnętrzny bezpiecznik (IEC 60127, T6A dla HV, T8A/T10A dla LV).
- Upewnij się, że nieużywane złącza są zabezpieczone zaślepkami.
- Sprawdź, czy temperatura otoczenia mieści się w zakresie -40 do +70 °C.
Parametry w praktyce
- HV (High Voltage)
- Modele zasilane napięciem 48-110 VDC.
- LV (Low Voltage)
- Modele zasilane napięciem 24-38 VDC.
Ilustracje i schematy

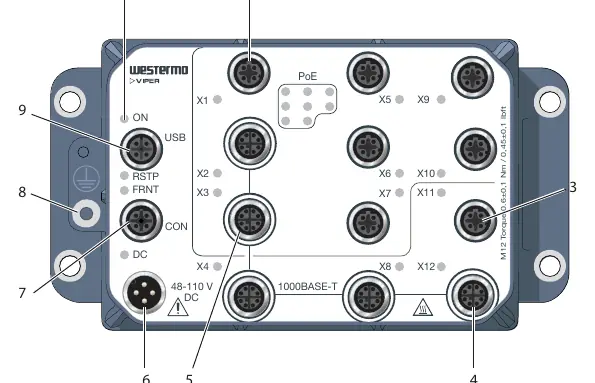

- Rysunek 3 przedstawia lokalizację portów (X1-X12), złączy zasilania, konsoli oraz wskaźników LED.

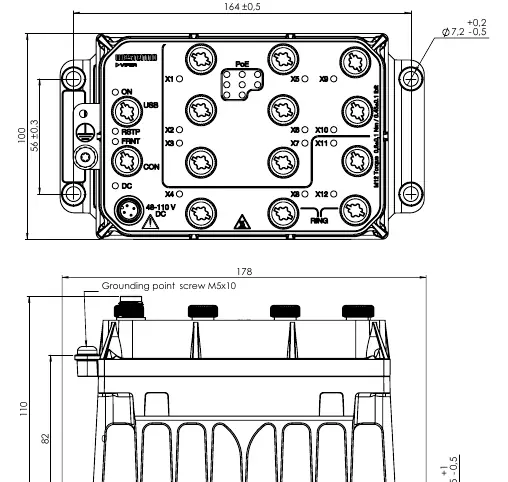

- Rysunek 4 pokazuje wymiary fizyczne urządzenia (164x100x110 mm).
Zgodność modelu
- Wymaga systemu operacyjnego WeOS 4.
- Złącza M12 wymagają dokręcenia z momentem 0.6 Nm.
- Zalecane kable Westermo są wymienione w specyfikacji dla każdego typu portu.
