Instrukcja obsługi wzmacniacza sygnału Arris X6042

Najważniejsze informacje

Arris X6042 to wzmacniacz sygnału (Mesh Extender), który pozwala rozszerzyć zasięg sieci Wi-Fi. Urządzenie może pracować w trybie przewodowym (jeśli bramka nie obsługuje HomeAssure) lub bezprzewodowym (z obsługą HomeAssure). Przed instalacją upewnij się, czy Twoja bramka obsługuje technologię HomeAssure, co determinuje sposób konfiguracji.

Zawartość zestawu

• Wzmacniacz sygnału Arris X6042
• Zasilacz
• Kabel Ethernet

Interpretacja diod LED

Diody LED informują o stanie pracy urządzenia:

• Zasilanie (Power): Szybkie miganie na zielono (uruchamianie), wolne miganie na zielono (włączony, brak połączenia z siecią).
• Połączenie przewodowe (Wired): Solidne zielone (szybkie połączenie), solidne żółte (wolne połączenie), solidne czerwone (ograniczone połączenie).
• WPS: Miganie na żółto (trwa parowanie), szybkie miganie na zielono (parowanie udane), szybkie miganie na czerwono przez 10 sekund (parowanie nieudane).
• Bezprzewodowe (Wireless): Solidne zielone (dobra pozycja), solidne żółte (zbyt daleko od routera), solidne czerwone (zbyt daleko od routera).

Instalacja urządzenia

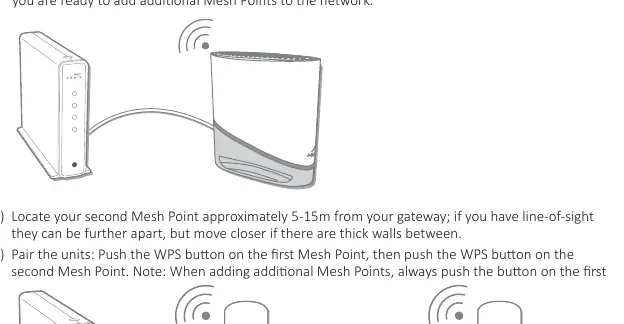

Połączenie przewodowe (jeśli bramka nie obsługuje HomeAssure)

1. Podłącz pierwszy wzmacniacz X6042 do bramki za pomocą kabla Ethernet, a następnie podłącz zasilanie.
2. Poczekaj, aż dioda LED przestanie migać i zaświeci się na zielono.
3. Aby dodać kolejne punkty Mesh, użyj przycisku WPS na pierwszym wzmacniaczu, a następnie na nowym urządzeniu.

Połączenie bezprzewodowe (z obsługą HomeAssure)

1. Umieść pierwszy wzmacniacz w odległości 5-15 metrów od bramki. W przypadku grubych ścian zmniejsz odległość.
2. Podłącz zasilanie i włącz urządzenie.
3. Sparuj urządzenia, naciskając przycisk WPS na bramce, a następnie na wzmacniaczu.
4. Dioda LED zacznie migać na zielono po udanym parowaniu.

Podłączanie urządzeń klienckich

Możesz podłączyć swoje urządzenia do sieci na dwa sposoby:

• Używając danych logowania Wi-Fi (SSID i hasło) wydrukowanych na etykiecie wzmacniacza lub używanych w bramce HomeAssure.
• Używając przycisku WPS na wzmacniaczu i funkcji WPS PBC na swoim urządzeniu klienckim.

Bezpieczeństwo

Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń. Nie należy blokować otworów wentylacyjnych, nie stawiać na miękkich powierzchniach (dywany) i nie używać w temperaturze powyżej 40°C. Używaj wyłącznie dołączonego zasilacza.
