Instrukcja obsługi przemysłowego przełącznika Leonton 10GSFP4

Szybki przewodnik po instalacji i konfiguracji przemysłowego przełącznika Leonton 10GSFP4. Dowiedz się, jak podłączyć zasilanie, okablowanie, zamontować urządzenie w szafie rack i interpretować diody LED.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Przemysłowy przełącznik Leonton 10GSFP4 to zarządzalne urządzenie Gigabit Ethernet zaprojektowane do pracy w trudnych warunkach przemysłowych. Urządzenie posiada stopień ochrony IP30, obsługuje zasilanie redundantne (48-55VDC) oraz posiada wbudowaną funkcję przekaźnika ostrzegającego o awariach zasilania. Dostępne są modele o standardowym zakresie temperatur pracy (-10°C do 65°C) oraz modele z rozszerzonym zakresem (-40°C do 75°C).

Opis urządzenia

Panel przedni zawiera porty Ethernet (10/100/1000BASE-T), porty SFP+ (1G/2.5G/10GbE) oraz porty SFP (100/1000BASE-X). Znajdują się tam również złącza zasilania, port konsoli, port USB oraz wskaźniki LED informujące o statusie zasilania, sieci i obciążeniu PoE. Przycisk reset znajduje się na panelu tylnym.

Montaż w szafie rack

Urządzenie jest przystosowane do montażu w standardowej szafie 19-calowej. Należy przymocować dołączone wsporniki montażowe do boków obudowy przełącznika za pomocą śrub, a następnie przykręcić urządzenie do szyn szafy rack.

Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7

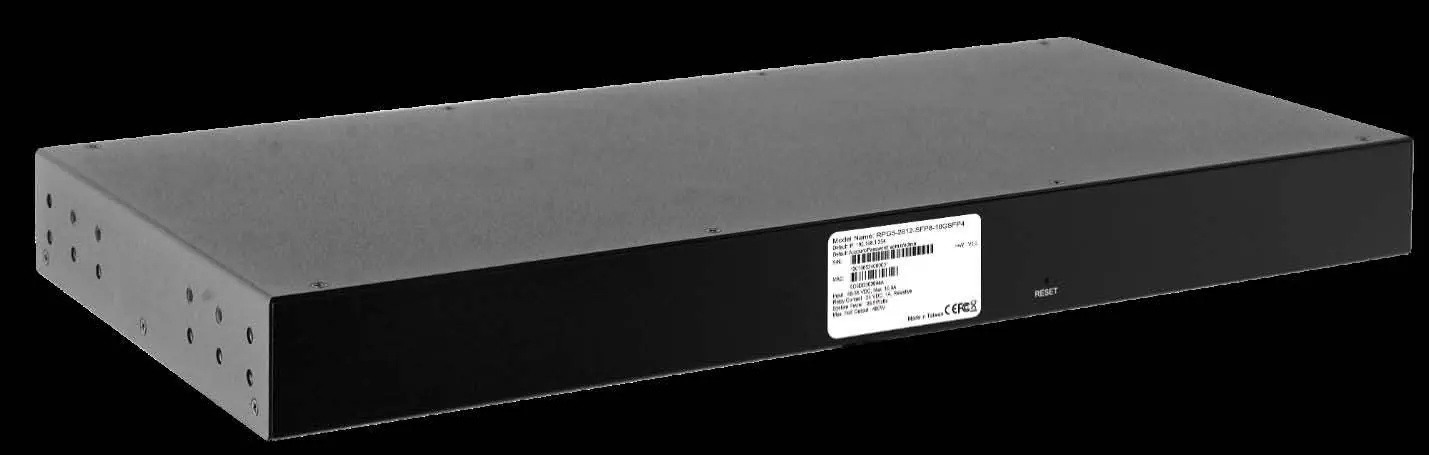

Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 14
Dodatkowe zdjęcie montażowe ze strony 14

Podłączenie zasilania

Przełącznik obsługuje podwójne wejście zasilania (PWR1 i PWR2). Należy użyć przewodów miedzianych (18-20 AWG) i dokręcić je do złącza terminala zgodnie z oznaczeniami polaryzacji (V1+, V1-, V2+, V2-). Zaleca się stosowanie zasilaczy zgodnych z normami UL 61010-1 i UL 61010-2-201.

Schemat złącza zasilania
Schemat złącza zasilania

Wejścia cyfrowe i przekaźnikowe

Złącze terminala obsługuje również wejście cyfrowe (DI) oraz styk przekaźnika alarmowego. Wejście cyfrowe monitoruje zdarzenia zewnętrzne (napięcie 10-30VDC dla stanu wysokiego, -30-8VDC dla stanu niskiego). Przekaźnik wykrywa awarie zasilania lub błędy portów.

Schemat podłączenia DI i przekaźnika
Schemat podłączenia DI i przekaźnika

Okablowanie i porty

Do portów RJ-45 należy używać kabli kategorii 5e lub wyższej (maksymalna długość 100m). W przypadku portów SFP, należy wsunąć moduł transceivera do slotu, zwracając uwagę na oznaczenie trójkąta na dole slotu. Aby wyjąć moduł, należy zwolnić zatrzask i wyciągnąć go za plastikową część.

Instalacja modułu SFP
Instalacja modułu SFP

Wskaźniki LED

Diody LED na panelu przednim informują o:

  • P1/P2: Status zasilania (zielony - aktywne).
  • STATUS: Stan systemu (zielony - OK, czerwony - błąd/bootowanie).
  • MASTER/RING: Status sieci ERPS.
  • PoE Load: Obciążenie budżetu mocy PoE.
  • 10G SFP L/A: Status połączenia portów SFP+ (zielony - 10Gbps, bursztynowy - 2.5G/1Gbps).

Rozwiązywanie problemów

Jeśli urządzenie nie działa poprawnie:

  • Sprawdź, czy zasilanie jest podłączone prawidłowo i czy napięcie jest zgodne ze specyfikacją.
  • Upewnij się, że używasz odpowiedniego typu kabla (UTP/STP) i że jego długość nie przekracza 100 metrów.
  • Skorzystaj z diod LED, aby zidentyfikować przyczynę problemu (np. brak linku, błąd zasilania).
  • Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną Leonton Technologies pod adresem [email protected].

Praktyczna pomoc

Typowe problemy

Dioda zasilania nie świeci się po podłączeniu kabla.

Sprawdź przewód zasilający, upewnij się, że połączenia nie są luźne i zweryfikuj, czy w gniazdku występuje napięcie.

Brak transmisji danych mimo świecących diod LED.

Sprawdź konfigurację urządzeń Ethernet w sieci oraz status portów w oprogramowaniu zarządzającym.

Alarm zasilania jest aktywny przy użyciu tylko jednego źródła zasilania.

Zmostkuj pin 1 z pinem 5 oraz pin 2 z pinem 6 na złączu terminala, aby wyeliminować fałszywy alarm.

Przed użyciem

  • Sprawdź zawartość opakowania (przełącznik, wsporniki rack, kabel konsoli).
  • Upewnij się, że zasilacz spełnia wymagania SELV i normy UL.
  • Przygotuj kable Ethernet kategorii 5e lub wyższej.
  • Upewnij się, że miejsce montażu zapewnia odpowiednią wentylację.
  • Sprawdź, czy używasz odpowiedniego modelu (standardowy lub -T dla szerokiego zakresu temperatur).

Parametry w praktyce

PoE (Power over Ethernet)
Obsługa standardu IEEE 802.3at, do 30W na port.
Zakres temperatur
Standard: -10°C do 65°C; Model -T: -40°C do 75°C.
Wejście zasilania
Podwójne wejście 48-55VDC z zabezpieczeniem przed odwrotną polaryzacją.

Ilustracje i schematy

  • Panel przedni: pokazuje rozmieszczenie portów RJ45, SFP, złączy zasilania i diod LED.
  • Schemat zasilania: wskazuje piny V1+/V1- oraz V2+/V2- na złączu terminala.
  • Schemat DI/Relay: pokazuje jak podłączyć źródło sygnału i obciążenie do przekaźnika.
  • Instalacja SFP: ilustruje wsuwanie modułu transceivera do slotu SFP.

Zgodność modelu

  • Wymaga szafy rack 19-calowej.
  • Zasilacz musi być zgodny z UL 61010-1 i UL 61010-2-201.
  • Transceiver SFP musi być zgodny z IEC 60825-1 (Class 1 laser product).
