Instrukcja obsługi iniektora PoE++ InLine 10Gigabit 90W
Dowiedz się, jak zainstalować i używać iniektora PoE++ InLine 10Gigabit. Sprawdź specyfikację techniczną, standardy zasilania oraz zasady bezpiecznej eksploatacji urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Iniektor InLine PoE++ 10Gigabit to urządzenie typu Plug-and-Play, które umożliwia zasilanie urządzeń sieciowych (takich jak kamery IP, punkty dostępowe WLAN czy telefony VoIP) za pomocą kabla Ethernet. Urządzenie obsługuje standardy IEEE 802.3af, 802.3at oraz 802.3bt, dostarczając do 90 W mocy. Jest to rozwiązanie idealne do rozbudowy sieci bez konieczności wymiany istniejących przełączników (switchy).
Opis urządzenia

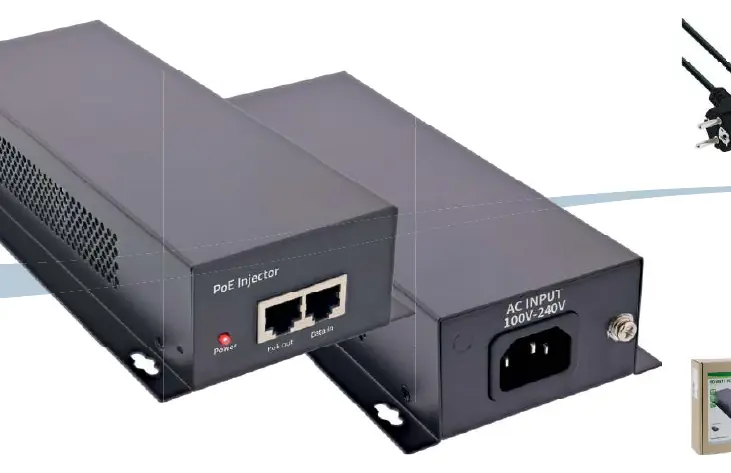

Urządzenie posiada dwa główne porty RJ45:
- Data in: Port wejściowy, do którego podłącza się kabel sieciowy z przełącznika (switcha) lub routera.
- PoE out: Port wyjściowy, który przesyła dane oraz zasilanie do urządzenia końcowego.
Iniektor jest wyposażony w zabezpieczenia przeciwprzepięciowe oraz ESD, co zapewnia stabilną pracę w wymagających warunkach.
Instalacja i podłączenie
- Podłącz kabel zasilający do iniektora, a następnie do gniazdka elektrycznego (100-240 V).
- Podłącz kabel sieciowy (kategorii Cat.6 lub wyższej) od źródła sygnału (switch/router) do portu Data in.
- Podłącz kabel sieciowy od urządzenia końcowego (np. kamery IP) do portu PoE out.
- Urządzenie działa w trybie Plug-and-Play, nie wymaga dodatkowej konfiguracji.
Dane techniczne
- Standardy PoE: IEEE 802.3af, 802.3at, 802.3bt
- Maksymalna moc wyjściowa: 90 W
- Przepustowość: 10 Gb/s (10GBase-T)
- Zasilanie: AC 100-240 V, 50/60 Hz
- Temperatura pracy: -20 do 50 °C
- Wymiary: 187 x 95 x 40 mm
- Waga: ok. 490 g
Bezpieczeństwo i konserwacja
Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń. Należy unikać wilgoci i kondensacji. W przypadku problemów z zasilaniem, upewnij się, że używasz kabla sieciowego odpowiedniej kategorii (Cat.6 lub lepszej), ponieważ niższe kategorie mogą nie obsługiwać wymaganej przepustowości lub mocy.
Informacje o producencie
InLine
Praktyczna pomoc
Typowe problemy
Brak zasilania urządzenia końcowego
Upewnij się, że kabel Ethernet jest podłączony do portu 'PoE out', a nie 'Data in'. Sprawdź, czy urządzenie końcowe jest zgodne ze standardem PoE 802.3af/at/bt.
Niska prędkość sieci lub niestabilne połączenie
Upewnij się, że używasz kabla sieciowego kategorii Cat.6 lub wyższej. Kable niższej kategorii mogą powodować wąskie gardła w transmisji danych 10Gb/s.
Przed użyciem
- Sprawdź, czy urządzenie końcowe obsługuje standard PoE (802.3af/at/bt).
- Przygotuj kabel sieciowy kategorii Cat.6 lub lepszej.
- Upewnij się, że gniazdko zasilania zapewnia napięcie w zakresie 100-240 V.
- Sprawdź, czy miejsce instalacji spełnia wymogi temperaturowe (-20 do 50 °C).
Ilustracje i schematy
- Urządzenie pełni rolę pośrednika: Switch -> Iniektor (Data in) -> Iniektor (PoE out) -> Urządzenie końcowe.
Zgodność modelu
- Wymaga kabla Cat.6 lub wyższej kategorii dla pełnej wydajności 10Gb/s.
- Kompatybilny ze standardami IEEE 802.3af, 802.3at oraz 802.3bt.
