Instrukcja obsługi przemysłowego przełącznika Ethernet Roline 21.13.1131
Szybki przewodnik po konfiguracji i instalacji przemysłowego przełącznika Ethernet Roline 21.13.1131. Dowiedz się, jak zamontować urządzenie na szynie DIN, podłączyć zasilanie, skonfigurować porty PoE oraz zarządzać przełącznikiem przez...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przemysłowy przełącznik Ethernet Roline 21.13.1131 to zarządzalne urządzenie Gigabitowe wyposażone w 8 portów miedzianych PoE oraz 2 sloty SFP. Urządzenie przeznaczone jest do pracy w trudnych warunkach przemysłowych. Przed przystąpieniem do instalacji należy pamiętać, że powierzchnia urządzenia może nagrzewać się powyżej 70°C, dlatego montaż powinien być przeprowadzony przez autoryzowany personel w miejscu ograniczonym dla osób nieupoważnionych.

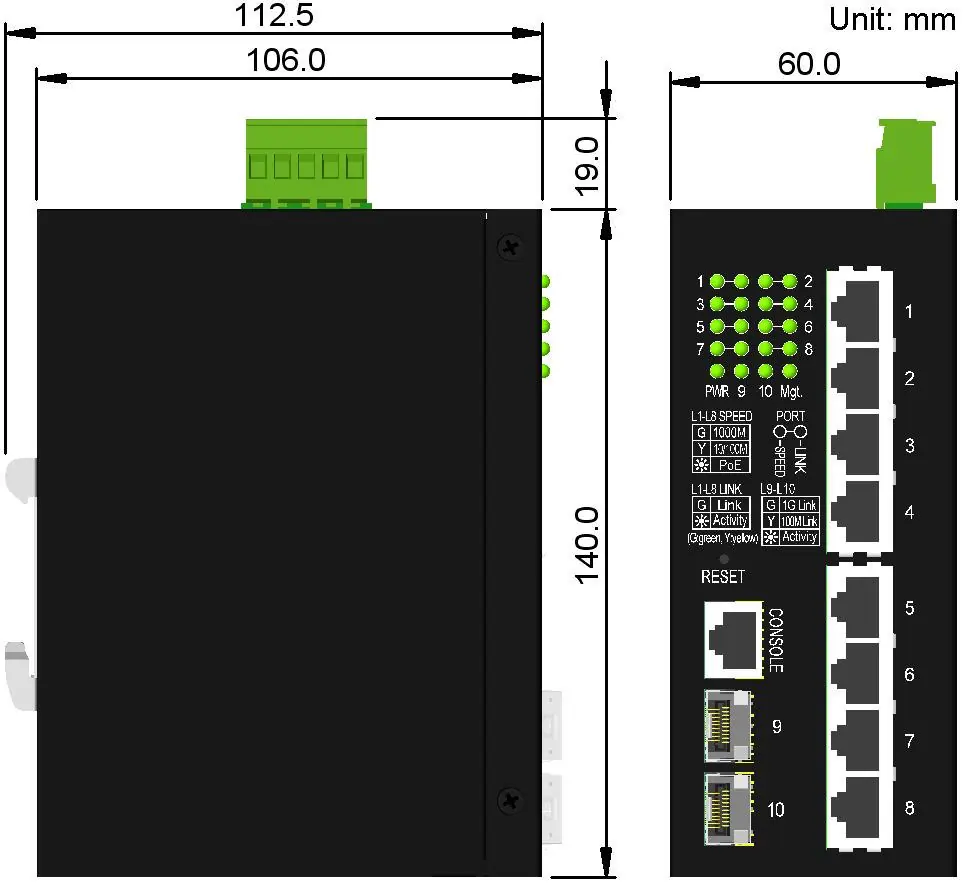

Opis urządzenia
Przełącznik posiada:
- 8 portów 10/100/1000Mbps RJ-45 z funkcją PoE (PSE).
- 2 sloty SFP dla modułów 100Base-FX/1000Base-X.
- Port konsolowy RS-232 (RJ-45).
- Złącze terminala DC do zasilania.
- Przycisk Reset do diagnostyki i przywracania ustawień fabrycznych.
Instalacja
Urządzenie można zamontować na dwa sposoby:

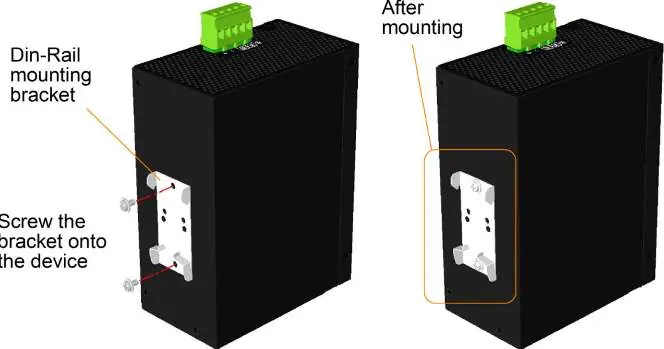

- Montaż na szynie DIN: Użyj dołączonego wspornika. Zaczep wspornik o dolną krawędź szyny, dociśnij urządzenie do góry, a następnie zatrzaśnij na górnej krawędzi szyny.

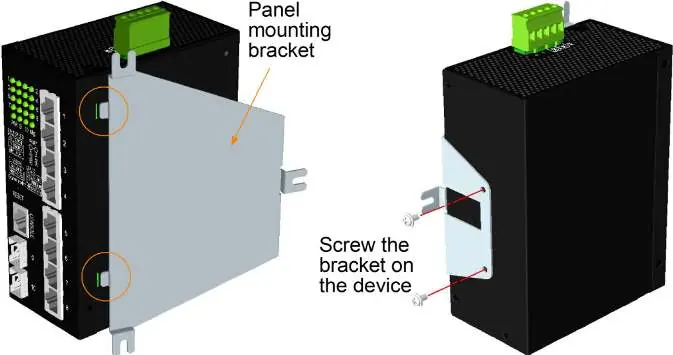

- Montaż panelowy: Użyj opcjonalnego wspornika panelowego, aby przykręcić urządzenie bezpośrednio do płaskiej powierzchni.
Podłączenie zasilania

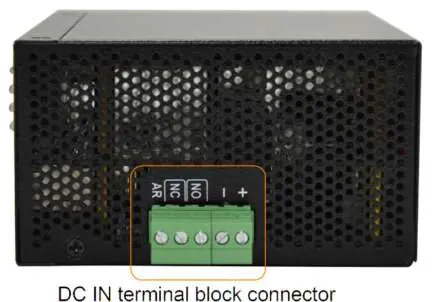

Przełącznik wymaga zasilania prądem stałym (DC) podłączanego do terminala śrubowego:
- Zakres napięcia 12-60VDC dla zastosowań ogólnych.
- Zakres 45-57VDC dla pełnej funkcjonalności PoE+.
- Używaj przewodów o przekroju 24-12AWG (0.5-2.5mm²).
Konfiguracja
Domyślne ustawienia sieciowe przełącznika to:
- Adres IP: 192.168.0.2
- Maska podsieci: 255.255.255.0
- Użytkownik: admin
- Hasło: brak (puste)
Konfigurację można przeprowadzić przez przeglądarkę internetową (wpisując adres IP w pasku adresu), konsolę szeregową lub protokół SNMP.
Rozwiązywanie problemów
Jeśli wystąpią problemy z siecią, można użyć przycisku Reset:
- Krótkie naciśnięcie: Resetuje i uruchamia ponownie przełącznik (boot-up trwa ok. 20 sekund).
- Długie naciśnięcie: Przytrzymaj, aż diody LED zaświecą się na żółto i zielono, a następnie zgasną – spowoduje to przywrócenie ustawień fabrycznych.
Informacje o producencie
Roline
Praktyczna pomoc
Typowe problemy
Brak dostępu do interfejsu WWW
Upewnij się, że komputer znajduje się w tej samej podsieci co przełącznik (domyślny IP: 192.168.0.2).
Przełącznik nie reaguje
Użyj przycisku Reset, aby zrestartować urządzenie bez odłączania zasilania.
Błąd zasilania PoE
Sprawdź, czy napięcie wejściowe DC mieści się w zakresie 45-57VDC. Przy niższym napięciu funkcje PoE mogą nie działać.
Przed użyciem
- Sprawdź, czy zasilacz dostarcza odpowiednie napięcie (12-60VDC).
- Upewnij się, że używasz kabli Cat.5 lub lepszych dla portów miedzianych.
- Przygotuj odpowiednie transceivery SFP dla portów światłowodowych.
- Upewnij się, że montaż odbywa się w miejscu o odpowiedniej wentylacji.
Ilustracje i schematy
- Schemat montażu na szynie DIN pokazuje sposób zaczepienia uchwytu.
- Schemat połączeń światłowodowych wskazuje na konieczność zachowania zasady Rx-Tx.
Zgodność modelu
- Wymaga zasilania 45-57VDC dla pełnej funkcjonalności PoE+.
- Porty miedziane obsługują standardy IEEE 802.3af/at/bt.
